Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System SAFETY MANUAL
Страница 12
95-3599
10
Обзор структуры системы EQP-SIL
На рис. 2 рассматривается роль каждого элемента системы EQP-SIL в обеспечении функции
безопасности. Все модули, сертифицированные для работы в системе безопасности, отчётливо
идентифицированы как таковые на заводских шильдиках модулей.

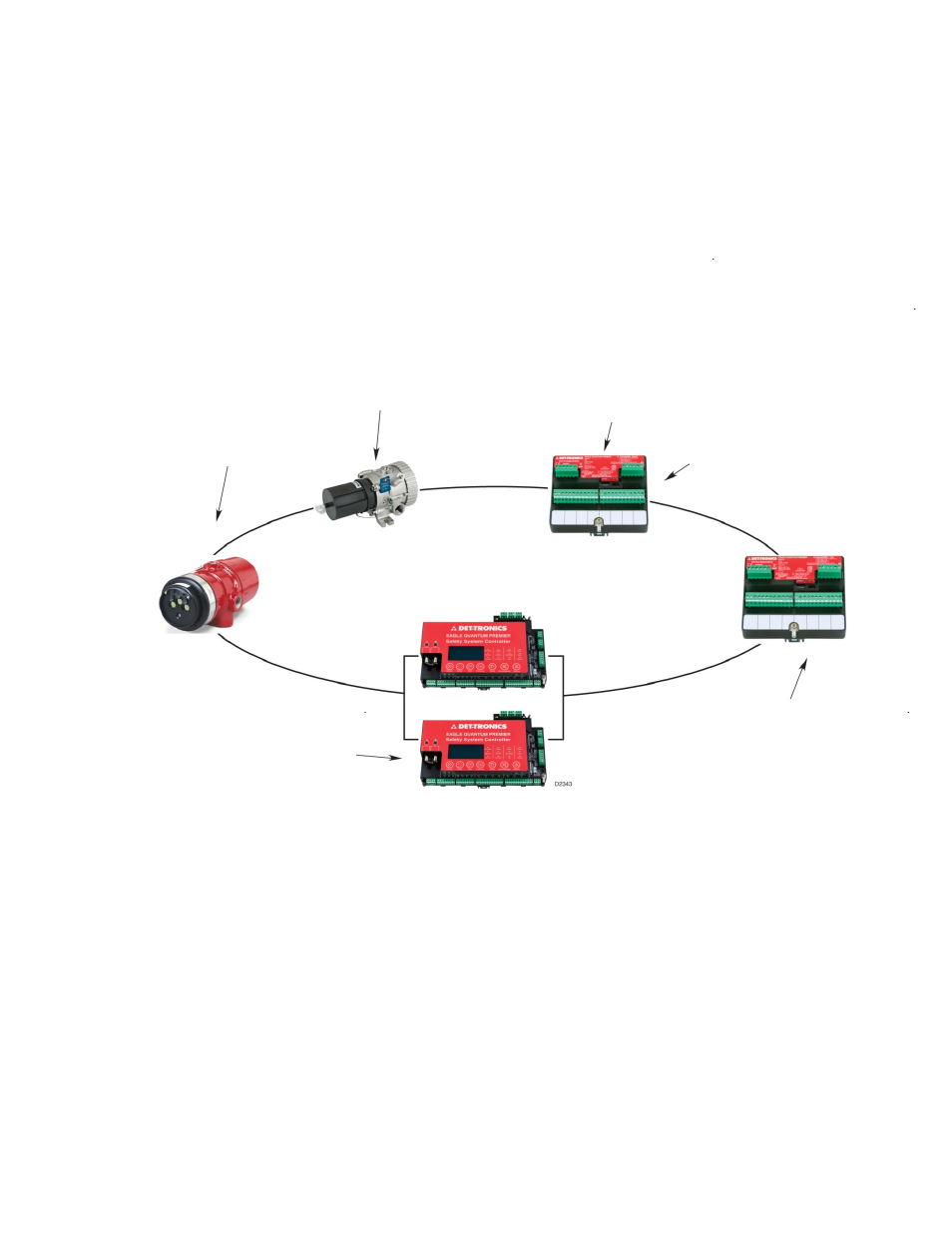

Рис. 2. Структурная схема системы высокой безопасности EQP-SIL.
Извещатель модели Х3301
является единичным входным
устройством для применений
в безопасных системах с
низкой частотой
запросов
уровня SIL 2.
Газоанализатор модели PIRECL
является единичным входным
устройством для применений
в безопасных системах с низкой
частотой
запросов уровня SIL 2.
Безопасный модуль EDIO,
сконфигурированный как вход-
ное устройство, выполняет
мониторинг цифровых входов,
а также неисправность входных
линий.
Проверка правильного
функционирования модуля
осуществляется внутренней
диагностикой.
Безопасный модуль EDIO,
сконфигурированный как выход-
ное устройство, выполняет
команды управления выходами,
поступающие из контроллера.
Проверка правильного
функционирования модуля
осуществляется внутренней
диагностикой. В случае отказа,
выходы будут устанавливаться
в предыдущее безопасное
Контроллер системы EQP-SIL исполняет
системные программы
безопасности и
выполняет диагностические проверки
правильной работы системы.
При обнаружении отказа, индикация
неисправности осуществляется обесточи-
ванием реле неисправности контроллера.
Безопасный модуль AIM
выполняет мониторинг
аналоговых входов 4-20мА.
Проверка правильного
функционирования модуля
осуществляется внутренней
диагностикой.
