9 95-3599

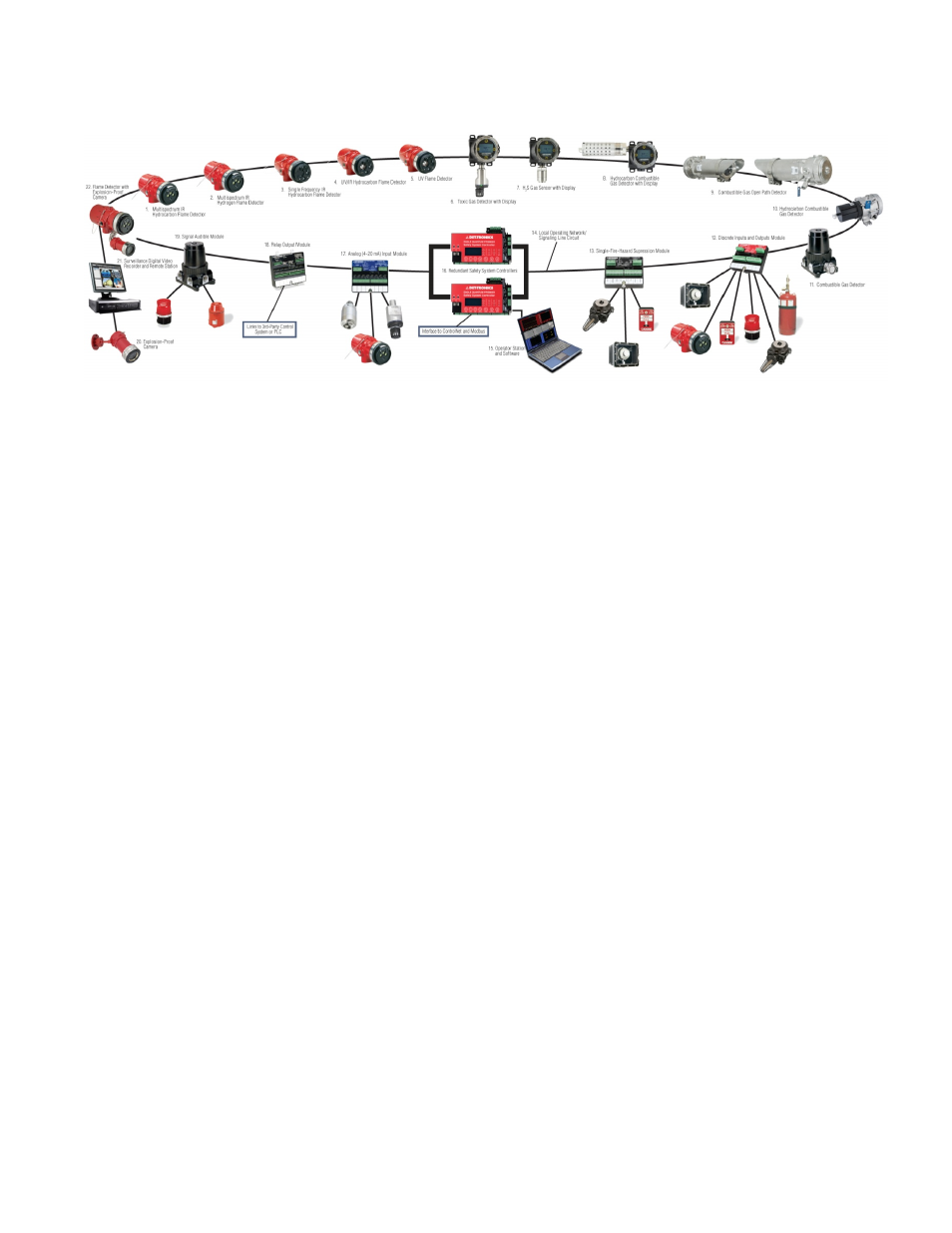

Рис. 1. Структурная схема системы EQP производства Det-Tronics.
Неинтерферирующие модули / устройства:
 Модуль ввода/вывода серии EQ3700DCIO
 Модуль релейный серии EQ3720RM
 Модуль контроля EQ3750ASH
 Модуль контроля серии EQ2200IDC
 Модуль контроля EQ2200IDCSC
 Модуль мониторинга короткого замыкания
EQ2200IDCGF
 Модуль цифровой коммуникационный
EQ2200DCU
 Модуль цифровой коммуникационный
EQ2200DCUEx
 Модуль расширения серии EQ2400NE
 Регенератор серии EQ2400PLR
 Модуль управления серии EQ2500ARM
 Модуль управления серии EQ2500SAM
 Модуль интерфейсный HART,
кат. № 008056-001
 Модуль сопряжения EQ3LTM (только для
контроллеров с дублированием)
 Кабель коммуникационный межконтрол-
лерный, кат. № 008981-001 (только для
контроллеров с дублированием)
 Кабели коммуникационные системные
EQPSL Network Cables (см. РЭ № 95-3533)
 Модуль мониторинга питания серии
EQ2100PSM
 Модуль мониторинга короткого замыкания
EQ2220GFM
 Извещатель пожарный пламени УФ
серии X2200UV
 Извещатель пожарный пламени УФИК
серии X5200UVIR
 Извещатель пожарный пламени ИК
серии X9800IR
 Газоанализатор углеводородный ИК
трассовый серии OPECL
 Контроллер FlexVu UD10
Программное обеспечение для
конфигурации системы
 Программа S
3 (Safety System Software)
компании Det-Tronics.
