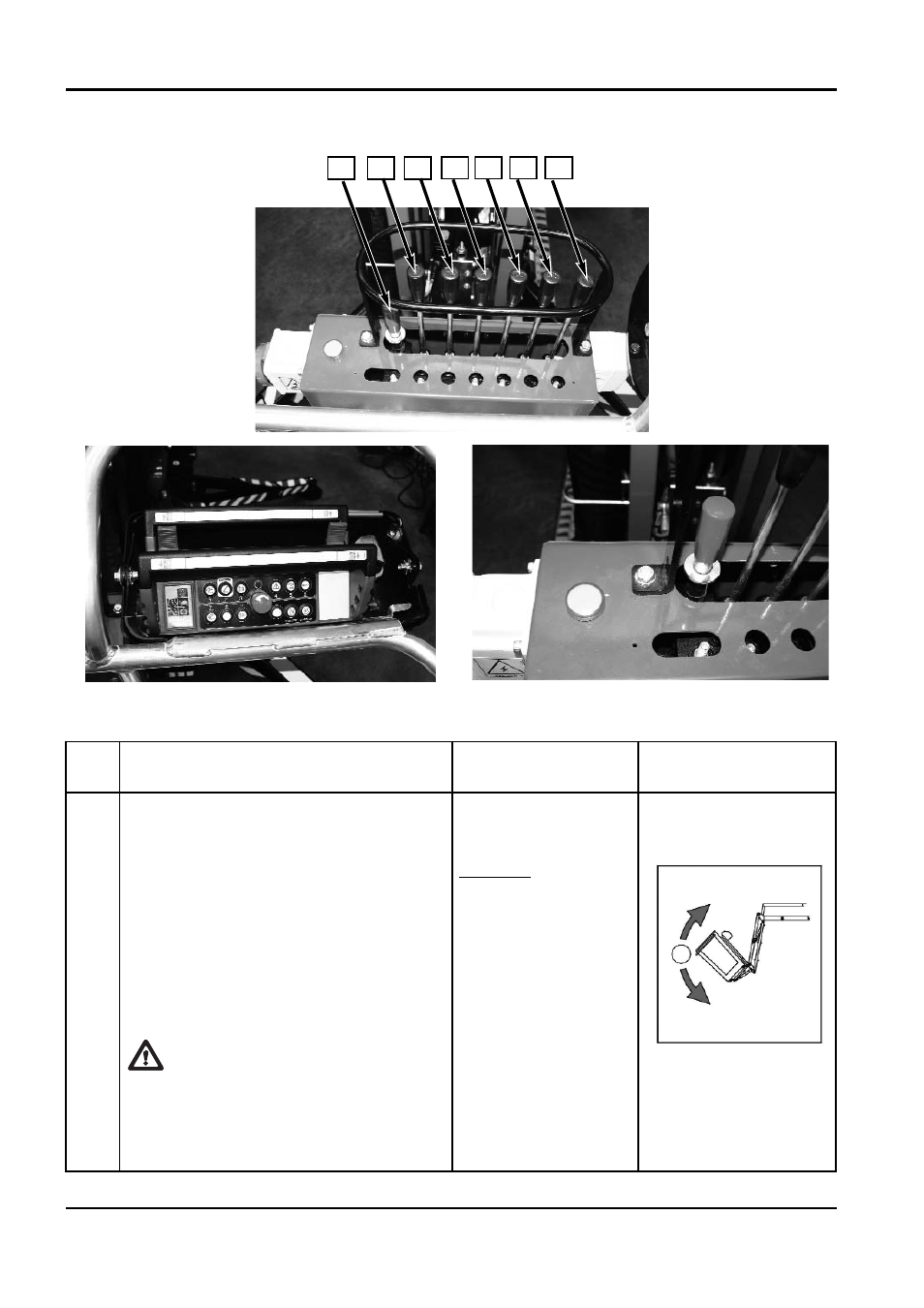

2.1.2 ГИДРАВЛИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ НА РАБОЧЕЙ ПЛОЩАДКЕ
1
X17JR04110113
10
АВТОПОДЪЕМНИК СО СТРЕЛОЙ МОДЕЛЬ X17J
JLG
2
4
3
5
6
7
№ О
ПИСАНИЕ
НАПРАВЛЕНИЯ РЫЧАГОВ
/
ПОЛУЧЕННОЕ ДВИЖЕНИЕ
П
ИКТОГРАММА РЯДОМ С
УСТРОЙСТВОМ УПРАВЛЕНИЯ
1
Выравнивание рабочей площадки
Этот рычаг активирует работу
цилиндра выравнивания рабочей
площадки, служащего для компен‑
сации возможного смещения из‑за
сбоев в работе системы.
Так как данная операция проводит‑
ся только в аварийных ситуациях и
представляет опасность, оператор
должен использовать инструмент
для активации распределителя.
Рекомендуется выполнять данную
операцию при полностью закрытой
надземной части.
рычаг вперед:
поворачивает рабо‑
чую площадку к
машине
рычаг назад:
поворачивает рабо‑
чую площадку от
машины
