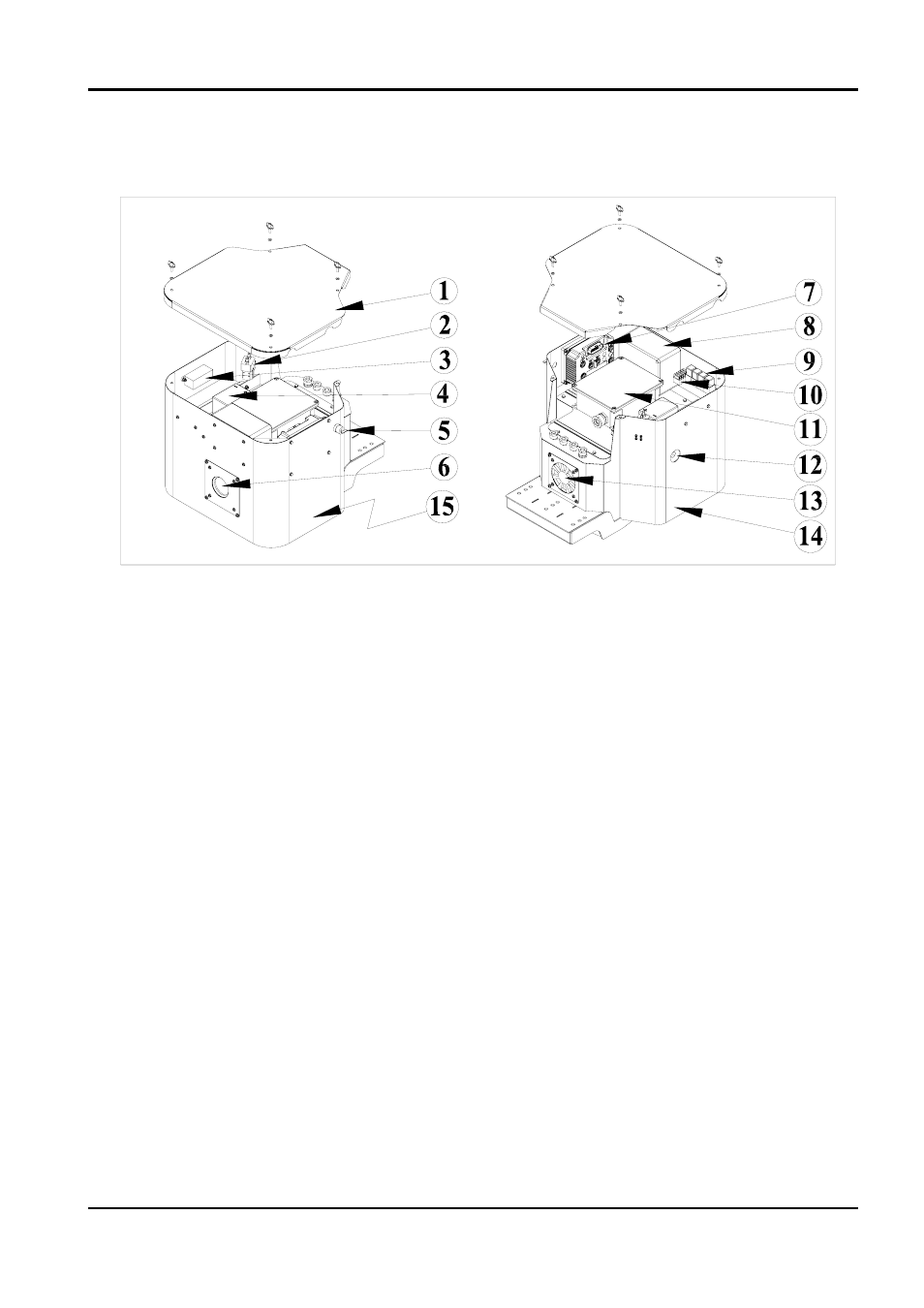

РАЗНЕСЕННЫЙ ЧЕРТЕЖ КОМПОНЕНТОВ СИСТЕМЫ
1)
Крышка аккумуляторного отсека
2)
Переключатель дистанционного управления
3)
Предохранитель 100A 48В
4)
Аккумулятор 12В 12А ч
5)
Стартер
6)
Втяжной вентилятор
7)
Инвертор
8) Преобразователь напряжения постоянного тока 48В/12В
9)
Реле
10) Предохранители
11) Система управления аккумулятора
12) Индикатор заряда аккумулятора
13) Нагнетательный вентилятор
14) Аккумуляторный отсек
15) Элементы (90Ач) ‑ 15 шт.
АВТОПОДЪЕМНИК СО СТРЕЛОЙ МОДЕЛЬ X17J
