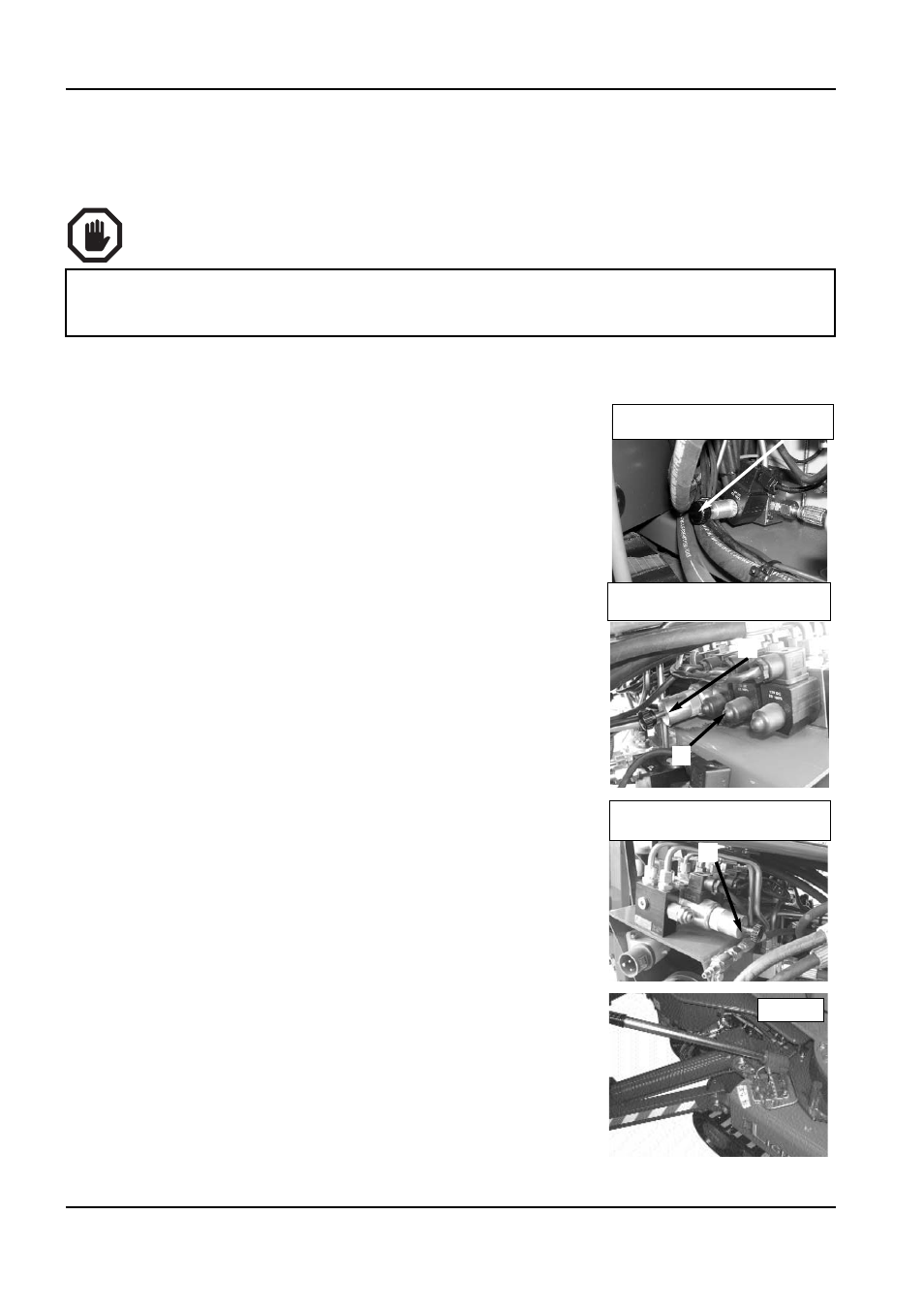

6.5.6 П
РОВЕДЕНИЕ АВАРИЙНЫХ РАБОТ НА ХОДОВОЙ ЧАСТИ
:
ПЕРЕМЕЩЕНИЕ СТАБИЛИЗАТОРОВ
ПЛАТФОРМЫ С ПОМОЩЬЮ РУЧНОГО НАСОСА ДЛЯ ТРАНСПОРТИРОВКИ МАШИНЫ
Чтобы привести машину в транспортное положение, необходимо поднять стабилиза‑
торы с земли. Для этого нужно выполнить следующие действия:
‑ Убедитесь, что машина полностью закрыта и выровнена;
‑ снимите защитный картер с распределительного отсека
ходовой части;
‑ с помощью соответствующих устройств полностью затя‑
ните два пропорциональных клапана, установленных на
двух распределительных устройствах (A);
‑ чтобы переместить левые опоры, переключите дивертер
на ручном гидравлическом насосе в соответствующее
положение; вручную переключите дивертер надземной‑
ходовой части, воздействуя на предохранитель в центре
магнитов, используя соответствующий маховик, находя‑
щийся в отсеке электрических компонентов;
‑ с помощью двухпозиционных рычагов катушки (B) осу‑
ществите необходимое движение и одновременно созда‑
вайте необходимое для движения давление масла с
помощью ручного насоса (фото С);
‑ чтобы переместить правые опоры, переключите дивер‑
тер на ручном гидравлическом насосе в соответствующее
положение;
‑ с помощью двухпозиционных рычагов катушки (B) осу‑
ществите необходимое движение и одновременно созда‑
вайте необходимое для движения давление масла с
помощью ручного насоса (фото С);
‑
по завершении данных аварийных действий, пол‑
ностью ослабьте ручку с правой и левой стороны
пропорционального клапана распределителя ходо‑
вой части, полностью ослабьте ручку дивертера
ходовой/надземной части, снимите ее и положите
обратно в отсек электрических компонентов (см.
фото), закройте защитную крышку распределителя.
АВТОПОДЪЕМНИК СО СТРЕЛОЙ МОДЕЛЬ X14J
JLG
90
X14JR04110113
B
A
A
РАСПРЕДЕЛИТЕЛЬ ХОДОВОЙ ЧАСТИ
‑
ЛЕВАЯ СТОРОНА
ПЕРЕКЛЮЧАТЕЛЬ ХОДОВОЙ
/
НАД
‑
ЗЕМНОЙ ЧАСТИ
РАСПРЕДЕЛИТЕЛЬ ХОДОВОЙ
ЧАСТИ
‑
ПРАВАЯ СТОРОНА
ФОТО
С
Г
ИДРАВЛИЧЕСКИЙ НАСОС МОЖЕТ БЫТЬ ИСПОЛЬЗОВАН ДЛЯ ПЕРЕМЕЩЕНИЯ СТАБИЛИЗАТОРОВ И
ПРИДАНИЯ МАШИНЕ ТРАНСПОРТНОЙ КОНФИГУРАЦИИ
,
ТОЛЬКО ПОСЛЕ ТОГО
,
КАК НАДЗЕМНАЯ
ЧАСТЬ ПЛАТФОРМЫ БУДЕТ ПОЛНОСТЬЮ ЗАКРЫТА
.
