Инструкция по эксплуатации JLG X14J Operator Manual
Страница 44

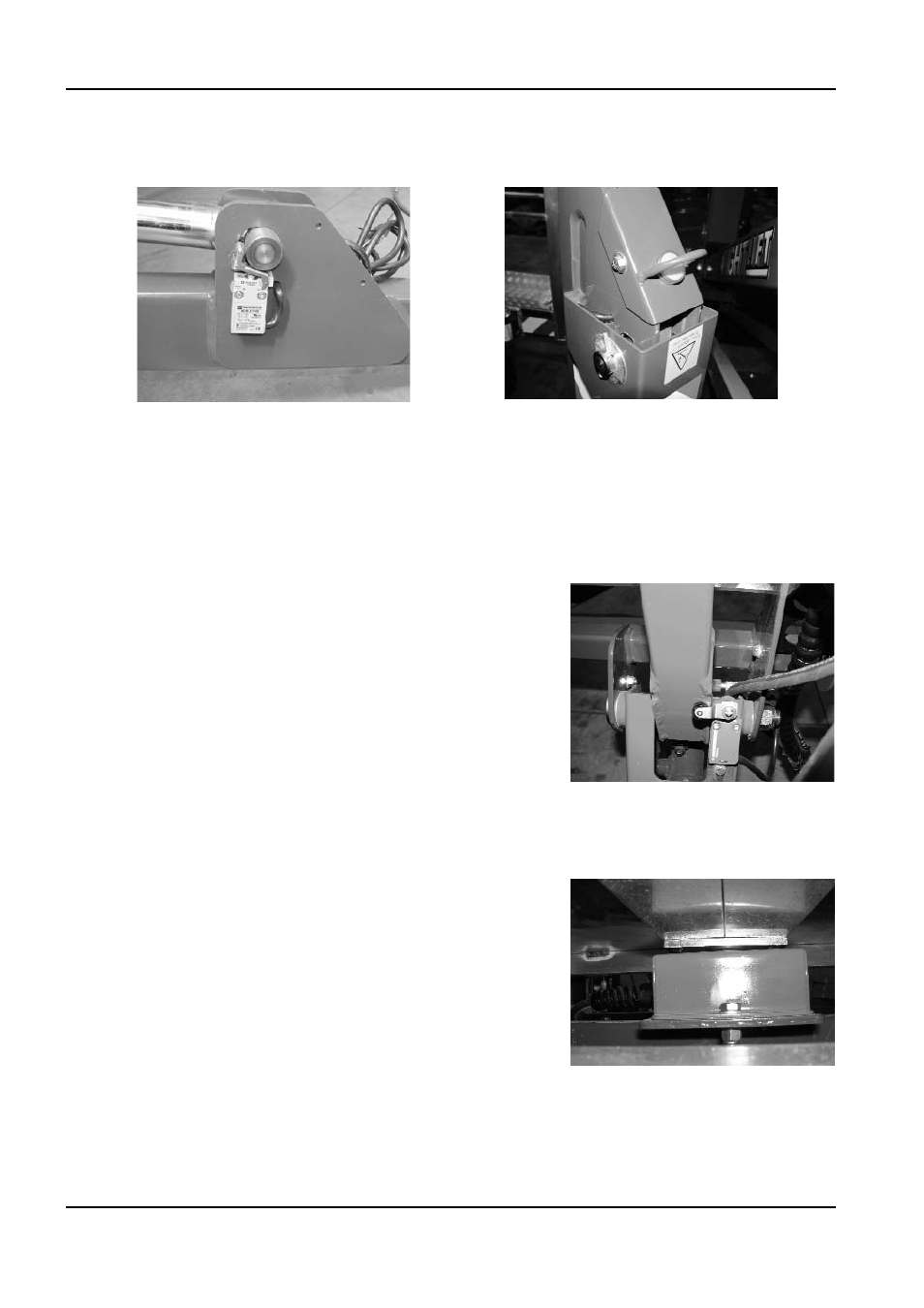

3.5 М
ИКРОПЕРЕКЛЮЧАТЕЛИ ПОЛОЖЕНИЯ СТАБИЛИЗАТОРОВ
Положение стабилизаторов и их контакт с грунтом контролируется четырьмя
микропереключателями, расположенными в непосредственной близости от
крепежных штифтов штоков цилиндра.
Микропереключатели, установленные на стабилизаторах, должны быть отпущены,
если стабилизатор стоит на земле.
Проверяйте исправность микропереключателей каждый день.
3.6 М
ИКРОПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ ПОПЕРЕЧИНЫ
Положение стрелы поперечины контролирует
микровыключатель, закрепленный на самой стреле
поперечины, он работает в гнезде коробки передач
поперечины.
Следует отпустить микропереключатель, если стрела
поперечины закрыта.
Проверяйте состояние и исправность микропереключателей каждый день.
3.7 Д
АТЧИК НАГРУЗКИ РАБОЧЕЙ ПЛОЩАДКИ
Датчик нагрузки, установленный на рабочей площадке,
состоит из опоры и двух валов, благодаря которым
рабочая площадка может двигаться только в
вертикальном направлении. Опора рабочей площадки
укомплектована весовым датчиком. Внутри датчика,
находящегося под рабочей площадкой, расположен
тензометр, преобразующий относительный вес внутри
рабочей площадки в электрический сигнал.
Затем электрический сигнал отправляется на
электронную панель, которая обрабатывает его и выявляет опасные ситуации.
Максимальная нагрузка зависит от режима работы. Если машина работает с открытой
поперечиной, нагрузка не должна превышать 120 кг. Если работа производится с
закрытой поперечиной, максимальная допустимая нагрузка составляет 200 кг. На дисплее
пульта дистанционного управления всегда отображается максимальная допустимая
X14JR04110113
40
АВТОПОДЪЕМНИК СО СТРЕЛОЙ МОДЕЛЬ X14J
JLG
