Инструкция по эксплуатации Kastor KS Wood-burning sauna stoves
Страница 53
53 / 57
Деревянный
пол
4. Betonialusta puulattialla
Betongunderlag för trägolv
Concrete base on wooden floor
Бетонное
основание на деревянном полу

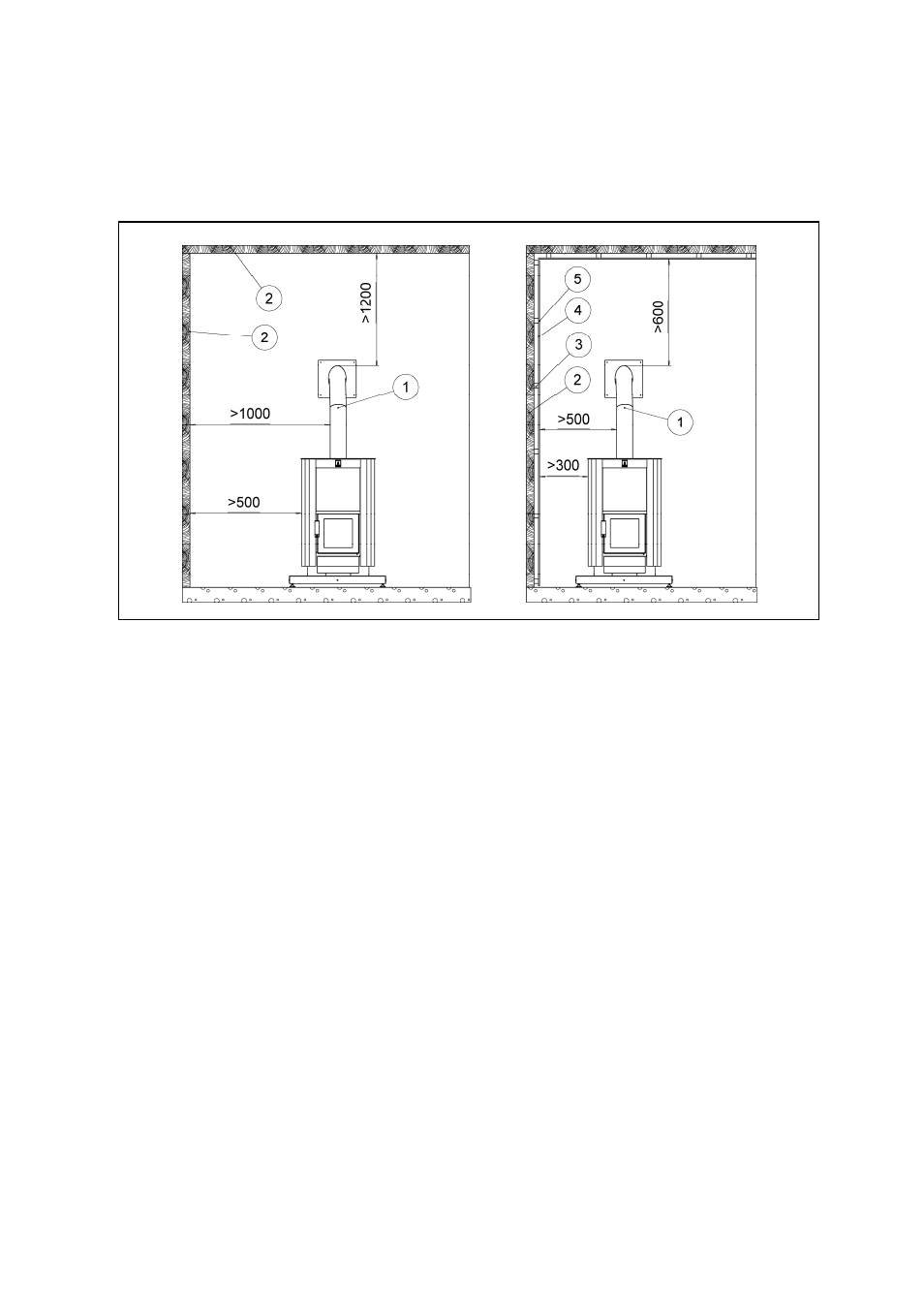

Kuva, bild, picture, pис 2.4.2.
Suojaetäisyyksien pienentäminen. Mitat millimetreinä.
Minskning av skyddsavstånden. Måtten är i millimeter.
Reduction of safety distances. Measurements in millimeters.
Уменьшение
безопасных расстояний. Размеры в мм.
1. Eristämätön yhdysputki
Oisolerat anslutningsrör
Uninsulated connection pipe
Неизолированная
соединительная труба
2. Palava-aineinen materiaali (jos ei suojalevyä, min. etäisyys kiukaasta 1000mm)
Brännbart material (om ingen skyddsplåt används är avståndet 1000mm från ugnen)
Flammable material (distance from stove 1000mm if no protectors)
Сгораемый
материал (при отсутствии защиты мин. расстояние от каменки – 1000 мм)
3. Koroke 30mm
Förhöjning 30mm
Platform 30mm
Подставка
30 мм
4. Metallilevy 1mm tai kuituvahvisteinen sementtilevy 7mm
Metallplatta 1mm eller fberarmerad cementplatta 7mm
1mm thick metal sheet or 7mm of fibre- reinforced board
Металлический
лист 1 мм или цементтный лист 7 мм
5. Kiinnitysruuvi ruostumatonta terästä
Fästskruv av rostfritt stål
Stainless steel attachment screw
Винт
крепления из нержав. стали
