9
MHz
STEREO
MONO
REC
3
6 7 8 9
1 2 3
4 5 6 7
CAUTION
~AC IN
PHONES
AUX IN
DC IN
12V
MIC/GUITAR INPUT MIC LEVEL
GUITAR LEVEL

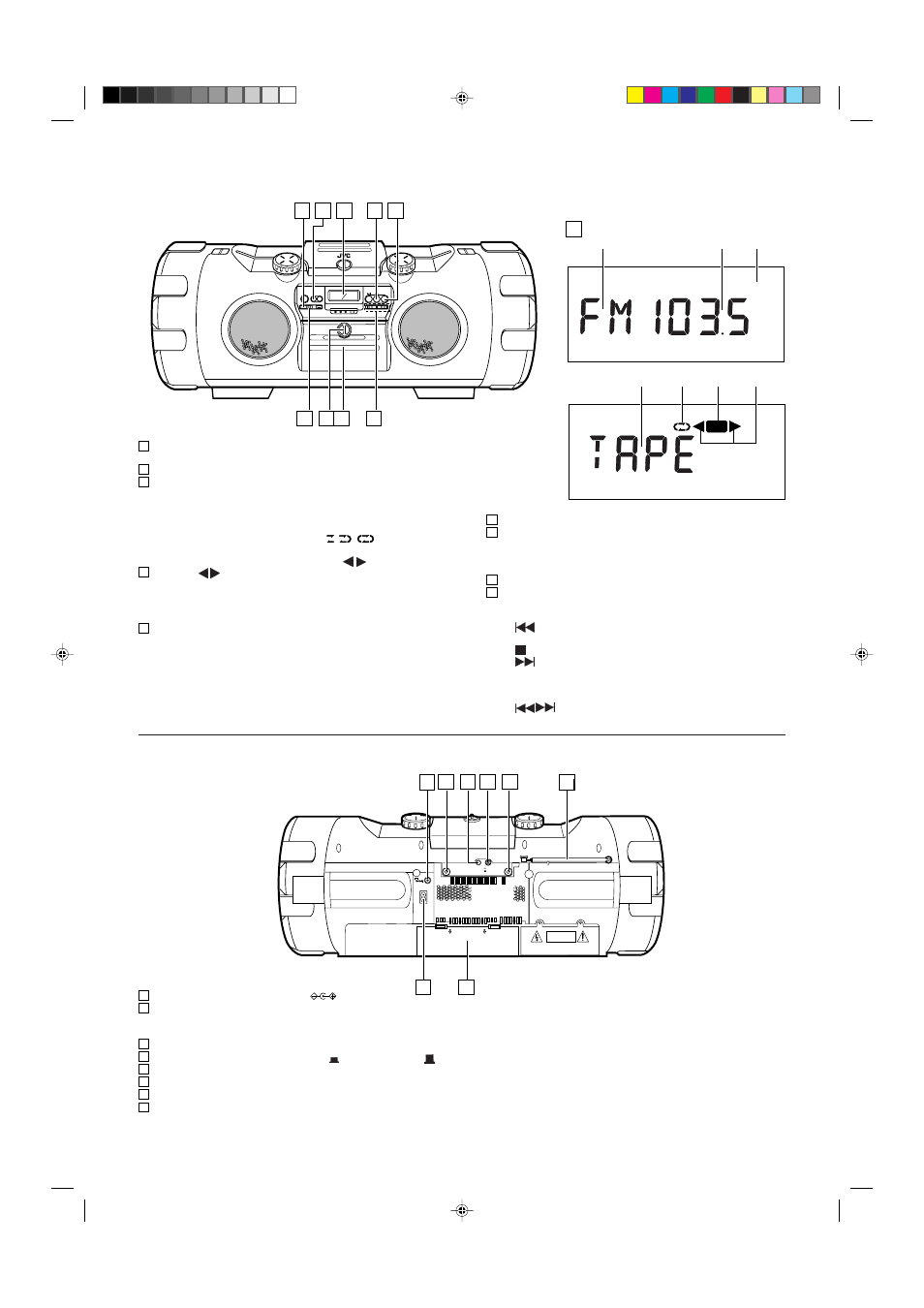

1 Гнездо постоянного тока 12 В ( )
2 Гнездо для наушников (PHONES) (диам. стерео-мини штекера 3,5 мм)
Подсоедините наушники (импеданс 16 Ом - 1 кОм) к данному гнезду.
При подсоединении наушников звук динамиков автоматически выключается.
3 Входной разъем MIC/GUITAR INPUT (диам. штекера 6,3 мм)
4 Кнопка переключения MIC LEVEL ( )/GUITAR LEVEL ( )
5 Входной разъем AUX IN (для подсоединения дополнительных устройств AUX)
6 Телескопическая антенна
7 Гнездо AC IN (гнездо переменного тока)
8 Крышка батарейного отсека
1 Кнопка предустановок/устранения радиопомех
PRESET TUNING/BEAT CUT
2 Кнопка AUX
3 Окно дисплея
 Индикатор диапазона
‚ Индикация радиочастоты
ƒ Дисплей режимов при FM-вещании (STEREO/MONO)
„ Индикация режима кассетной деки (TAPE)
Индикатор режима реверса ( / / )
† Индикатор записи (REC)
‡ Индикатор направления ленты ( / )
4 Кнопка кассетной деки (TAPE)
Нажмите для выбора режима передвижения ленты.
Нажмите для выбора направления передвижения лен-
ты.
Нажмите для включения питания.
5 Кнопка режима тюнера диапазона/FM TUNER BAND/FM
Нажмите для выбора режима тюнера.
Нажмите для выбора диапазона.
Нажмите для включения питания.
6 Кнопка сенсорной записи ONE TOUCH REC
7 Переключатель фиксации/разблокировки LOCK/
RELEASE
LOCK: Для фиксации кассетоприемника.
RELEASE: Для разблокировки кассетоприемника.
8 Кассетоприемник
9 Кнопки многофункционального управления MULTI
CONTROL
(Если установлен режим TAPE)
REW : Нажимайте для обратной перемотки лен-
ты.
STOP : Нажимайте для остановки кассеты.
FF : Нажимайте для перемотки ленты впе-
ред.
(Если установлен режим TUNER)
/ : Автоматическая настройка / ручная на-
стройка
Задняя панель
Блок тюнера/деки
1 2 3 4 5
3
 ‚ ƒ
„ † ‡
1 2 3 4 5 6
7 8
6 7 8 9
