С чего начать
Подключение динамиков
Перед подключением отключите питание всех компонентов.

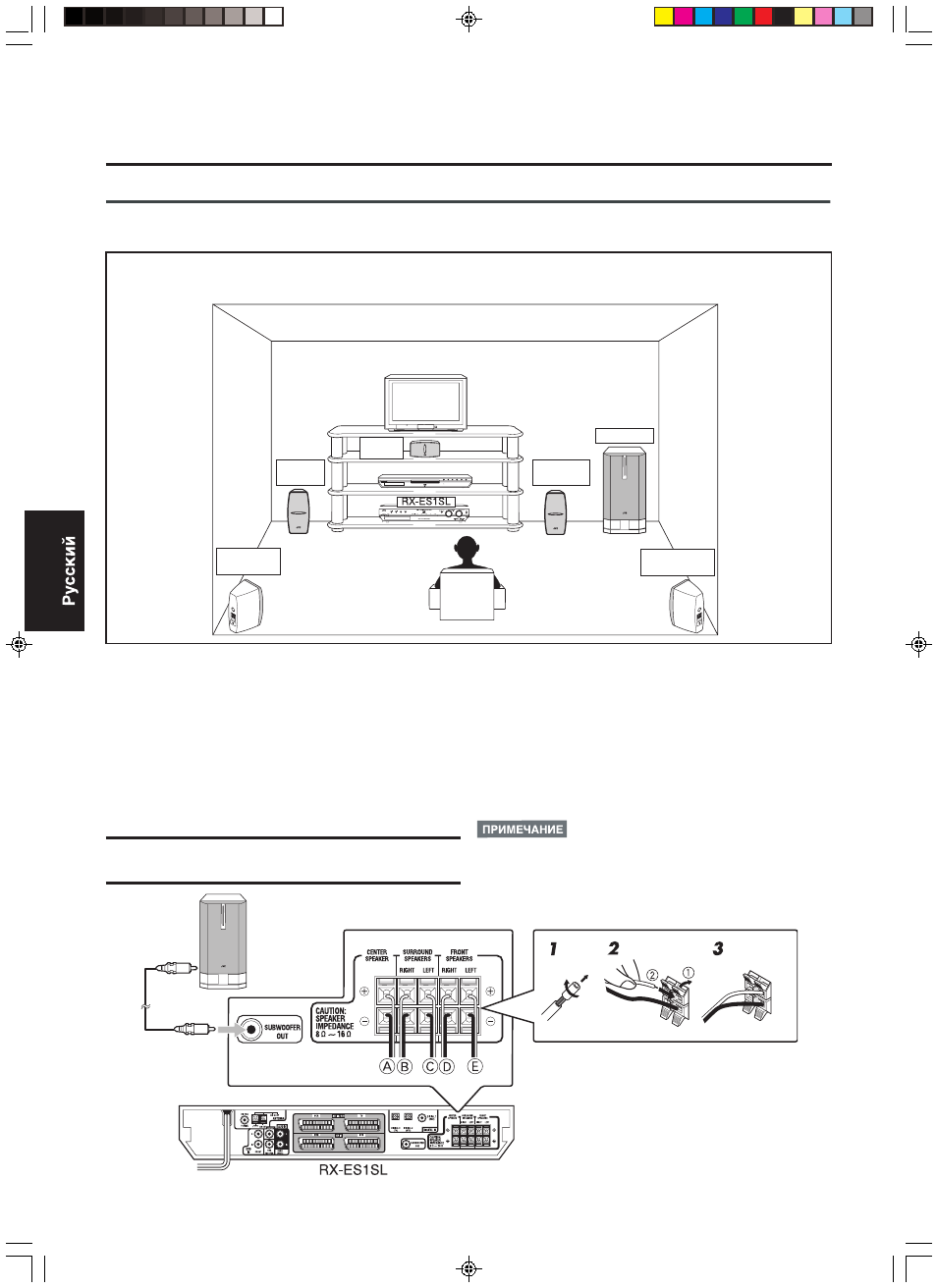

Схема расположения динамиков
Подключив фронтальные, центральный и боковые динамики и/или сабвуфер, чтобы достичь оптимального эффекта объемного
звучания, настройте соответствующим образом параметры данных динамиков. Более подробную информацию см. стр. 14 и 17.
Фронталь-
ный левый
динамик
Цент-
ральный
динамик
Сабвуфер
Фронтальный
правый
динамик
Левый динамик
объемного
звука
Правый динамик
объемного звука
Подключение фронтальных, центрального и
боковых динамиков
Выполните подключение терминалов (+) и (–) динамиков к
терминалам (+) и (–) на тыловой панели аппарата.
1
Скрутите и снимите изоляцию с конца шнура
каждого динамика (не входит в комплект
поставки).
2
Нажмите и придерживайте зажим терминала
динамика (1), а затем вставьте шнур
динамика (2) .
3
Отпустите зажим.
ВНИМАНИЕ:
Используйте динамики только с SPEAKER IMPEDANCE
(соответствующим полным сопротивлением), указанном на
терминалах динамиков.
Усиливаемый сабвуфер
16)
Подключение сабвуфера
Подключив сабвуфер, можно усилить звучание басов или
воспроизвести оригинальные LFE сигналы, записанные на
цифровом источнике.
Подключите входной разъем усиливающего
сабвуфера к разъему SUB WOOFER OUT на
тыловой панели с помощью кабеля со
штырьковым разъемом RCA (не входит в
комплект поставки).
• См. также инструкции по эксплуатации, прилагаемые к
сабвуферу.
Так как звук низких частот ненаправленный, сабвуфер можно
устанавливать в любом месте. Обычно он устанавливается
перед позицией прослушивания.
A A A A A К центральному динамику
B B B B B К правому боковому динамику
C C C C C К левому боковому динамику
D D D D D К правому фронтальному динамику
E E E E E К левому фронтальному динамику
