Страница 3
3

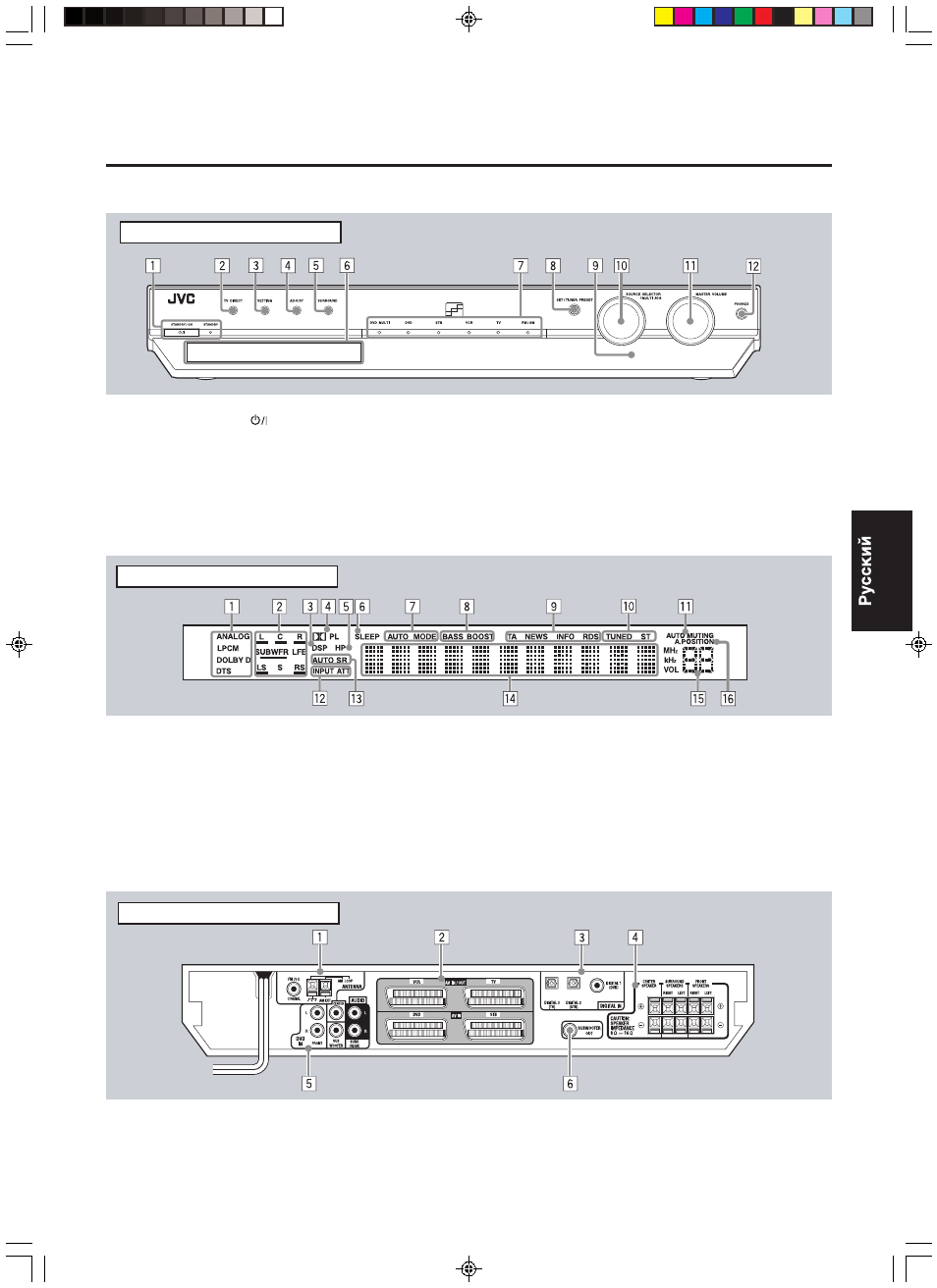

Органы управления
Передняя панель
Более подробную информацию см. на страницах указанных в скобках.
1
Кнопка STANDBY/ON
и индикатор STANDBY (10)
2
Кнопка TV DIRECT but ton (12)
3
Кнопка SETTING (15, 16, 18)
4
Кнопка ADJUST (20, 30, 32, 33)
5
Кнопка SURROUND (30-32)
6
Окно дисплея (см. ниже)
7
Индикаторы источника
DVD MULTI, DVD, STB, VCR, TV, FM/AM
8
• Кнопка SET (15, 16, 18, 20, 30, 32, 33)
• Кнопка TUNER PRESET (23)
9
Сенсор дистанционного управления (4)
p
SOURCE SELECTOR (10)
q
MULTI JOG (15, 16, 18, 20, 30-33)
w
Регулятор MASTER VOLUME (11)
e
Разъем PHONES (11)
Окно дисплея
1
Индикаторы формата сигнала (10-12)
ANALOG, LPCM (Linear PCM), DOLBY D (Dolby Digital), DTS
2
Индикаторы сигналов и динамиков (13)
3
Индикатор DSP (28, 31, 32)
4
Индикатор PLII (27)
5
Индикаотр НР (наушники) (11)
6
Индикатор SLEEP (13)
7
Индикатор AUTO MODE (19)
8
Индикатор BASS BOOST (21)
9
Индикаторы управления RDS (24, 26)
TA, NEWS, INFO, RDS
p
Индикаторы режимов работы приемника (22)
TUNED, ST (стерео)
q
Индикатор AUTO MUTING (23)
w
Индикатор INPUT ATT (аттенюатор) (21)
e
Индикатор AUTO SR (объемное звучание) (19)
r
Основной дисплей
t
Индикатор уровня громкости (10)
y
Индикатор Кнопка A (аудио).POSITION (21)
1
Терминалы ANTENNA (5)
2
Терминалы SCART (8)
AV IN/OUT (VCR, TV), AV IN (DVD, STB)
3
Терминалы DIGI TAL IN (7)
DIGITAL 1 (DVD) , DIGITAL 2 (STB), DIGI TAL 3 (TV)
Задняя панель
4
Терминалы динамиков (6)
FRONT SPEAKERS, SURROUND SPEAKER S,
CENTER SPEAKER
5
Разъемы DVD IN (9)
FRONT, CENTER, SURR (REAR), SUBWOOFER
6
Разъем SUBWOOFER OUT (6)
