7
Русский
Проигрыватель компакт-дисков

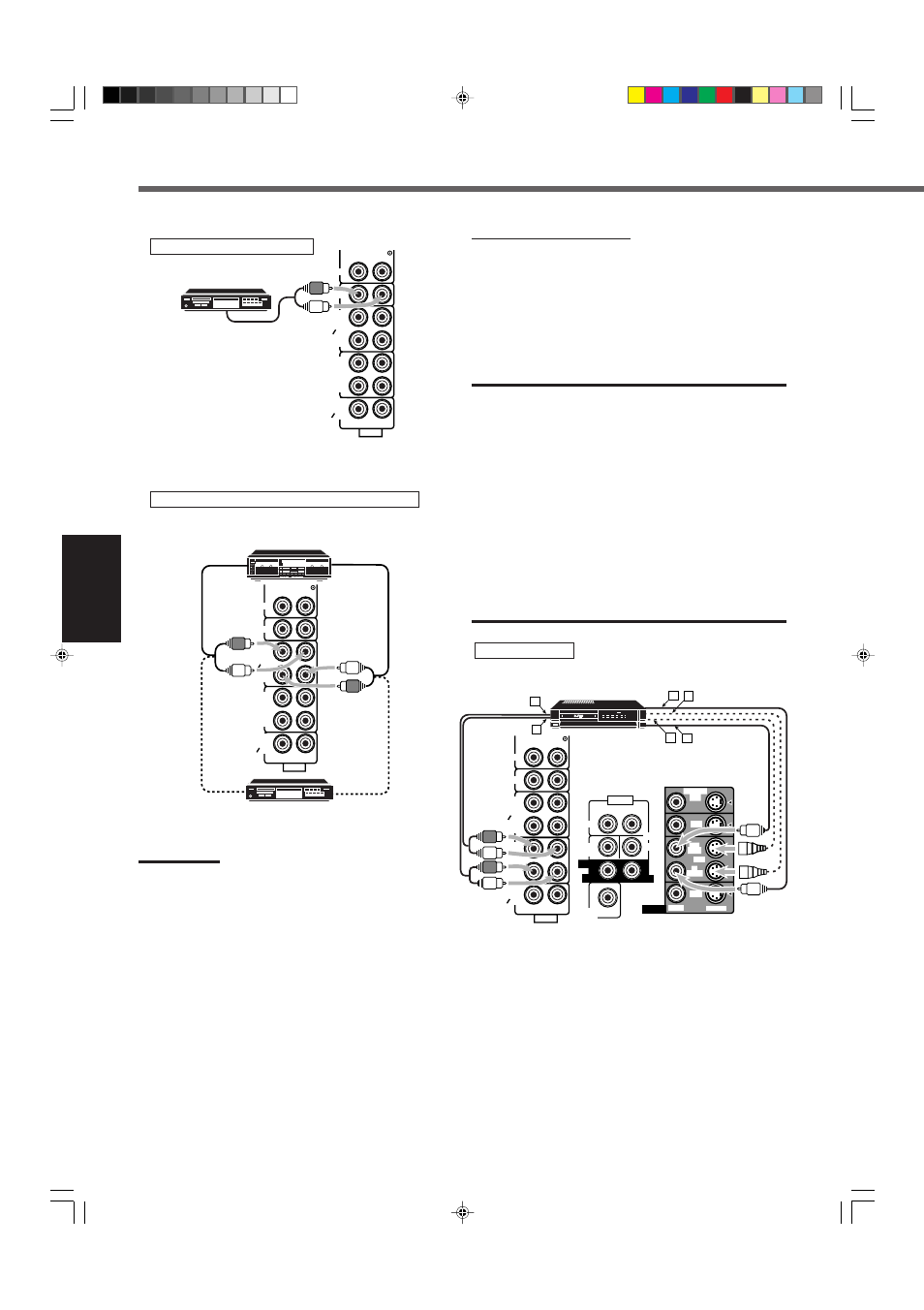

Подключение видео устройств
Воспользуйтесь кабелями с контактными штекерами RCA (не
входят в комплект).
Подключите белый штекер к левому аудио гнезду, красный штекер
к правому аудио гнезду, а желтый штекер к видео гнезду. Если
Ваши видео устройства имеют разъем S-video (Y/C-разделение),
подключите к ним S-video кабель (не входит в комплект).
Подключите эти видео устройства через входные/выходные S-video
разъемы для улучшения качества воспроизведения (или записи).
ВАЖНАЯ ИНФОРМАЦИЯ:
В данном ресивере для подключения видео устройств имеются
два типа входных/выходных разъемов – композитные видео
разъемы и разъемы S-video.
При подключении нет необходимости использовать разъемы
обоих типов.
Однако, напоминаем, что видео сигналы с композитных
входных видео разъемов выходят только через
композитные выходные видео разъемы, а сигналы с
входных разъемов S-video выходят соответственно только
через выходные разъемыы S-video.
Таким образом, если записывающее видео устройство и
воспроизводящее видео устройство подключаются к ресиверу
через различные видео разъемы, то записать изображение с
воспроизводящего устройства на записывающее будет нельзя.
Кроме того, если телевизор и воспроизводящее видео
устройство подключаются к ресиверу через различные видео
разъемы, на экране телевизора нельзя увидеть изображение
воспроизводящего устройства.
Å К левому/правому каналу аудио выхода
ı К левому/правому каналу аудио входа
Ç К композитному видео выходу
Î К S-video выходу
‰ К S-video входу
Ï К композитному видео входу
Видеомагнитофон
AUDIO
TV
SOUND
DBS
VCR
OUT
(REC)
IN
(PLAY)
TAPE
CDR
CD
PHONO
OUT
(REC)
IN
(PLAY)
RIGHT
LEFT
К аудио выходу
Кассетная дека или устройство записи компакт-дисков
AUDIO
TV
SOUND
DBS
VCR
OUT
(REC)
IN
(PLAY)
TAPE
CDR
CD
PHONO
OUT
(REC)
IN
(PLAY)
RIGHT
LEFT
Примечание:
К гнездам TAPE/CDR Вы можете подключить как кассетную деку,
так и устройство записи компакт-дисков. При подключении
устройства записи компакт-дисков к гнездам TAPE/CDR
измените название источника сигнала, отображаемое на
дисплее при выборе источника. Для получения более подробной
информации см. стр. 11.
Если Ваши аудио устройства оборудованы разъемом COMPU
LINK
См. также стр. 33 для получения более подробной информации
о подключении системы дистанционного управления COMPU
LINK.
К аудио входу
Устройство записи
компакт-дисков
Кассетная дека
Проигрыватель
компакт-дисков
К аудио выходу
F
E
C
D
A
B
AUDIO
VIDEO
TV
SOUND
DBS
VCR
VCR
OUT
(REC)
OUT
(REC)
IN
(PLAY)
IN
(PLAY)
TAPE
CDR
CD
PHONO
OUT
(REC)
IN
(PLAY)
MONITOR
OUT
RIGHT
LEFT
DVD
DBS
S-VIDEO
VIDEO
REAR
RIGHT
FRONT
SUBWOOFER
OUT
SUB
WOOFER
RIGHT
LEFT
LEFT
AUDIO
DVD
CENTER
S-VHS (или VHS)
видеомагнитофон
Перед началом эксплуатации
К аудио входу
К аудио выходу
