9
Русский
DIGITAL 2 ( CD )
DIGITAL 3 ( TV )
DIGITAL 4 (CDR)
DIGITAL 1
(DVD)
DIGITAL IN
DVD
DBS
DOLBY DIGITAL
/PCM
/DTS
Примечания:
• При поставке с фабрики разъемы DIGITAL IN настроены для
использования следующих устройств:
– DIGITAL 1 (коаксиальный): для проигрывателя DVD
– DIGITAL 2 (оптический): для проигрывателя компакт-дисков
– DIGITAL 3 (оптический): для цифрового телевизионного
тюнера
– DIGITAL 4 (оптический): для устройства записи компакт-
дисков
• Если Вы желаете управлять проигрывателем компакт-дисков
или устройством записи компакт-дисков при помощи системы
дистанционного управления COMPU LINK, подключите также
устройство, как это описано в разделе “Аналоговое
подключение” (см. стр. 7).
Проигрыватель DVD

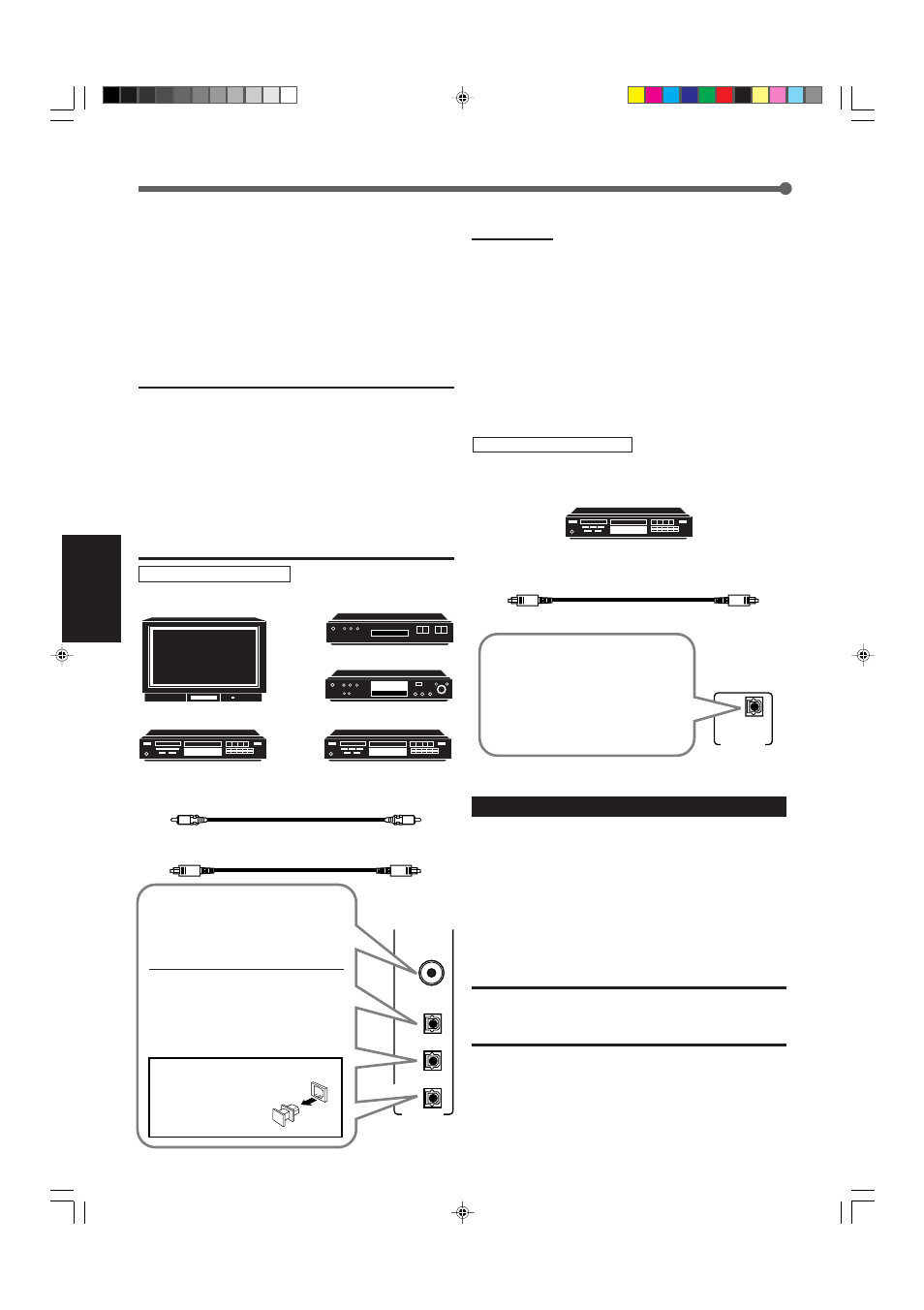

Цифровое подключение
Этот ресивер оборудован четырьмя разъемами DIGITAL IN —
один цифровой коаксиальный разъем и три цифровых
оптических разъема, и одним разъемом DIGITAL OUT.
Вы можете подключать любое цифровое устройство, такое как — :
• DBS тюнер,
• Цифровой телевизионный тюнер,
• Проигрыватель DVD,
• Проигрыватель компакт-дисков, и
• Устройство записи компакт-дисков.
ВАЖНАЯ ИНФОРМАЦИЯ:
• При подключении проигрывателя DVD, цифрового телевизионного
тюнера или DBS тюнера посредством цифровых разъемов, Вы
также должны подключить его к видео гнезду на задней части
устройства. Без подключения к видео гнезду Вы не сможете
просматривать воспроизводимое изображение.
• После подключения устройств через разъемы DIGITAL IN
осуществите следующие настройки, если это необходимо::
– Правильно настройте параметры разъема цифрового входа
(DIGITAL IN). Для получения более подробной информации см.
раздел “Настройка разъемов Цифрового Входа (DIGITAL IN)”
на стр. 14.
– Правильно выберите режим цифрового входа. Для получения
более подробной информации см. раздел “Выбор режима
входа: цифровой или аналоговый” на стр. 15.
Цифровые входные разъемы
Перед подключением
цифрового оптического
кабеля, удалите защитный
штекер.
Проигрыватель
компакт-дисков
Устройство записи
компакт-дисков
DBS тюнер
Цифровой
телевизионный тюнер
Если устройство оборудовано
коаксиальным разъемом цифрового
выхода, подключите его к разъему
DIGITAL 1 (DVD) при помощи цифрового
коаксиального кабеля (не входит в
комплект).
Если устройство оборудовано
оптическим разъемом цифрового выхода,
подключите его к разъему DIGITAL 2
(CD), DIGITAL 3 (TV) или DIGITAL 4 (CDR)
при помощи цифрового оптического
кабеля (не входит в комплект).
Цифровые выходные разъемы
Через данный разъем могут выходить сигналы того же типа, что
и входные сигналы Dolby Digital, Linear PCM и DTS.
Цифровой оптический кабель (не входит в комплект) для
соединения цифровых оптических разъемов
Устройство записи компакт-дисков и т.д.
DIGITAL OUT
DOLBY DIGITAL/PCM
/DTS
Подключение кабеля питания
Перед подключением ресивера к розетке убедитесь в том, что
все остальные подключения завершены.
Подключите кабель питания к розетке.
Следите за тем, чтобы кабель питания находился по
возможности как можно дальше от соединительных кабелей и
антенны. В противном случае возможно искажение звука и
возникновение помех на экране телевизора. Для подключения
антенны рекомендуется использовать коаксиальный кабель, так
как он экранирован и препятствует появлению помех.
ПРЕДОСТЕРЕЖЕНИЯ:
• Не прикасайтесь к кабелю питания мокрыми руками.
• Не тяните за кабель питания для его отключения от розетки.
При отключении питания всегда беритесь за штепсель, чтобы
не повредить кабель.
Если цифровой записывающий
компонент, например, устройство
записи компакт-дисков, оборудован
цифровым оптическим входным
разъемом, то для выполнения
цифровой записи (с цифрового
компонента на цифровой) соедините
этот разъем с разъемом DIGITAL
OUT данного ресивера.
Перед началом эксплуатации
Цифровой оптический кабель (не входит в комплект) для
соединения цифровых оптических разъемов
Цифровой коаксиальный кабель (не входит в комплект)
для соединения цифровых коаксиальных разъемов
