Идентификация деталей

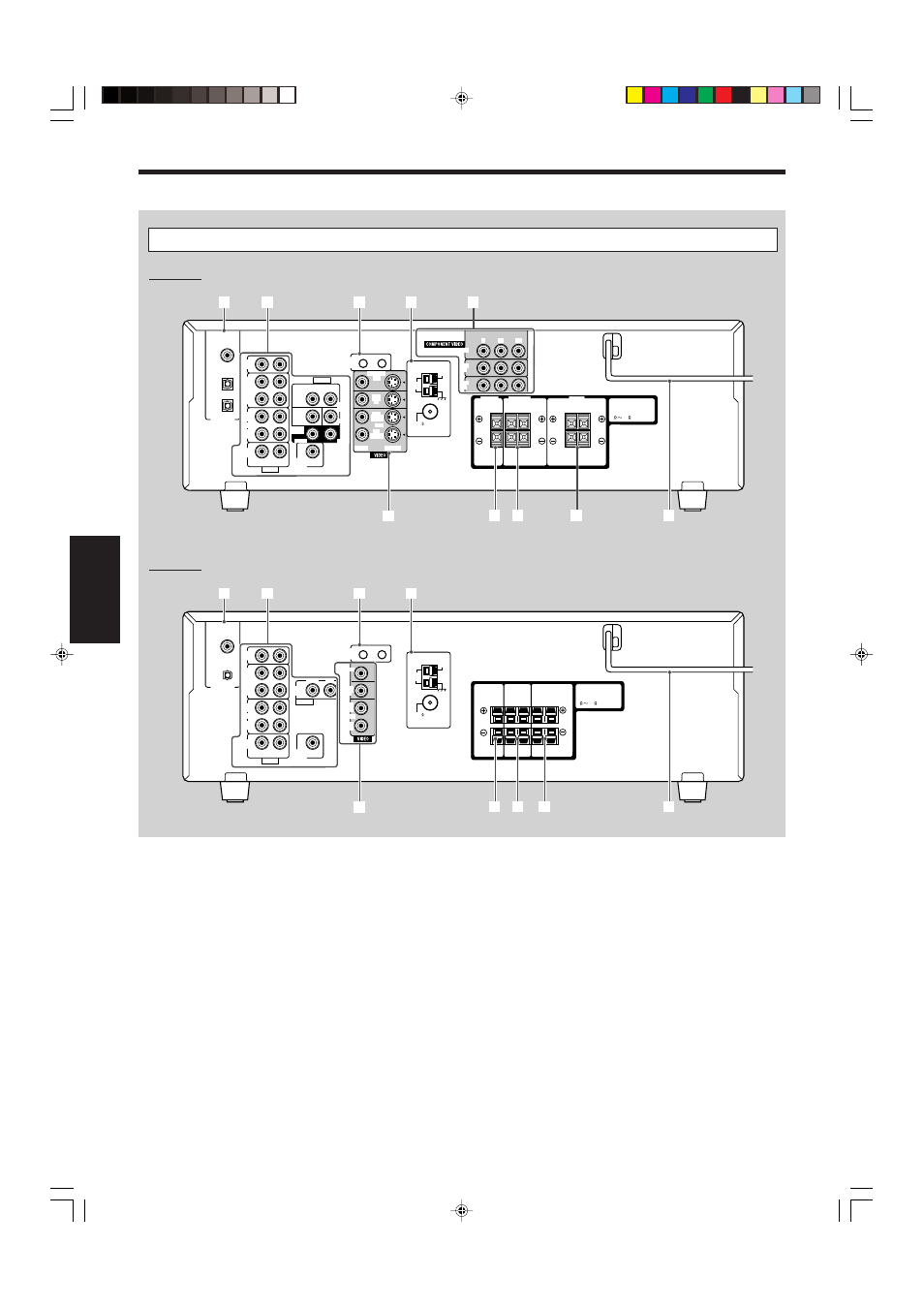

Задняя панель
CAUTION :
SPEAKER IMPEDANCE
AM
LOOP
AM
EXT
CD
IN
OUT
(REC)
IN
(PLAY)
OUT
(REC)
VCR
TV SOUND
IN
COMPU LINK-4
(SYNCHRO)
ANTENNA
CENTER
SPEAKER
SURROUND
SPEAKERS
RIGHT LEFT
FRONT
SPEAKERS
RIGHT LEFT
AUDIO
RIGHT
LEFT
IN
(PLAY)
TAPE
/CDR
DIGITAL 1
DIGITAL 2 ( CD )
DIGITAL IN
(DVD)
DIGITAL 3 ( TV )
SUBWOOFER
OUT
RIGHT
LEFT
FRONT
SUB
WOOFER
AUDIO
COAXIAL
FM 75
8
16
RIGHT
SURR
LEFT
MONITOR
OUT
DVD
IN
OUT
(REC)
VCR
IN
(PLAY)
VIDEO
S-VIDEO
DVD
IN
VCR
IN
MONITOR OUT
DVD
IN
CENTER
Y
P
B
P
R
3
6
5
1
4
p
7 8
9
2
RX-6042S
CAUTION :
SPEAKER IMPEDANCE
AM
LOOP
AM
EXT
CD
IN
OUT
(REC)
IN
(PLAY)
OUT
(REC)
VCR
TV SOUND
IN
COMPU LINK-4
(SYNCHRO)
ANTENNA
CENTER
SPEAKER
SURROUND
SPEAKERS
RIGHT LEFT
FRONT
SPEAKERS
RIGHT LEFT
AUDIO
RIGHT
LEFT
IN
(PLAY)
TAPE
/CDR
DIGITAL 1
DIGITAL 2 ( CD )
DIGITAL IN
(DVD)
SUBWOOFER
OUT
AUDIO
COAXIAL
FM 75
8
16
MONITOR
OUT
DVD
IN
OUT
(REC)
VCR
IN
(PLAY)
DVD
IN
RIGHT
LEFT
1
3
4
p
7 8
9
2
6
RX-5042S
Для получения более подробной информации обращайтесь на
страницы, указанные в скобках.
1 Разъемы DIGITAL IN (10)
• Коаксиальный:
DIGITAL 1 (DVD)
• Оптический:
DIGITAL 2 (CD)
DIGITAL 3 (TV): только для RX-6042S
2 Разъемы аудио входа/выхода (7-9)
• Вход:
CD IN, TAPE/CDR IN (PLAY), VCR IN (PLAY),
TV SOUND IN, DVD IN
• Выход: TAPE/CDR OUT (REC), VCR OUT (REC),
SUBWOOFER OUT
3 Разъемы COMPU LINK-4 (SYNCHRO) (33)
4 Разъемы ANTENNA (5, 6)
5 Только для RX-6042S:
Разъемы входа/выхода COMPONENT VIDEO (8, 9)
• Вход:
DVD IN, VCR IN
• Выход:
MONITOR OUT
6 Для RX-6042S:
Разъемы входа/выхода VIDEO/S-VIDEO (8, 9)
Для RX-5042S:
Разъемы входа/выхода VIDEO (8, 9)
• Вход:
DVD IN, VCR IN (PLAY)
• Выход:
MONITOR OUT, VCR OUT (REC)
7 Разъемы CENTER SPEAKER (6)
8 Разъемы SURROUND SPEAKERS (6)
9 Разъемы FRONT SPEAKERS (6)
p Кабель питания (10)
