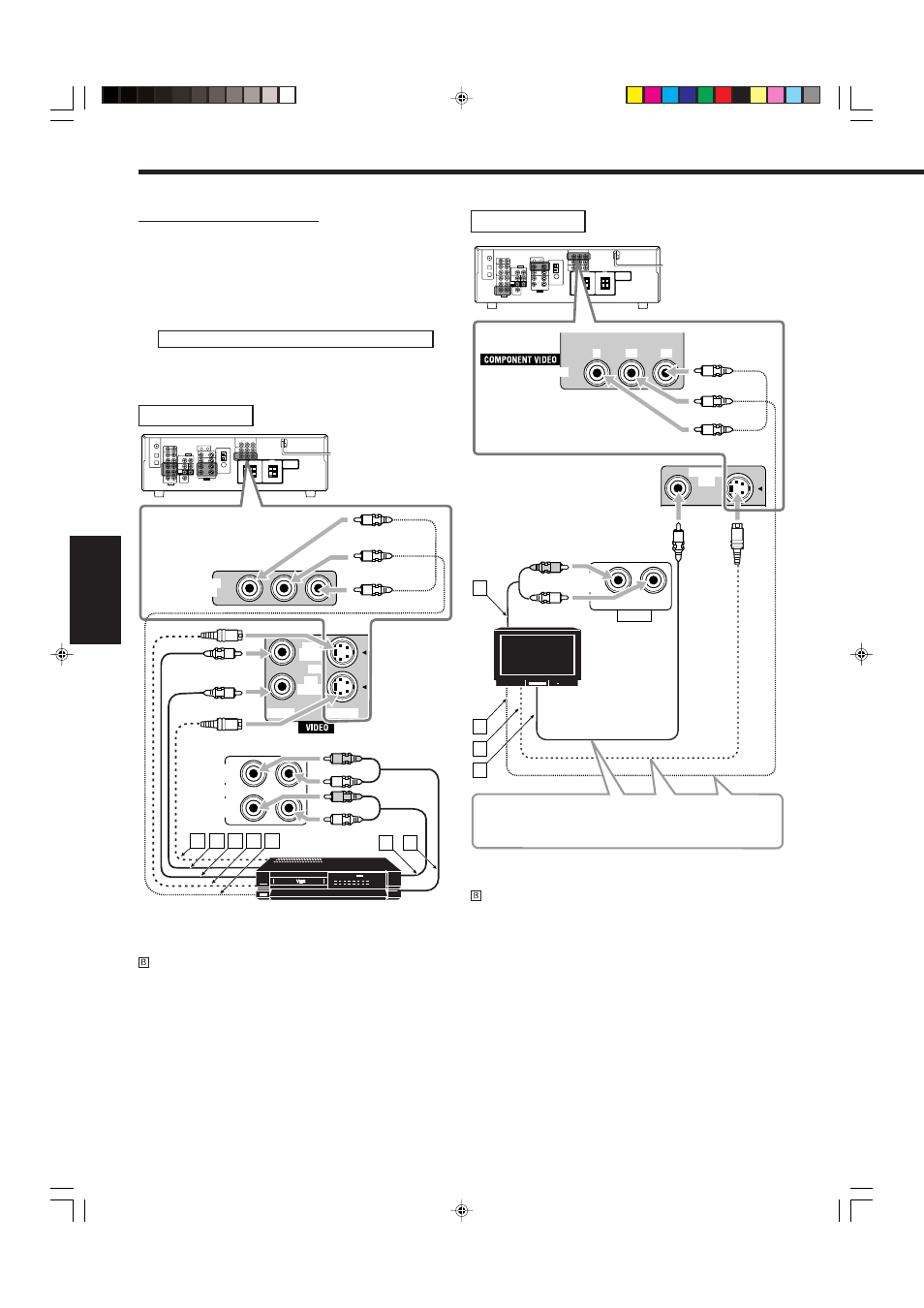

Подключение видео устройств
Воспользуйтесь кабелями с контактными штекерами RCA (не
входят в комплект).
Подключите белый штекер к левому аудио гнезду, красный
штекер к правому аудио гнезду, а желтый штекер к видео гнезду.
• Для RX-6042S: Если Ваши видео устройства оборудованы
гнездами видео входа/выхода различных типов, выберите
наилучший тип подключения в такой последовательности:
Компонентное видео > S-Video > Композитное видео
Тем не менее, видео сигналы, полученные через разъемы
входа определенного типа, могут выводиться только через
разъемы видео выхода того же типа.
OUT
(REC)
VCR
IN
(PLAY)
VIDEO
S-VIDEO
OUT
(REC)
VCR
IN
(PLAY)
B
A
C D E
R
L
R
L
VCR
IN
F
G
Видеомагнитофон
Только для RX-6042S
Зеленый
Синий
Красный
Видеомагнитофон
Å К выходу S-Video
К композитному видео выходу
Ç К композитному видео входу
Î К входу S-Video
‰ К компонентному видео выходу
Ï К аудио выходу
Ì К аудио входу
Телевизор
MONITOR
OUT
MONITOR OUT
Y
P
B
P
R
TV SOUND
IN
AUDIO
RIGHT
LEFT
A
B
C
D
R
L
Только для RX-6042S
Красный
Синий
Зеленый
Телевизор
Подключите телевизор к гнезду MONITOR OUT для
просмотра изображения, воспроизводимого на другом
источнике сигнала.
Å К аудио выходу
К компонентному видео входу
Ç К входу S-Video
Î К композитному видео входу
