Руководство пользователя 2-4
Путеводитель по компьютеру
Вид слева

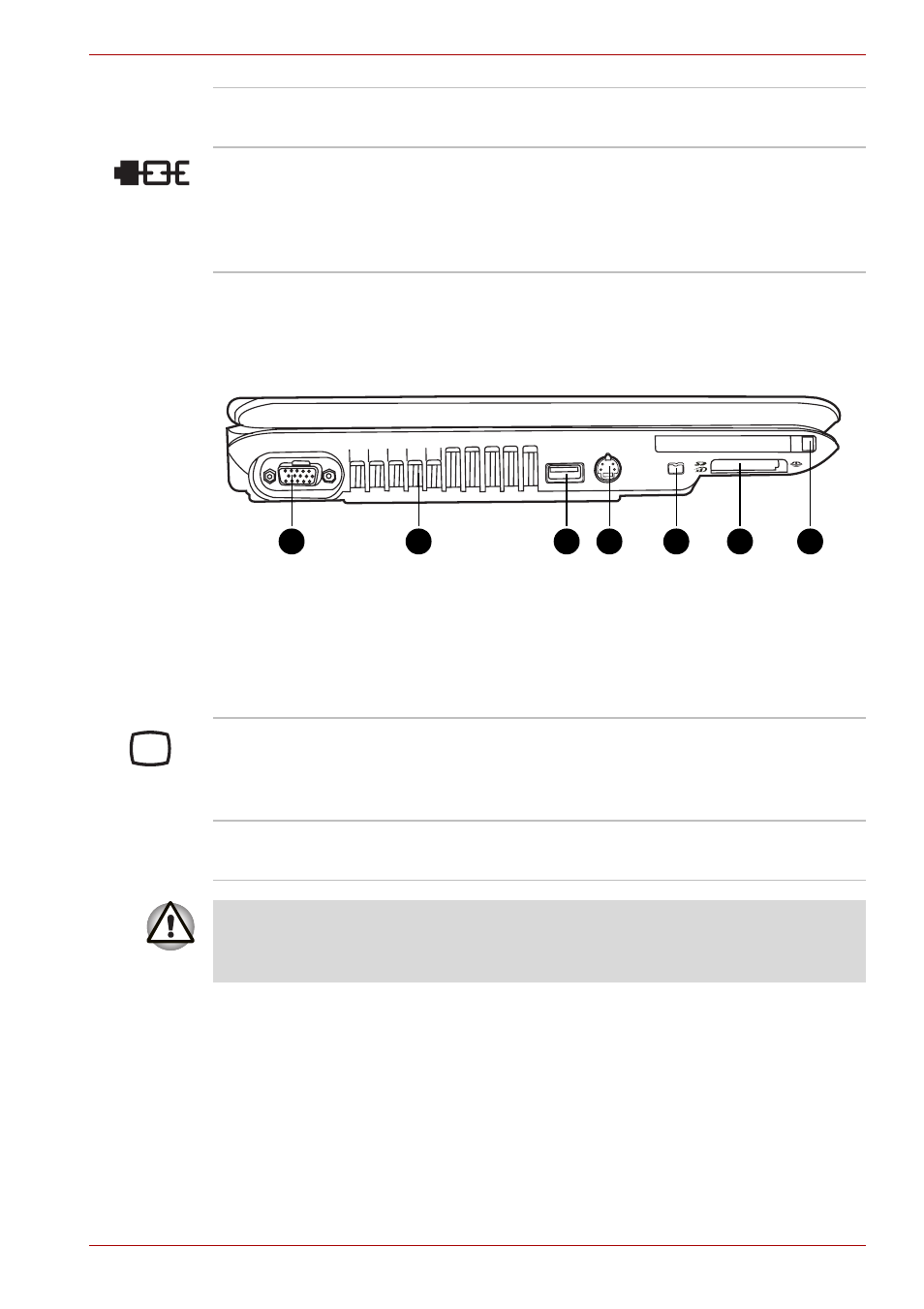

На следующем рисунке показан вид компьютера слева.
Вид компьютера слева
Индикатор привода
оптических дисков
Индикатор указывает на обращение к приводу
оптических дисков.
Защитный замок-
блокиратор
К этому разъему подсоединяется стопорный
трос (дополнительное устройство),
прикрепляющий компьютер к столу или
другому крупному предмету для
предотвращения кражи.
1. П ОРТ ДЛ я ПОДКЛЮ ч ЕНИ я ВНЕШНЕГО
МОНИТОРА ( СИСТЕМЫ RGB)
2. В ЕНТИЛ я ЦИОННОЕ ОТВЕРСТИЕ
3. П ОРТ УНИВЕРСАЛЬНОЙ
ПОСЛЕДОВАТЕЛЬНОЙ ШИНЫ (USB)
4. В ЫХОД НА ТВ
5. П ОРТ I .LINK (IEEE 1394)
6. Г НЕЗДО РАЗЪЕМА M ULTIPLE D IGITAL
M EDIA C ARD
7. Р АЗЪЕМ PC CARD
1 2 3 5 4 6 7
Порт для
подключения
внешнего монитора
(системы RGB)
К этому 15-контактному гнезду подключается
внешний видеодисплей.
Вентиляционное
отверстие
Вентиляционные отверстия предохраняют
процессор от перегрева.
Во избежание перегрева центрального процессора следите за тем,
чтобы вентиляционное отверстие не оказалось
заблокированными.
