Руководство пользователя 1-7
Приступаем к работе
1. Порядок подключения шнура питания к адаптеру переменного
тока.

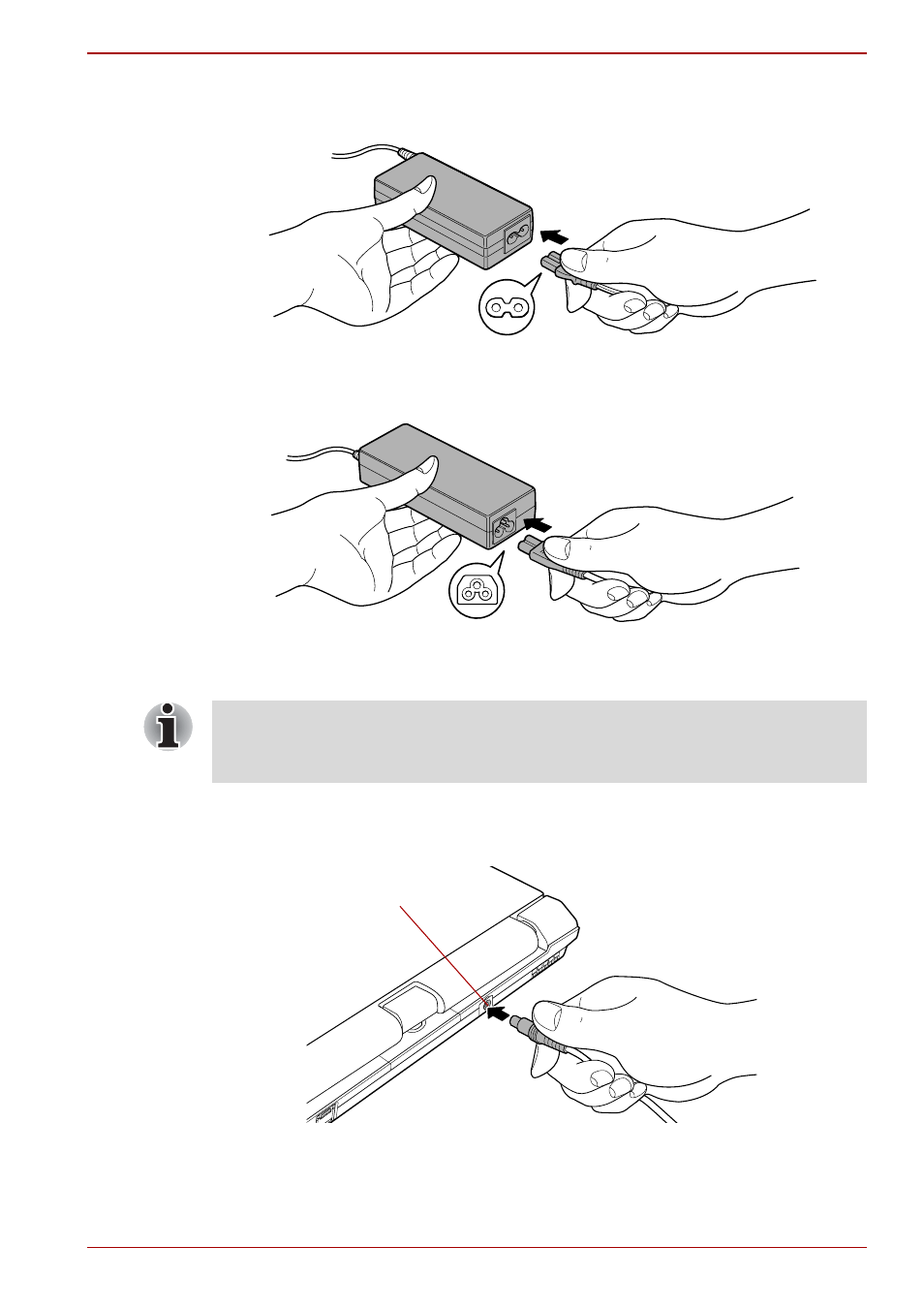

Рис. 1-2 Подключение шнура питания (с 2-контактным штекером) к
адаптеру переменного тока
Рис. 1-3 Подключение шнура питания (с 3-контактным штекером) к
адаптеру переменного тока
2. Подключите штекер вывода постоянного тока с адаптера
переменного тока к гнезду для подключения источника постоянного
тока с напряжением 15 В на тыльной стороне компьютера.
Рис. 1-4 Подключение адаптера к компьютеру
3. Вставьте вилку шнура питания в сетевую розетку - индикаторы
батареи и питания от сети, расположенные спереди компьютера,
должны загореться.
В зависимости от модели в комплект поставки входит 2-
контактный или 3-контактный вариант адаптера и шнура
питания.
Гнездо для подключения источника
постоянного тока с напряжением 15 В
