Подключения и названия частей
Подключения
!
Выполните все подключения между устройствами, затем под-
ключите адаптер переменного тока.
Перед выполнением или изменением подключений между
устройствами, обязательно отключите питание и отсоедините
адаптер переменного тока от розетки.
Смотрите инструкции по эксплуатации к подключаемому
компоненту.
!
Используйте только адаптер переменного тока, поставляемый
с данным аппаратом.
!
Электропитание на данный аппарат подается через адаптер
переменного тока.
!
Подключите данный аппарат и компьютер напрямую через
поставляемый USB кабель.
!
Концентратор USB не может использоваться.
!
Смотрите инструкции по эксплуатации к подключаемому
компоненту.
Названия частей

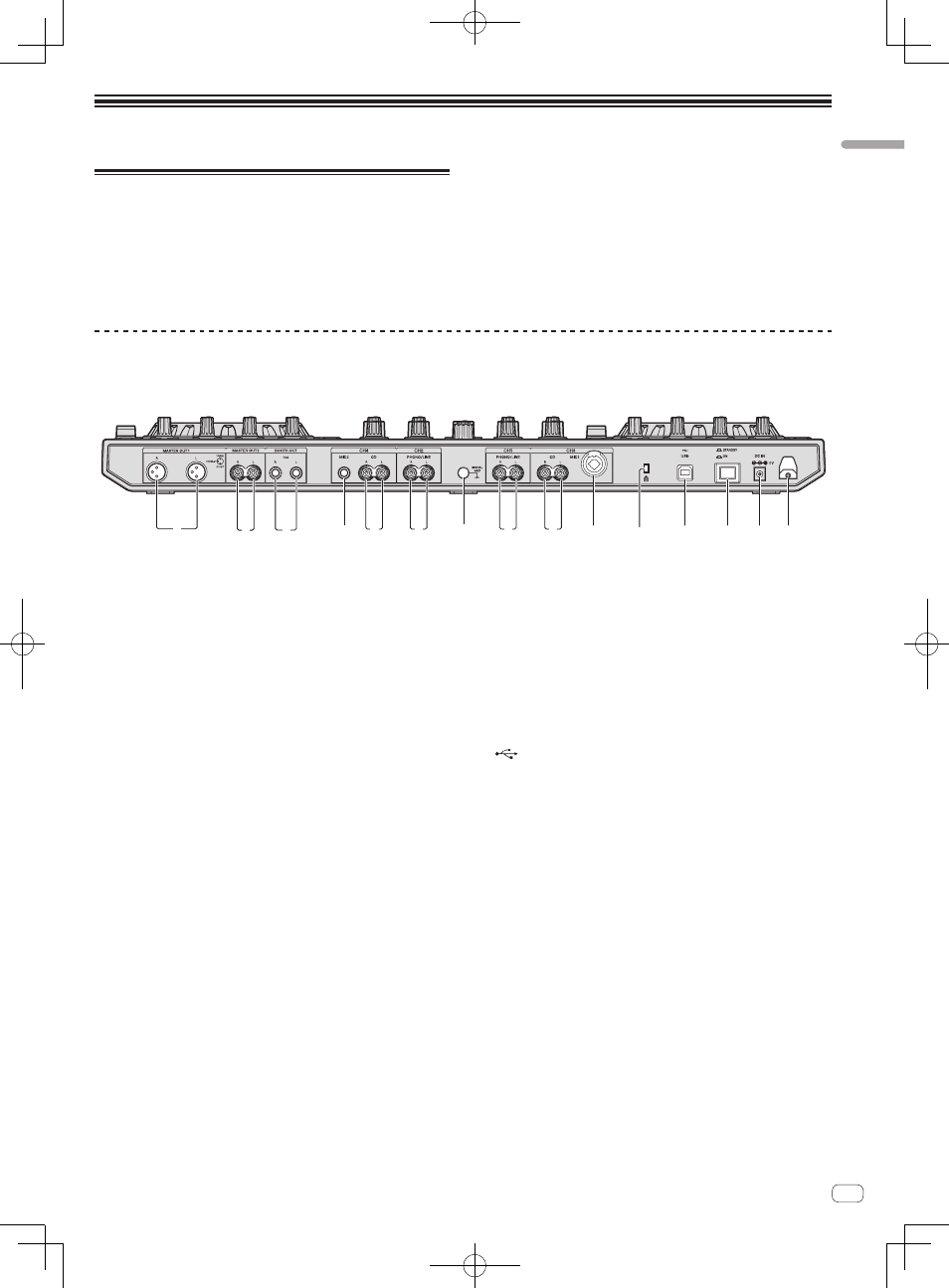

Задняя панель
4
5
6
2
1
3
7
6
5
8
a
b
c
d
9
1
Терминалы MASTER OUT 1
Подключите сюда активные громкогорители, др.
!
Совместимы с симметричными выходами с коннекторами
типа XLR.
2
Терминалы MASTER OUT 2
Подключите к усилителю мощности, др.
!
Совместимы с несимметричными выходами с гнездами
штырькового типа RCA.
3
Терминалы BOOTH
Выходные терминалы для монитора кабинки ди-джея, совме-
стимые с симметричным или несимметричным выходом для
коннектора TRS.
Звучание основного канала можно выводить от терминалов
[BOOTH] вне зависимости от уровня аудиосигнала, установлен-
ного для основного канала.
!
Звучание будет искажаться при излишнем повышении
уровня при использовании несимметричных выходов.
4
Терминал MIC2
Сюда подключается микрофон.
!
Переключатель [INPUT SELECT] на передней панели основ-
ного блока должен быть установлен на [MIC2].
5
Терминалы CD
Подключите к DJ проигрывателю или другому устройству
линейного уровня.
!
Переключатель [INPUT SELECT] на передней панели основ-
ного блока должен быть установлен на [CD].
6
Входные терминалы PHONO/LINE
Подключите сюда устройство с выходом фоно-уровня (аналого-
вый проигрыватель (для головок звукоснимателя ММ), др.) или
устройство с выходом линейного уровня (DJ проигрыватель,
др.). Переключайте функцию терминалов в соответствии с под-
ключенным устройством через переключатель [INPUT SELECT]
на передней панели данного аппарата.
7
Терминал SIGNAL GND
Сюда подключается провод заземления аналогового проигры-
вателя. Это позволяет уменьшить шум при подключении ана-
логового проигрывателя.
8
Гнездо MIC1
Сюда подключается микрофон.
!
Переключатель [INPUT SELECT] на передней панели основ-
ного блока должен быть установлен на [MIC1].
!
Можно использовать коннектор XLR или штекер наушников
(Ø 6,3 мм).
9
Слот замка Кенсингтона
a
Терминал USB
Подключите к компьютеру.
!
Подключите данный аппарат и компьютер напрямую через
поставляемый USB кабель.
!
Концентратор USB не может использоваться.
b
Переключатель STANDBY/ON
Включает данный аппарат или устанавливает в режим
ожидания.
c
Терминал DC IN
Подключите к розетке через поставляемый адаптер перемен-
ного тока (с установленной вилкой питания).
!
Выполните подключения между всеми устройствами, затем
подключите адаптер переменного тока.
!
Используйте только поставляемый адаптер переменного
тока.
d
Крюк проводки
Во время использования данного аппарата зацепите на данный
крюк силовой кабель адаптера переменного тока и USB кабель.
!
Звучание будет искажено при отсоединении адаптера пере-
менного тока или USB кабеля во время воспроизведения.
