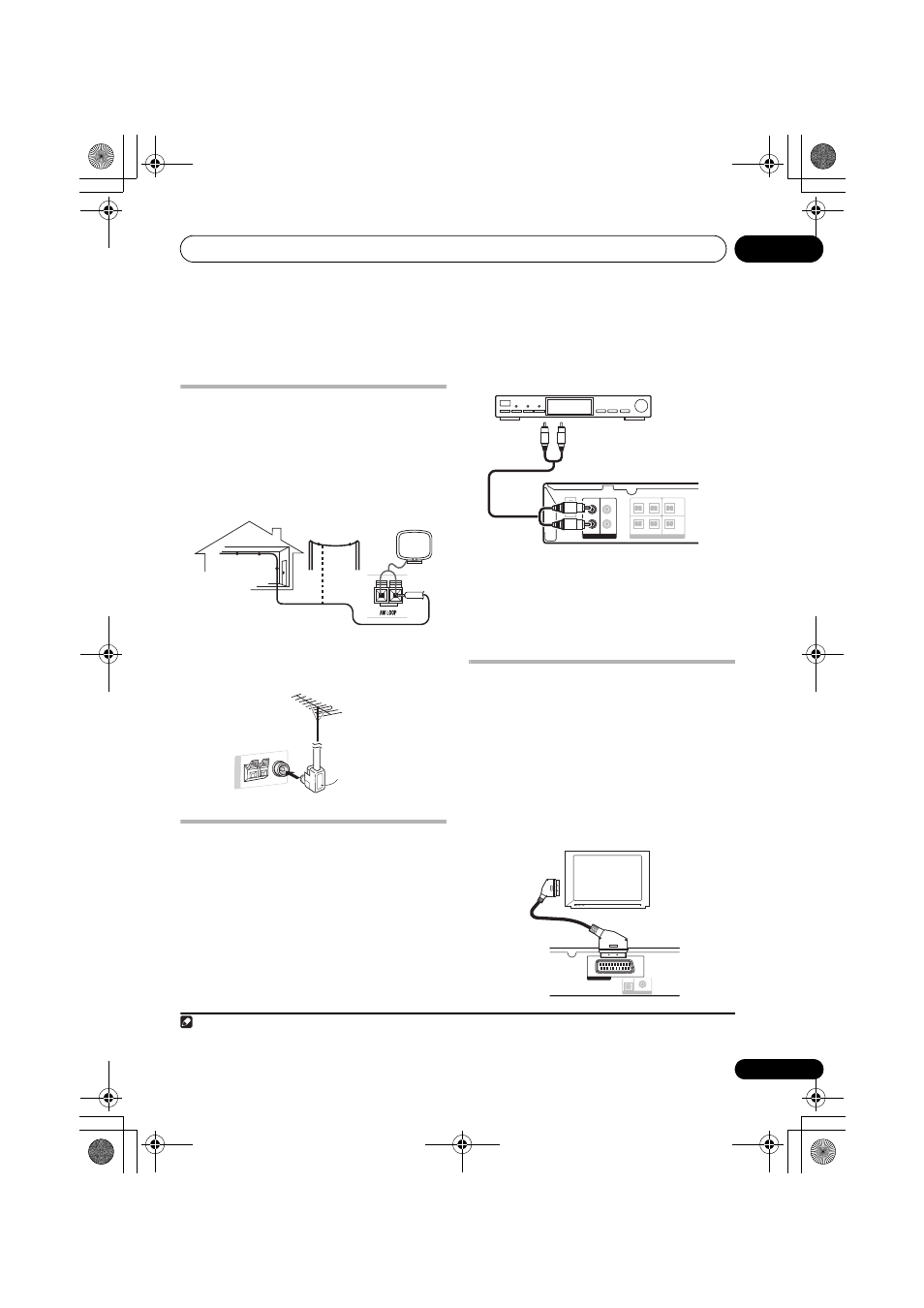

Подсоединение других устройств
10
35
Ru
Глава 10
Подсоединение других
устройств
Подсоединение наружных
антенн
Для внешней AM-антенны используйте провод
с виниловой изоляцией длиной от 5 м до 6 м для
установки как внутри помещения, так и
снаружи. Не отключайте рамочную антенну.
Используйте только прилагаемую рамочную
AM-антенну.
При использовании внешнеи FM-антенны,
используите соединитель PAL, чтобы
подключить внешнюю FM-антенну.
Подключение
вспомогательных звуковых
компонентов
Через стереофонические аналоговые входы
можно подсоединять внешние устройства,
например, кассетный магнитофон или
проигрыватель минидисков для
воспроизведения звука через эту систему.
•
Подсоедините к гнездам (LINE 2)
AUDIO IN аналоговые выходы внешнего
воспроизводящего устройства.
Для подсоединения используйте
стереофонические кабели с штекерными
соединителями RCA.
Использование выхода
SCART AV
Выход SCART позволяет получать лучшее
качество изображения, чем стандартный
композитный видеовыход. Соединитель
SCART AV используется для видео и
аудиовыхода.
1
•
Для подсоединения (LINE 1) AV
CONNECTOR к вашему телевизору,
используйте имеющийся в продаже
кабель SCART.
Наружная антенна
5 м до 6 м
Комнатная
антенна
(
с виниловой
изоляцией)
A
N
T
E
N
N
A
Соединитель PAL
Примечание
1 Имеется несколько конфигураций кабелей SCART. Убедитесь, что используемая конфигурация подходит к этой системе и
вашему телевизору/монитору (см. Разводка разъема SCART ниже).
AUDIO
R
L
R
L
LINE OUT
LINE 2 IN
AC IN
SURROUND
SUB
WOOFER
FRONT
CENTER
SPEAKERS
(
4
Ω
)
R
L
R
L
К аудиовыходу
Кассетный магнитофон и т.п.
VIDEO OUT
CONTROL
AV CONNECTOR
IN
LINE 1
Телевизор
К входу
SCART
