18
Ru
Примечание
• Не выполняйте следующие подключения:
– используя два и более переключателей
– подключая телевизор и антенну через STB
– используя антенну с электроприводом
Проводка кабелей
При установке громкоговорителей на панель телевизора с плоским
экраном :
Примечание
• При необходимости используйте кабельные зажимы.
• Убирая кабели динамиков, следите за тем, чтобы они не были
сильно пережаты стяжкой.
Прикрепление кабельных зажимов к
основному блоку
Для прокладки соединительных кабелей используйте кабельные
зажимы. На рисунке ниже показано расположение отверстий на
задней панели телевизора с плоским экраном.
(PDP-LX6090H)
(PDP-LX5090H)

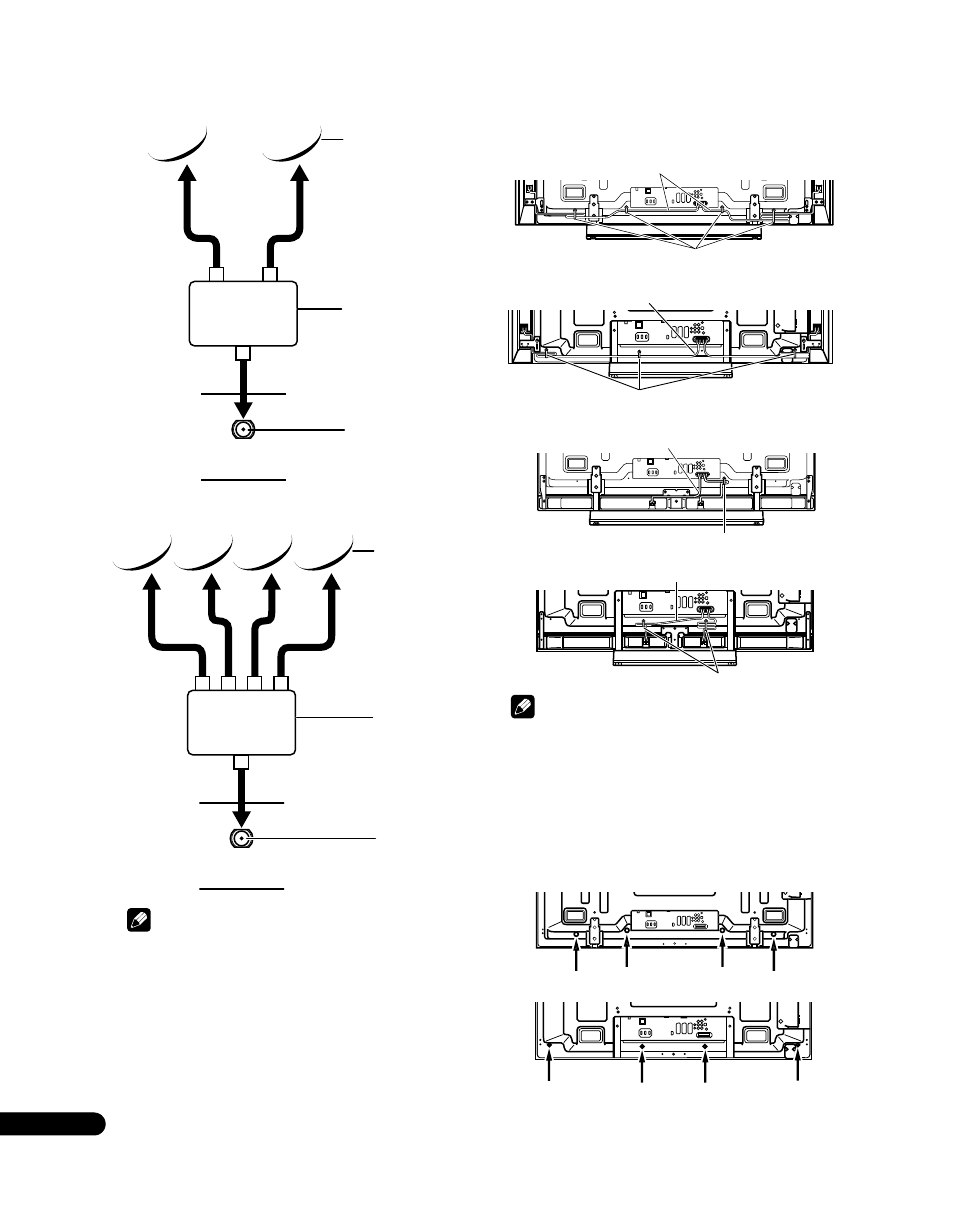

Использование обычного переключателя
SAT ( Спутник)
входной разъем
Спутниковая
антенна
SW
(
Обычный
переключатель)
Использование переключателя DiSEqC
SAT ( Спутник)
входной
разъем
Спутникова
я антенна
SW
(DiSEqC)
Кабель громкоговорителя
( Боковой
громкоговоритель)
Кабельный зажим
(PDP-LX6090H)
T
W
T
W
(PDP-LX5090H) Кабель громкоговорителя
( Боковой
громкоговоритель)
Кабельный зажим
Кабель громкоговорителя
( Нижний
громкоговоритель)
Кабельный зажим
(PDP-LX6090H)
Кабель громкоговорителя
( Нижний
громкоговоритель)
Кабельный зажим
(PDP-LX5090H)
T W T W
