Телевизор с плоским экраном ( вид сзади) – Инструкция по эксплуатации Pioneer PDP-LX6090H
Страница 13
13
Ru

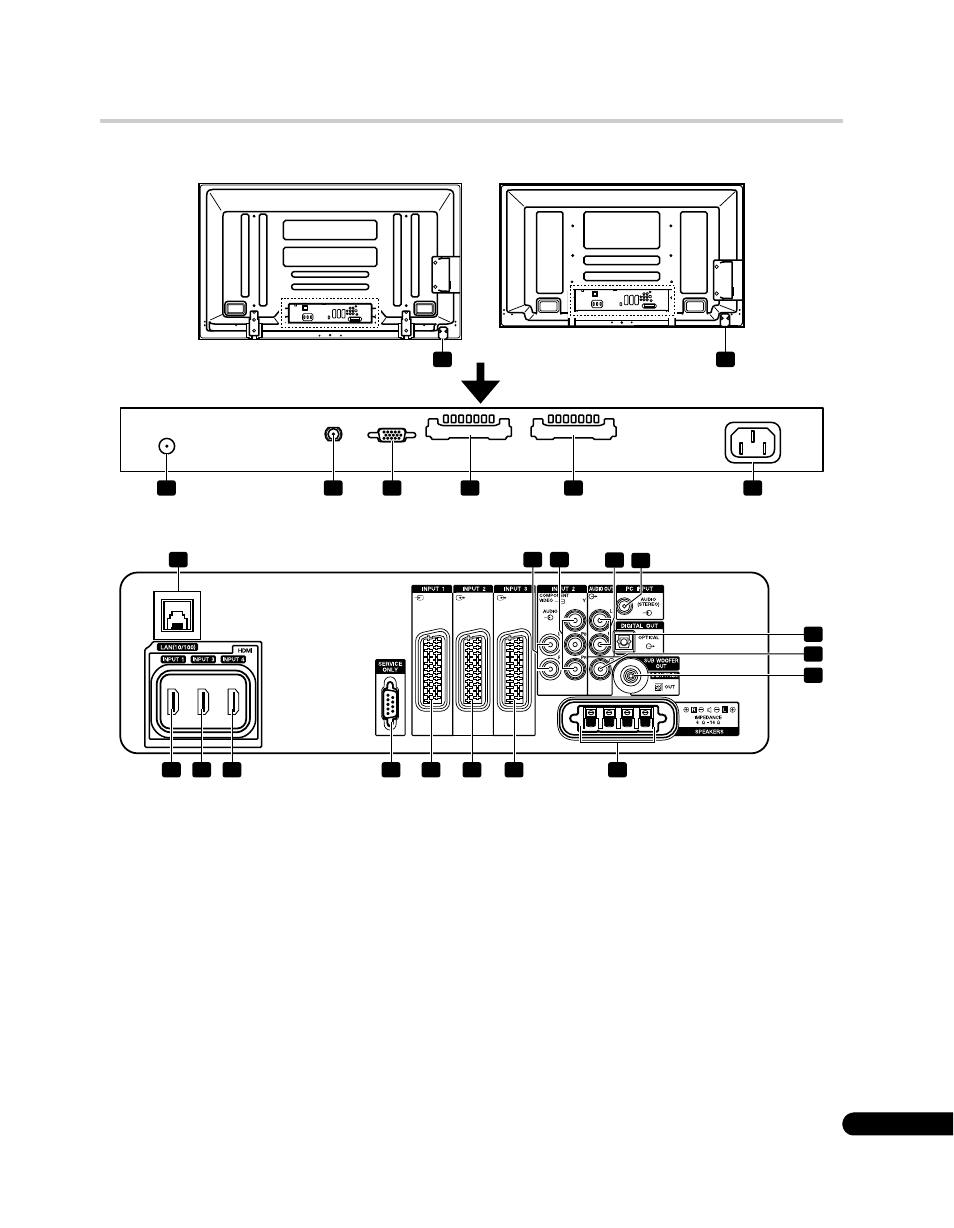

Телевизор с плоским экраном
(
Вид сзади)
1
Кнопка
2
Входной разъем ANT (Антенна)
• Через этот разъем может подаваться питание
3
Входной разъем SAT (Спутник)
4
Разъем PC INPUT (Анaлoгoвый RGB)
5
Разъем COMMON INTERFACE 1 (ОБЩИЙ ИНТЕРФЕЙС)
6
Разъем COMMON INTERFACE 2 (ОБЩИЙ ИНТЕРФЕЙС)
7
Разъем AC IN
8
Разъем INPUT 1 (HDMI)
9
Разъем INPUT 3 (HDMI)
10
Разъем INPUT 4 (HDMI)
11
Разъем RS-232C (используется для заводской настройки)
12
Разъем INPUT 1 (SCART)
13
Разъем INPUT 2 (SCART)
14
Разъем INPUT 3 (SCART)
15
Порт кабеля Ethernet
16
Разъемы INPUT 2 (Audio (Аудио))
17
Разъемы INPUT 2 (COMPONENT VIDEO: Y, P
B
, P
R
)
18
Разъемы AUDIO OUT
19
Разъем PC INPUT (Audio (Аудио))
20
Разъем DIGITAL OUT (OPTICAL)
21
Разъем SUB WOOFER OUT (ВЫХОД НИЗКОЧАСТОТНОГО
ГРОМКОГОВОРИТЕЛЯ)
22
Разъем CONTROL OUT (поддерживает SR+)
23
Разъемы SPEAKERS (правый/левый)
• Не подключайте к разъемам динамиков никаких других
устройств кроме указанных динамиков.
• Не оставляйте оголенными кабели громкоговорителя у
разъемов. Оголенные провода могут привести к короткому
замыканию или привести к повреждению системы.
T
W
W
W
T
W
W
W
7
4
5
6
3
2
1
1
19
16
18
20
22
21
8 9 10
11
12
13
14
23
17
15
Терминалы на задних панелях одинаковы для PDP-LX6090H и PDP-LX5090H.
* Расположение разъемов вы можете уточнить на схеме расположения
разъемов, которая находится на задней панели, рядом с блоком разъемов.
(PDP-LX5090H)
(PDP-LX6090H)
Разъемы верхнего блока
Разъемы среднего блока
