Pioneer KEH-1940 - Инструкция (Страница 5)

5
12. Провода динамиков
Белый: Передний левый 3
Белый/черный: Передний левый #
Серый: Передний правый 3
Серый/черный: Передний правый #
Зеленый: Задний левый 3
Зеленый/черный: Задний левый #
Фиолетовый: Задний правый 3
Фиолетовый/черный: Задний правый #
13. Голубой/белый
К управляющим контактам реле автомобиль-
ной автоматической антенны.
(Максимально 300 мA, 12 В постоянного
тока.)

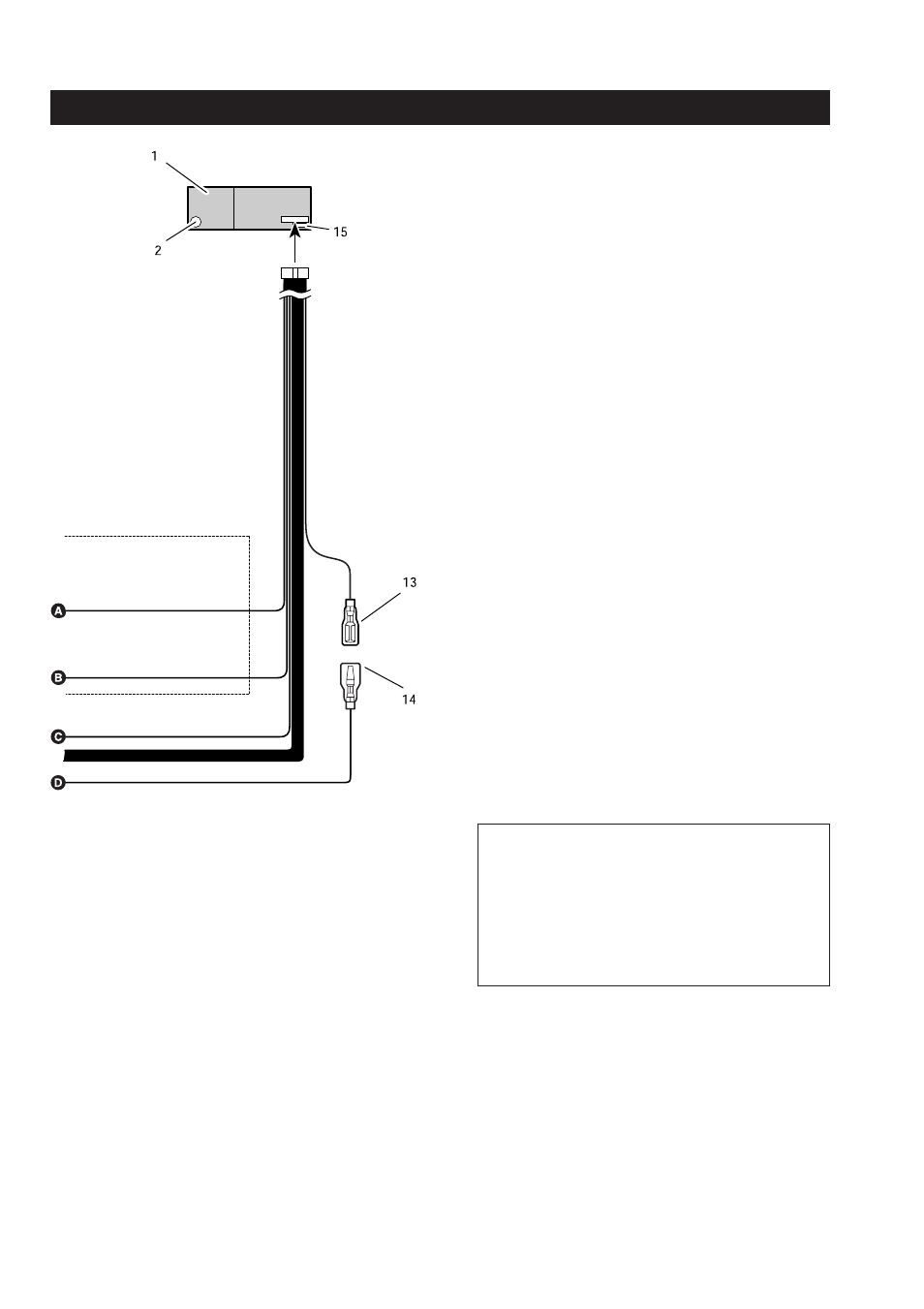

Схема соединения
14. Голубой/белый
Назначение контактов разъема ISO может
быть различным для разных типов транс-
портных средств. Соедините 13 и 14, когда
контакт 5 имеет тип антенны. В случае дру-
гих типов транспортных средств, никогда
не соединяйте 13 и 14.
15. Плавкий предохранитель
