4

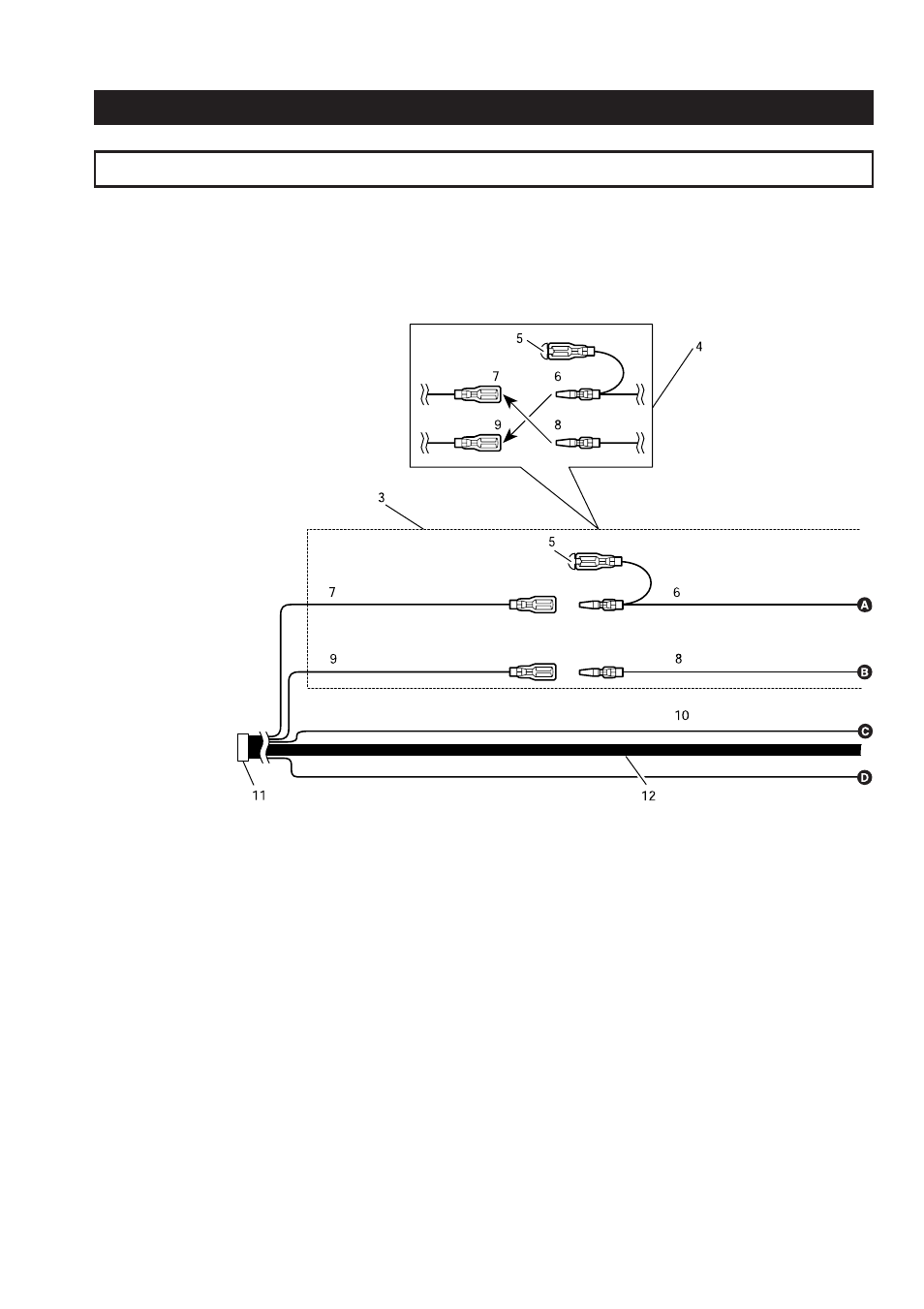

Схема подключения

Это устройство соответствует новой цветовой кодировке проводов.

1. Устройство

2. Гнездо антенны

3. Cîåäèíèòå провода одинакового цвета друг

с другом.

4. Примечание:

В зависимости от вида транспортного сред-

ства, назначение 7 и 9 может быть различ-

ным. Если дело обстоит так, убедитесь, что

Вы соединили 6 с 9 и 7 с 8. Когда кабель пи-

тания другого устройства соединен с кон-

тактом 5, заранее проверьте назначение

контакта 5 (запасной или дополнительный).

5. Колпачок

6. Желтый

К контакту, всегда обеспечиваемому пита-

нием, независимо от позиции переключате-

ля зажигания.

7. Желтый

Запасной (или дополнительный)

8. Красный

К электрическому контакту, управляемому

переключателем зажигания (12 В постоян-

ного тока) ON/OFF.

9. Красный

Запасной (или дополнительный)

10. Черный (заземление)

К корпусу транспортного средства (метал-

лическому).

11. Разъем ISO

Примечание:

В некоторых транспортных средствах,

разъем ISO может быть разделен на два. В

этом случае убедитесь, что выполнили со-

единение с обоими разъемами.
