Black plate (27,1)

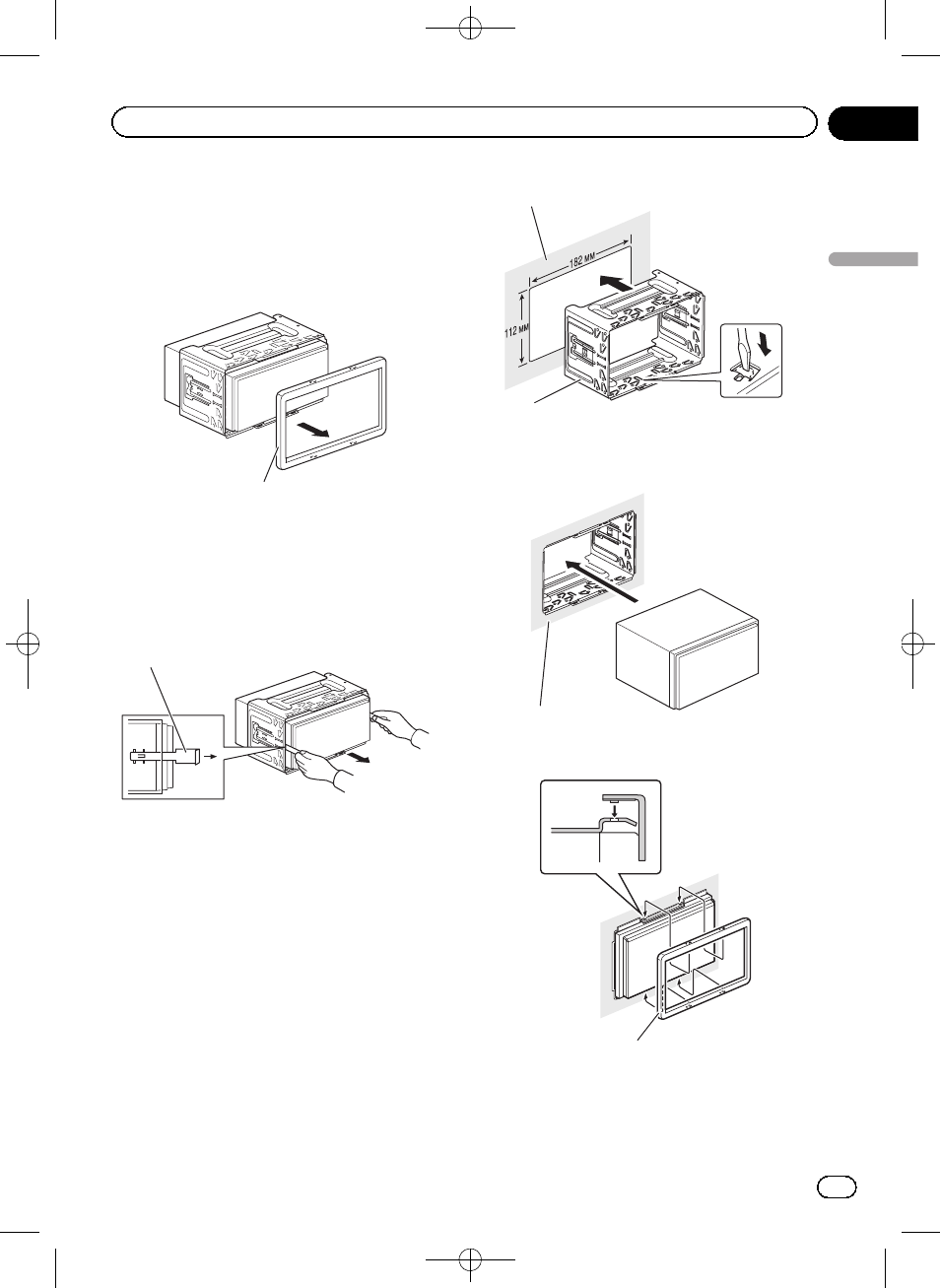

Перед установкой
навигационного блока
1 Снимите накладную рамку.
Чтобы снять накладную рамку, потяните
наружу ее верхнюю и нижнюю часть.
Накладная рамка
2 Вставьте прилагаемые ключи для
извлечения с обеих сторон устройства
до тех пор, пока они не защелкнутся на
месте.
3 Потяните устройство из держателя.
Ключ для извлечения
Установка с помощью держателя
1 Вставьте держатель в приборную
панель.
Вставив держатель в приборную панель,
выберите и согните петли, соответствую-
щие толщине материала приборной пане-
ли. (Установите навигационный блок
максимально надежно с помощью верхних
и нижних петель. Для прочной фиксации
данного блока необходимо согнуть петли
на 90 градусов.)
Приборная панель
Держатель
2 Установите данное устройство в
держатель.
Приборная панель
3 Установите накладную рамку.
Накладная рамка
<CRB4242-A>27
Ru
27
Раздел
03
Установка
Установка
