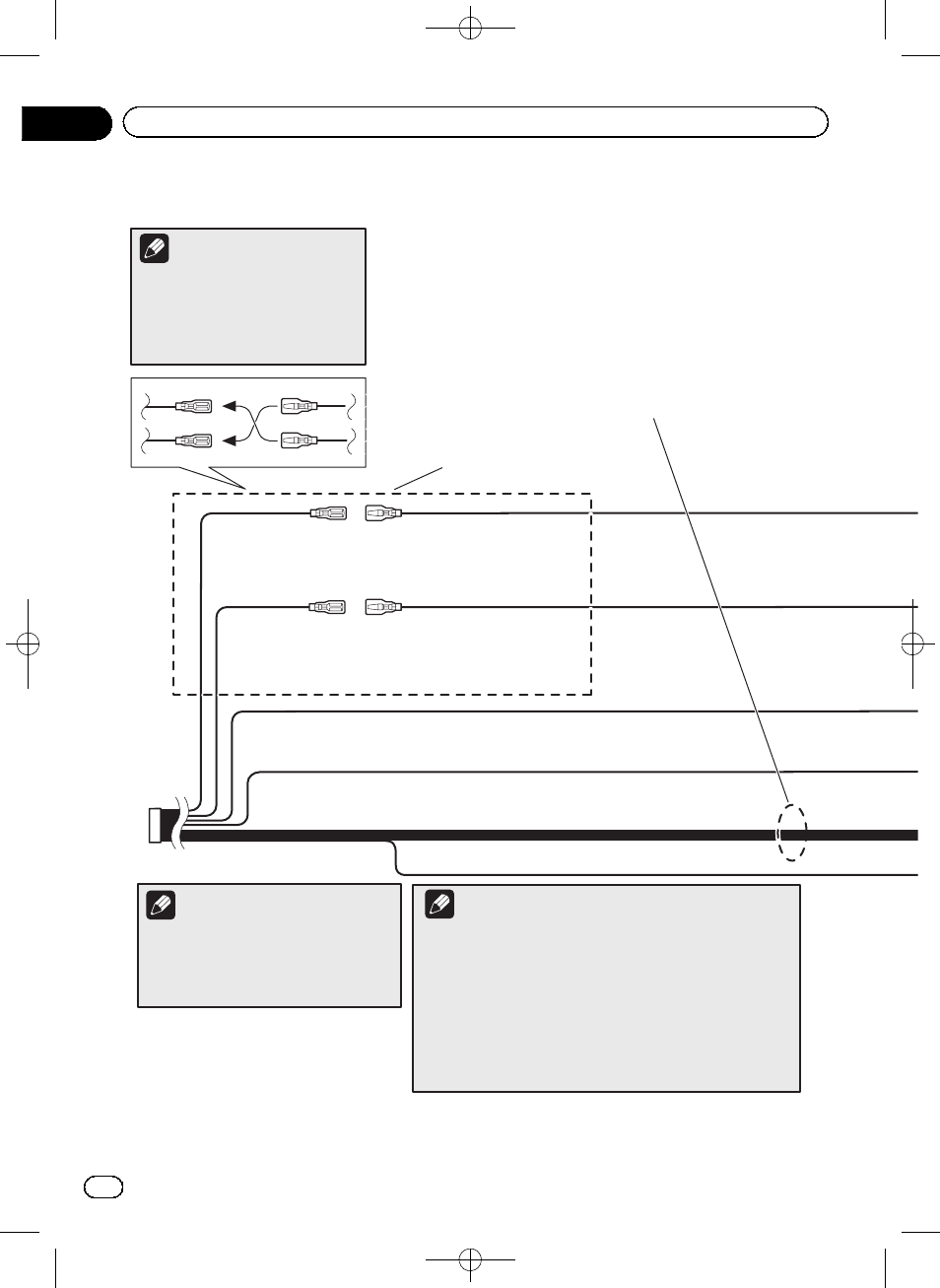

Подключение силового шнура (1)
В зависимости от типа автомобиля
функция проводов *2 и *4 может
отличаться. В этом случае
убедитесь, что подсоединили *1 к *4
и *3 к *2, как показано на рисунке.
Примечание
Примечания
· Когда низкочастотный сабфувер (*5) подсоединен к данной
навигационной системе вместо заднего динамика, измените
установку заднего выхода в начальных установках.
(Обратитесь к Руководству по эксплуатации.) Выход
сабвуфера данной навигационной системы является
монофоническим.
· При использовании низкочастотного сабфувер 70 Вт (2
Ω),
убедитесь, что подсоединили фиолетовые и
фиолетовые/черные кабели к данной навигационной
системе. Не соединяйте ничего с зеленым и
зеленым/черным кабелями.
*2
*1
*4
*3
Соедините провода одного
цвета друг с другом.
Желтый (*2)
Запасной (или
вспомогательный)
Красный (*4)
Вспомогательный
(или запасной)
Желтый (*1)
К клемме, находящейся под
напряжением, независимо от
положения замка зажигания.
Красный (*3)
К электрической клемме,
управляемой замком зажигания
(12 В Пост. ток) ВКЛ/ВЫКЛ.
Оранжевый/белый
К клемме переключателя освещения.
Черный (земля)
К кузову (металл) автомобиля.
В некоторых автомобилях ISO
соединитель может быть разделен на
два. В этом случае, убедитесь, что
подсоединили оба соединителя.
Примечание
ISO соединитель
Провода динамиков
Белый:
Передний левый
Белый/черный:
Передний левый
Серый:
Передний правый
Серый/черный:
Передний правый
Зеленый:
Задний левый
или Низкочастотный сабфувер (*5)
Зеленый/черный:
Задний левый
или Низкочастотный сабфувер (*5)
Фиолетовый: Задний правый
или Низкочастотный
сабфувер
(*5)
Фиолетовый/черный: Задний правый
или Низкочастотный сабфувер (*5)
<CRB4242-A>14
Ru
14
Раздел
02
Подключение системы
