Другие подключения
41
Ru
Глава 11:
Другие подключения
Предупреждение
• Перед выполнением или изменением схем подсоединения отключите питание и
отсоедините кабель питания от электророзетки. Подсоединение компонентов к
электросети должно быть последней операцией по подключению, которая выполняется в
системе.
• Будьте внимательны, не допускайте контактов кабелей громкоговорителей,
подключенных к разным разъемам.
• Можно использовать громкоговорители с номинальным сопротивлением от 6 до 16 Ω (если
предполагается использование громкоговорителей с сопротивлением менее 8 Ω, см. раздел
Изменение сопротивления громкоговорителей на стр. 47).
Настройка громкоговорителей B второй зоны
После выбора пункта SB 2ND Z в Настройка задних громкоговорителей объемного звучания
на стр. 28, можно использовать громкоговорители, подключенные к разъемам
громкоговорителей (задних, объемного звучания) B на задней панели для прослушивания
стереофонического воспроизведения в другой комнате. См. раздел Смена настройки
акустической системы ниже для получения информации о способах прослушивания,
доступных при такой настройке.
1
Подсоедините пару громкоговорителей к разъемам задних громкоговорителей
объемного звучания на задней панели.
Подсоедините их таким же образом, как подсоединены громкоговорители в разделе
Подсоедините громкоговорители на стр. 15. При размещении громкоговорителей в другой
комнате убедитесь в том, что вы прочли раздел Советы по расположению громкоговорителей
на стр. 16.
2
Выберите пункт SB 2ND Z в меню “SB. SYSTEM”.
См. указания раздела Настройка задних громкоговорителей объемного звучания на стр. 28.
Смена настройки акустической системы
Если в разделе Настройка задних громкоговорителей объемного звучания на стр. 28 выбран
пункт SB 2ND Z, можно использовать три настройки при помощи кнопки SPEAKERS
(ГРОМКОГОВОРИТЕЛИ). Если выбрана настройка SB NORM. или SB BIAMP, постоянно
выбрана акустическая система SPA или SPAB (соответственно). Приведенные ниже
настройки действуют только при выборе параметра SB 2ND Z.
1
• Используйте кнопку SPEAKERS на передней панели для выбора настроек системы
громкоговорителей.
Нажмите повторно для выбора настройки системы громкоговорителей:
• SPA – Звук выводится из громкоговорителей, подключенных к контактам
громкоговорителя A (возможно многоканальное воспроизведение).
• SPB – Звук выводится из двух громкоговорителей, подключенных к акустической
системе B (возможно только стереофоническое воспроизведение).
• SPAB – звук выводится через систему громкоговорителей A (до 5 каналов в зависимости
от источника), два громкоговорителя системы B и низкочастотный громкоговоритель.
Многоканальные источники (воспроизводящиеся через акустическую систему A)
декодируются для стереофонического воспроизведения через акустическую систему B.
Подключение передних громкоговорителей к двум усилителям
При подключении громкоговорителей к двум усилителям высокочастотный и низкочастотный
динамики подключаются к двум разным усилителям (в данном случае к разъемам передних и
задних громкоговорителей объемного звучания) для повышения качества разделения звука.
Для этого используемые громкоговорители должны иметь возможность подключения к двум
усилителям (иметь отдельные разъемы для высоких и низких частот), и повышение качества
звучания будет зависеть от типа используемых громкоговорителей.
1
Подсоедините громкоговорители в соответствии с приведенными ниже указаниями.

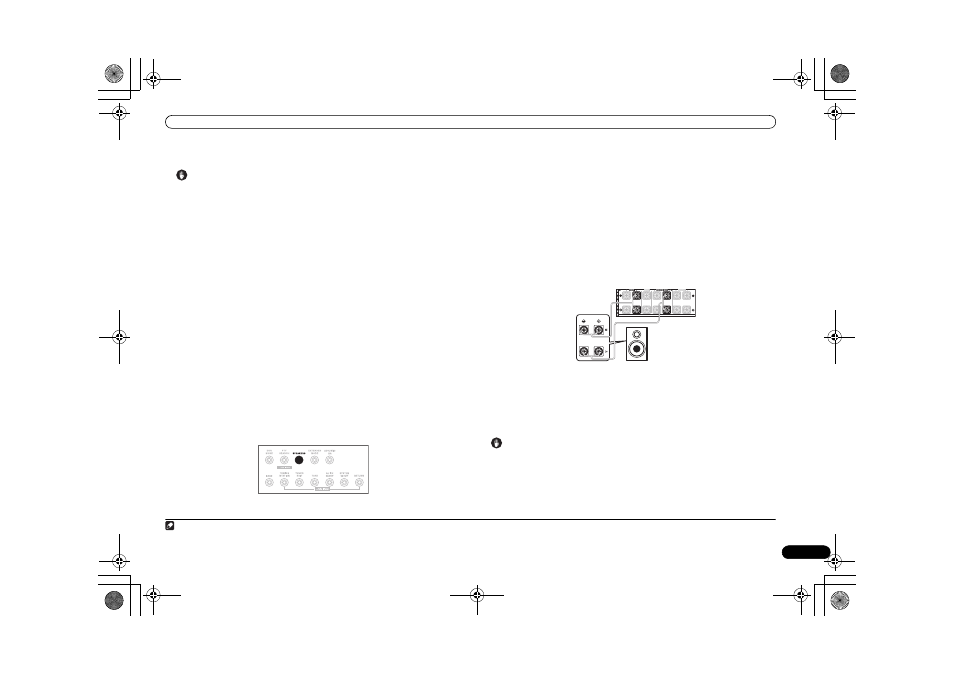

На схеме ниже показаны соединения при подключении двух усилителей к переднему левому
громкоговорителю. Подключите правый громкоговоритель аналогичным образом.
Поскольку на разъемы переднего и заднего громкоговорителей объемного звучания выводится
один и тот же аудиосигнал, не важно какой из наборов (передние или задние объемного
звучания) подключен к каким разъемам (Hi (высокочастотным) или Low (низкочастотным))
громкоговорителя.
• Убедитесь в том, что подключение + / – выполнено правильно.
2 Выберите настройку SB BIAMP в меню “SB. SYSTEM”.
См. раздел Настройка задних громкоговорителей объемного звучания на стр. 28 для
получения информации об использовании разъемов задних громкоговорителей объемного
звучания.
Предупреждение
• Большинство громкоговорителей с разъемами Hi (высокочастотными) и
Low (низкочастотными) имеют две металлических пластины для соединения разъемов
Hi (высокочастотных) и Low (низкочастотных). При подключении двух усилителей к
громкоговорителям эти пластины необходимо удалить во избежание серьезных
повреждений усилителя. Для получения дополнительной информации см. руководство
громкоговорителя.
• Если используемые громкоговорители имеют съемный разделительный фильтр, убедитесь
в том, что при подключении двух усилителей он не снят. Это может привести к
повреждению громкоговорителей.
Примечание
1 • Воспроизведение звука низкочастотным громкоговорителем зависит от настроек, описанных в разделе Настройка громкоговорителей на стр. 31. Однако, если выше выбран пункт SPB, из низкочастотного
громкоговорителя звук слышен не будет (канал низкочастотных эффектов не декодирован).
• В зависимости от установок, описанных в разделе Настройка задних громкоговорителей объемного звучания на стр. 28, вывод сигнала из разъемов предварительного усилителя может измениться.
• Все системы громкоговорителей (кроме соединений SB 2ND Z ) выключены, если подсоединены головные телефоны.
Передний левый
громкоговоритель
