Подключение
16
Ru
Предупреждение
• Оголенные концы провода громкоговорителя должны быть обязательно скручены и
вставлены в контакт громкоговорителя до конца. Для подключения громкоговорителей к
ресиверу используйте провод хорошего качества.
Убедитесь в том, что кабель громкоговорителя,
который вы используете, подготовлен
соответствующим образом, с обоих его концов
на 10 мм удалена изоляция, а оголенные жилы
провода скручены (рис. A).
Отверните контакт на несколько оборотов, пока
не появится промежуток, в который можно
вставить оголенный провод (рис. B). Вставив
провод, затяните контакт, чтобы провод был
надежно зажат (рис. C).
Предупреждение
• Если система включена, прикосновение к контактам громкоговорителей опасно. Чтобы
избежать опасности поражения электрическим током, при подключении или отключении
кабелей громкоговорителей отсоединяйте кабель питания.
Советы по расположению громкоговорителей
Обычно при изготовлении громкоговорителей учитывается их предстоящее расположение.
Одни предназначены для напольного размещения, наилучшее звучание других достигается их
расположением на стойках. Некоторые следует располагать у стен, другие - на расстоянии от
них. Приведенные здесь рекомендации предназначены для получения наилучшего качества
звучания громкоговорителей, однако, для максимального использования возможностей
громкоговорителей следует выполнять указания по расположению, приведенные их
изготовителем.
• Расположите передние левый и правый громкоговорители на одинаковом расстоянии от
телевизора.
• В случае расположения громкоговорителей около телевизора рекомендуется использовать
громкоговорители магнитозащищенного типа, чтобы избежать возможных помех, таких
как изменение цвета изображения при включении телевизора. Если громкоговорителей
магнитозащищенного типа нет и на экране телевизора заметно искажение цветов,
отодвиньте громкоговорители от телевизора.
• Если используется центральный громкоговоритель, разместите передние
громкоговорители под большим углом. Если нет – под меньшим углом.
• Расположите центральный громкоговоритель под телевизором или над ним, чтобы звук
центрального канала исходил от экрана телевизора. Убедитесь также в том, что
центральный громкоговоритель не пересекает линию, образованную выступающими
краями левого и правого громкоговорителей.
• Лучше всего поверните громкоговорители в направлении точки прослушивания. Угол
зависит от размера помещения. Для более просторных помещений используйте меньший
угол.
• Громкоговорители объемного звучания и задние громкоговорители объемного звучания
следует размещать на высоте 60 – 90 см над ухом слушателя и слегка наклонять вниз.
Убедитесь в том, что громкоговорители не направлены навстречу друг другу.
• Для получения наилучшего качества объемного звучания установите громкоговорители,
как показано ниже. Для предотвращения несчастных случаев и улучшения качества
звучания выполняйте надежную установку всех громкоговорителей.
Предупреждение
• Если центральный громкоговоритель размещен над телевизором, обязательно закрепите
его с помощью специального материала или любым другим подходящим способом, чтобы
избежать травмы или повреждений в результате падения громкоговорителя с телевизора,
вызванного внешними сотрясениями, например землетрясением.
• Проверьте, чтобы оголенные провода от громкоговорителей не касались задней панели -
это может вызвать автоматическое выключение ресивера.

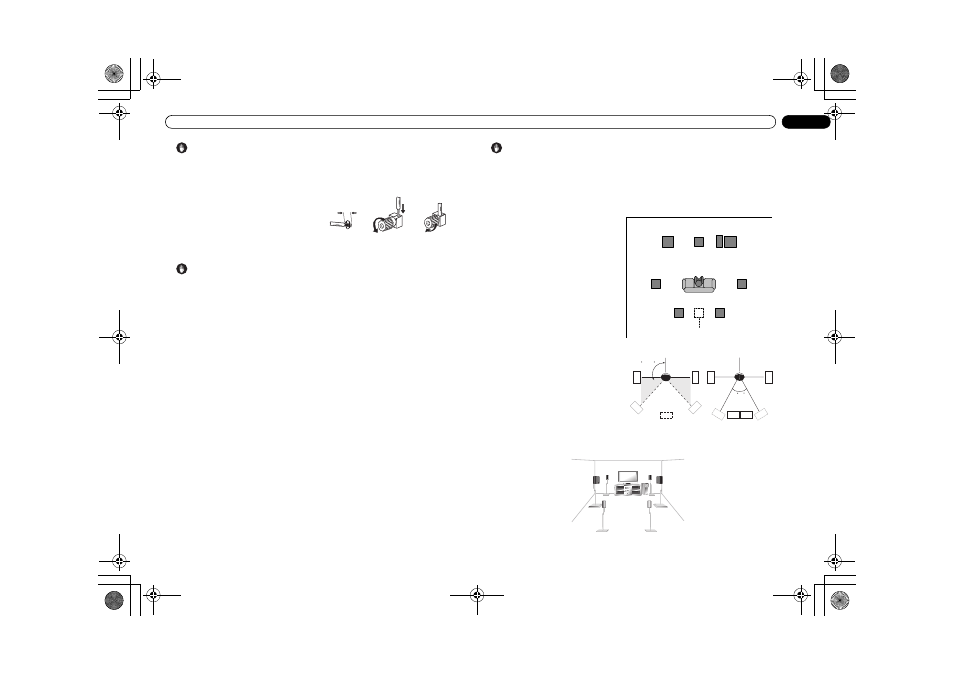

Установка громкоговорителей: вид сверху
Установка громкоговорителей, 7.1-канальная схема: объемный вид
00
ɪɢɫ$
ɪɢɫ%
ɪɢɫ&
Вы можете обратиться к схеме установки
громкоговорителей объемного звучания на
стр. 7.
На схемах ниже показаны рекомендуемые
варианты размещения громкоговорителей
объемного звучания и задних
громкоговорителей объемного звучания. На
первой схеме (рис. А) показано размещение с
одним подключенным задним
громкоговорителем объемного звучания
(или без него). На второй схеме (рис. Б)
показано размещение с двумя задними
громкоговорителями объемного звучания.
Ʌɟɜɵɣɨɛɴɟɦɧɨɝɨ
ɡɜɭɱɚɧɢɹ
ɉɪɚɜɵɣɨɛɴɟɦɧɨɝɨ
ɡɜɭɱɚɧɢɹ
ɉɨɥɨɠɟɧɢɟɞɥɹɩɪɨɫɥɭɲɢɜɚɧɢɹ
ɉɟɪɟɞɧɢɣ
ɥɟɜɵɣ
ɉɟɪɟɞɧɢɣ
ɩɪɚɜɵɣ
ɐɟɧɬɪɚɥɶɧɵɣ
Ʌɟɜɵɣɡɚɞɧɢɣ
ɝɪɨɦɤɨɝɨɜɨɪɢɬɟɥɶ
ɨɛɴɟɦɧɨɝɨɡɜɭɱɚɧɢɹ
ɉɪɚɜɵɣɡɚɞɧɢɣ
ɝɪɨɦɤɨɝɨɜɨɪɢɬɟɥɶ
ɨɛɴɟɦɧɨɝɨɡɜɭɱɚɧɢɹ
2ɞɢɧɨɱɧɵɣɡɚɞɧɢɣɝɪɨɦɤɨɝɨɜɨɪɢɬɟɥɶ
ɨɛɴɟɦɧɨɝɨɡɜɭɱɚɧɢɹ
ɇɢɡɤɨɱɚɫɬɨɬɧɵɣ
ɝɪɨɦɤɨɝɨɜɨɪɢɬɟɥɶ
a
ɪɢɫ$
ɪɢɫ%
/6
ɅɈ
/6
ɅɈ
56
ɉɈ
56
ɉɈ
6% ɁɈ
/6
ɅɈ
56
ɉɈ
a
6%/
ɅɁɈ
6%/
ɅɁɈ
6%5
ɉɁɈ
6%5
ɉɁɈ
