Монтаж Монтаж 03
21
1
3
4
6
7
8
2
5
1
+
2
2 1
5
+
7
3
3
+
9
+
+ +
9
3
1
2
9 Серый/черный
0 Зеленый
! Зеленый/черный
" Фиолетовый
§ Фиолетовый/черный
$ Черный (заземление на корпус)
Подсоедините к зачищенному участку
металла без краски.
% Желтый
Подсоедините к клемме питания на 12 В
пост. тока.
& Красный
Подсоедините к клемме, контролируемой
выключателем зажигания (12 В пост. тока).
/ Синий/белый
Подключите к внешнему системному блоку
дистанционного управления или управляю-
щему блоку реле автоматической антенны
автомобиля (макс. 300 мА, 12 В пост. тока).
( Оранжевый/белый
Подключите к клемме выключателя
освещения
) Сабвуфер (4 Ом)
= Сабвуфер на 70 Вт (2 Ом) подключается к
устройству с использованием фиолето-
вого и фиолетового/черного проводов. Не
используйте для подключения устройств
зеленый и зеленый/черный провода.
a Не используется
b Сабвуфер (4 Ом) x 2
1 Системный блок дистанционного управ-
ления Подключается с использованием
синего/белого кабеля
2 Усилитель (приобретается отдельно)
3 Подключается с использованием RCA-
кабелей (приобретаются отдельно)
4 К выходу для тыловых АС
5 Тыловая акустическая система
6 К выходу для фронтальных АС
7 Фронтальная акустическая система
8 К выходу на сабвуфер
9 Сабвуфер
Примечания
• Используя конфигурацию с двумя АС, не
подключайте никаких устройств к свобод-
ным акустическим клеммам.
• Измените настройки устройства, используя
меню настроек. См. S/W control (настройки
тылового канала и сабвуфера) на стр. 19.
Сабвуферный выход этого устройства моно-
фонический.

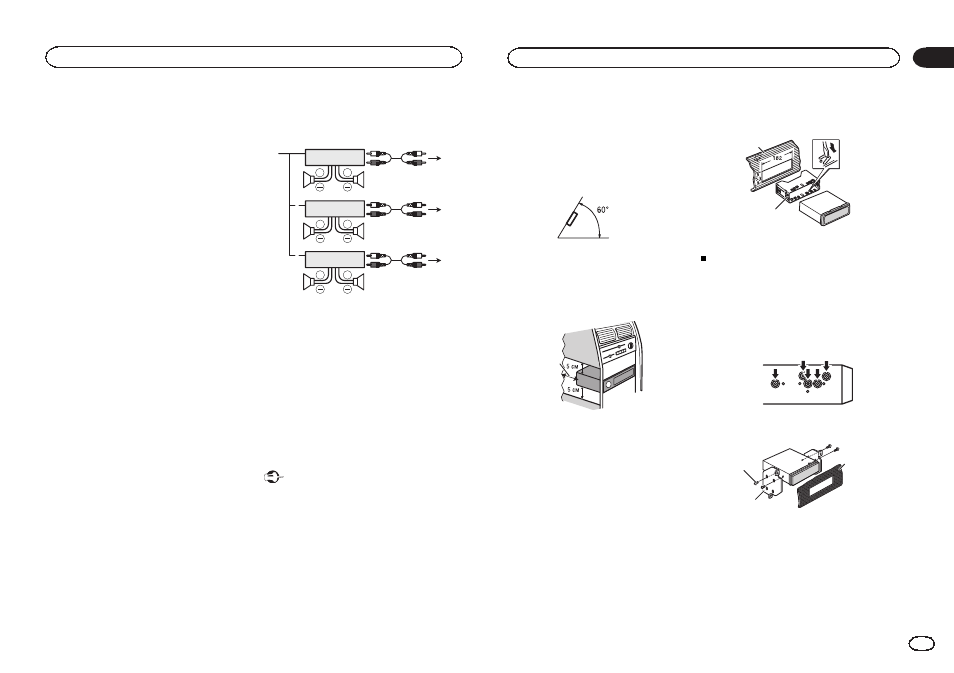

Усилитель (приобретается отдельно)
Схема подключения с использованием допол-
нительного усилителя.
Монтаж
Важные замечания
• Перед окончательным монтажом проверьте
все соединения.
• Не используйте неразрешенные детали,
так как это может вызвать неправильное
функционирование.
• Проконсультируйтесь с сервисным центром,
если монтаж требует сверления отверстий
или иной модификации автомобиля.
• Не устанавливайте это устройство в места,
— где оно может мешать управлению автомо-
билем,
— где оно может стать причиной травмы
пассажира при резкой остановке.
• Полупроводниковое лазерное устройство
внутри может оказаться поврежденным
в случае перегрева. Не устанавливайте
устройство вблизи источников тепла, напри-
мер у выходного отверстия обогревателя.
• Оптимальная производительность дости-
гается при установке устройства под углом
менее 60°.
• При монтаже обеспечьте условия для рас-
сеяния тепла от работающего устройства,
оставьте достаточно пространства за задней
панелью и проследите, чтобы кабели не
перекрывали вентиляцию.
Фронтальное/тыловое крепление DIN
Это устройство устанавливается методом
фронтального или тылового крепления.
При монтаже используйте приспособления,
имеющиеся в широкой продаже.
Фронтальное крепление DIN
1 Вставьте держатель в отверстие на при-
борной панели.
Для установки в неглубокую переднюю панель
используйте входящий в комплект держатель
Если места достаточно, используйте держатель,
имеющийся в автомобиле
2 Закрепите держатель, согнув металлические
зубцы на 90° при помощи отвертки.
1
2
1 Приборная панель
2 Держатель
Убедитесь, что устройство прочно стало на место.
Непрочная установка может привести к прерыванию
звука или другим отказам.
Тыловое крепление DIN
1 Выберите подходящую позицию, в которой
отверстия на кронштейне и на боковых сторонах
этого устройства совпадают.
2 Затяните по два винта с каждой стороны.
1 Винт с полукруглой головкой (5 мм х 8 мм)
2 Кронштейн
3 Приборная панель или консоль
Оставьте доста-
точно свободного
пространства
