Pioneer DEH-X7650SD - Инструкция (Страница 20)

Монтаж Монтаж 03
20
Заземляющий
провод
Усилитель
мощности
Металлические
части корпуса
Другие устройства
(другие электронные
устройства в автомобиле)
Есть положение АСС Нет положения АСС
7 8
9
1 2 3 4 5
6
!
"
0
!
"
§
0
=
a
2
4
L
+
)
F
SW
R
1
3
6
7 8
9
!
"
§ 0
+
+
+
$
%
&
/
( +
2
4
L
+
5
F
R
R 1
3
6
7 8
9
!
"
§ 0
+
+
+
$
%
&
/
(
b
1 Антенный вход 15 см
2 Предохранитель (10 А)
3 Разъем для кабеля питания
4 Вход для проводного блока дистанционного
управления
Можно подключить адаптер дистанционного
управления (приобретается отдельно)
5 Микрофонный вход (только модели DEH-
X9650BT и DEH-X8650BT)
6 Микрофон (только модели DEH-X9650BT и
DEH-X8650BT) 4 м
7 Выход для тыловых АС
8 Выход для фронтальных АС
9 Выход на сабвуфер
0 Порт USB 2 (только модели DEH-X9650BT и
DEH-X9650SD)
! Порт USB 1
" USB-кабель, 1,5 м
1 К разъему питания
2 Левая
3 Правая
4 Фронтальная акустическая система
5 Тыловая акустическая система
6 Белый
7 Белый/черный
8 Серый

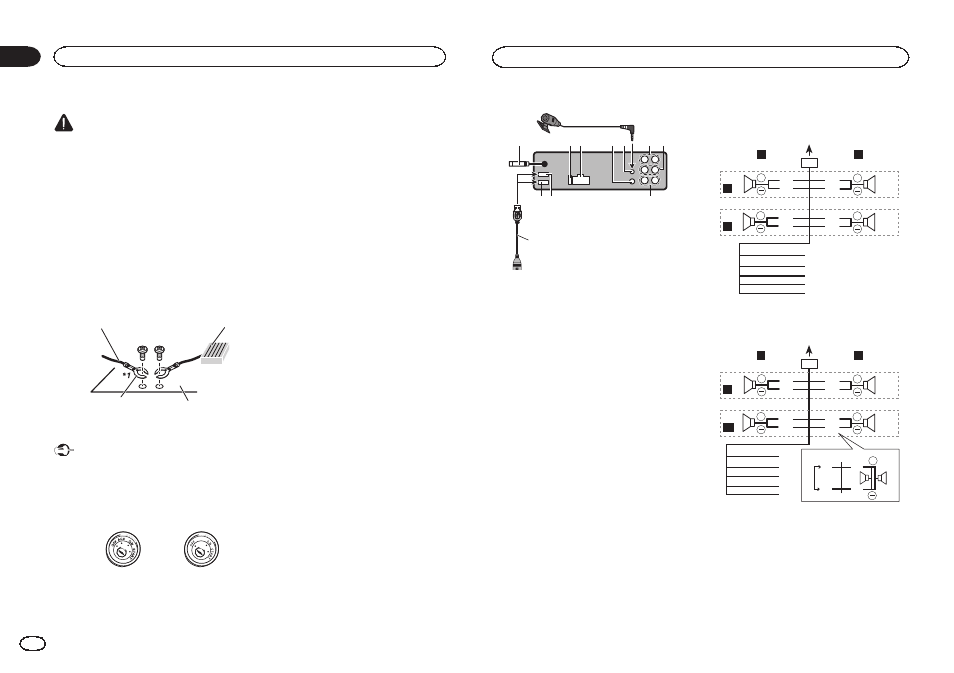

Соединения
ПРЕДОСТЕРЕЖЕНИЕ
• Используйте АС с выходной мощностью более
50 Вт и импедансом от 4 до 8 Ом. Не подключай-
те к этому устройству АС с импедансом 1-3 Ом.
• Черный провод является заземляющим. При
монтаже устройства или усилителя мощности
(приобретается отдельно) подсоединяйте
сначала провод заземления. Убедитесь, что
провод заземления надежно подсоединен к
металлическим деталям корпуса автомобиля.
Заземляющий провод устройства или уси-
лителя мощности должен подсоединяться к
корпусу отдельно. Если винт, которым крепит-
ся провод заземления ослаб или выпал, это
может вызвать неправильное функционирова-
ние, возникновение дыма или воспламенение.
*1 Не поставляется с этим устройством
Важные замечания
• При монтаже этого устройства в автомобиль,
в котором нет положения АСС в замке за-
жигания, необходимо подсоединить красный
провод к клемме, позволяющей отслеживать
положение ключа зажигания, если этого не
сделать, можно быстро посадить аккумулятор.
• Для питания этого устройства требуется ак-
кумулятор на 12 В с отрицательным полюсом,
подключенным к массе. Невыполнение этого
требования может стать причиной неправиль-
ного функционирования или воспламенения.
• Чтобы предотвратить короткое замыкание или
перегрев выполняйте следующие указания.
— Перед установкой аккумулятора отсоедините
провод, подключенный к отрицательной клемме.
— Защитите провод зажимами или липкой лен-
той. Оберните липкой лентой место контакта
провода и металлическими частями корпуса.
— Прокладывайте кабели подальше от
движущихся частей, таких как рычаг пере-
ключения скоростей или направляющие для
выдвижения сиденья.
— Не прокладывайте кабели вблизи источников
тепла.
— Подсоединяя желтый провод к аккумулятору
не пропускайте его через отверстие, ведущее
в отсек двигателя.
— При отсоединении кабелей оборачивайте
оголенные жилы изоляционной лентой.
— Не укорачивайте кабели.
— Не срезайте оболочку с кабеля, питающего
это устройство, с целью отвода проводов
для питания других устройств. Допустимая
токовая нагрузка этого кабеля ограничена.
— Используйте предохранитель только указан-
ного номинала.
— Никогда не замыкайте отрицательный кабель
акустических систем на землю.
— Никогда не соединяйте друг с другом отри-
цательные кабели нескольких акустических
систем.
• Когда это устройство подключено, управля-
ющие сигналы передаются по синему/белому
кабелю. Подключите этот кабель к внешнему
системному блоку дистанционного управления
или управляющему блоку реле автоматической
антенны автомобиля (макс. 300 мА, 12 В пост.
тока). Если автомобиль оснащен антенной,
крепящейся на лобовое стекло, подключите ее
к клемме питания усилителя антенны.
• Никогда не подключайте синий/белый кабель
к клемме питания внешнего усилителя мощ-
ности. Также никогда не подключайте его к
клемме питания автоматической антенны.
Это может привести к неправильному функ-
ционированию или быстрому истощению
аккумулятора.
Это устройство Питание
Схема подключения без подключения сабвуфера
к разъемам тыловых АС.
Схема подключения с использованием сабвуфера
без дополнительного усилителя.
