02
16
Ru
02

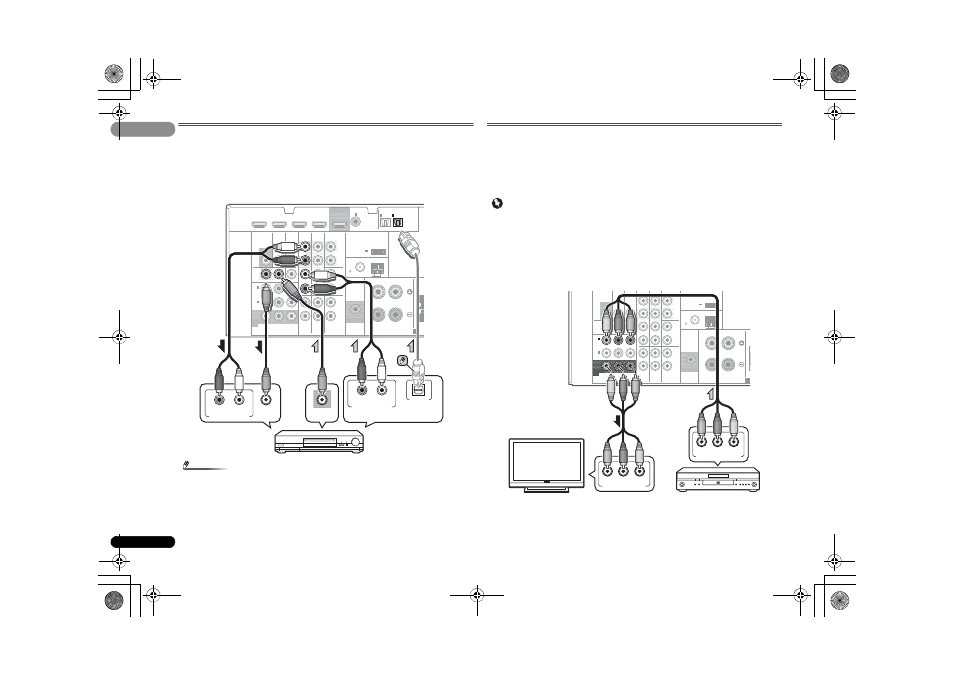

Подключение рекордера HDD/DVD, рекордера Blu-ray Disc и других
источников видеосигнала
Данный ресивер имеет аудио и видео входы и выходы, пригодные для подключения аналоговых или
цифровых видео рекордеров, включая рекордеры HDD/DVD и рекордеры Blu-ray Disc.
• Только сигналы, которые подводятся к разъему VIDEO IN, могут выводиться с разъема VIDEO
OUT.
• Аудиосигналы, которые подводятся через цифровой терминал, будут выводиться с аналогового
терминала.
Примечание
• Для прослушивания аудио с компонента-источника, подключенного к этому ресиверу с
помощью оптического кабеля, прежде всего, переключитесь на вход
DVR/BDR
, затем
нажмите кнопку
SIGNAL SEL
, чтобы выбрать аудиосигнал
O2
(ОПТИЧЕСКИЙ2) (см.
Выбор входного аудиосигнала на стр. 21).
Использование разъемов компонентного видео
По сравнению с композитным видео компонентное видео обеспечивает значительно более высокое
качество изображения. Еще большими преимуществами обладает видео с прогрессивной разверткой.
При условии, что источник сигнала и телевизор поддерживают этот формат, обеспечивается очень
устойчивое изображение без мерцания. Узнать, поддерживает ли ваше оборудование видео с
прогрессивной разверткой (progressive-scan video), можно в документации к телевизору и компоненту-
источнику видеосигнала.
• По аудиоподключению см.
Подключение компонента без разъема HDMI
на стр. 15.
Внимание
• Если любой компонент-источник подключен к ресиверу через вход компонентного видео,
телевизор также следует подключить к ресиверу при помощи гнезд
COMPONENT VIDEO
MONITOR OUT
.
• Если необходимо, назначьте входы компонентного видео для подключенного источника сигнала.
Это необходимо сделать, только если подключение выполнено не в соответствии со следующими
параметрами по умолчанию:
-
COMPONENT VIDEO IN 1: DVD
-
COMPONENT VIDEO IN 2: DVR/BDR
Подробнее см. раздел Меню назначения входов на стр. 33.
HDMI
VIDEO
COMPONENT VIDEO
DVR/
BDR
L
R
R
L
Y
P
B
P
R
COAXIAL
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
OUT
A
DVR/BDR
OUT
CD-R/TAPE
SURR BACK/
FRONT HEIGHT
L
R
PRE OUT
(Single)
IN
(
CD
)
1
SUBWOOFER
IN
IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR/
BDR
)
IN
2
DVR/BDR IN
DVD IN
BD IN
VIDEO IN
(
TV/SAT
)
IN
1
(
CD-R/TAPE
)
IN
2
FM
UNBAL
75
(
OUTPUT 5 V
0.1 A MAX
)
ADAPTER PORT
AM LOOP
FRONT
R
L
CENT
R
L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
R
L
ANALOG AUDIO IN
OPTICAL
VIDEO IN
VIDEO OUT
Выберите один
Рекордер HDD/DVD,
рекордер Blu-ray Disc, и т.д.
COMPONENT VIDEO
DVR/
BDR
L
R
R
L
Y
P
B
P
R
PRE OUT
SPEAKERS
ANTENNA
ASSIGNABLE
A
DVR/BDR
OUT
CD-R/TAPE FRONT HEIGHT
L
R
PRE OUT
(Single)
SUBWOOFER
IN
IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR/
BDR
)
IN
2
FM
UNBAL
75
(
OUTPUT 5 V
0.1 A MAX
)
ADAPTER PORT
AM LOOP
FRONT
R
L
C
Y
P
B
P
R
COMPONENT VIDEO IN
Y
P
B
P
R
COMPONENT VIDEO OUT
Проигрыватель DVD
Телевизор
