Подключение телевизора и компонентов воспроизведения

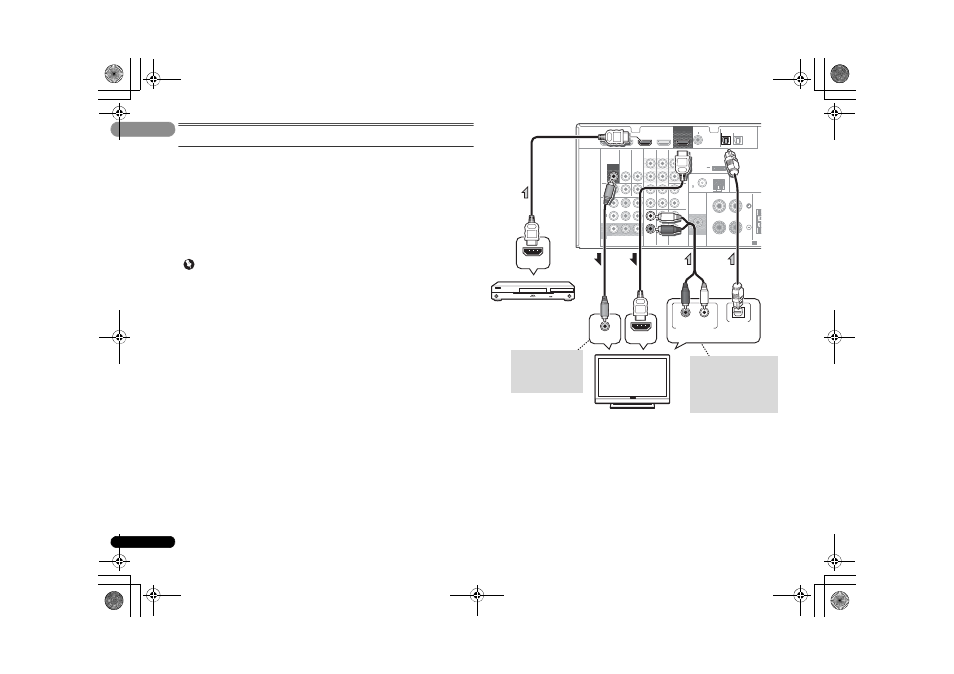

Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI или DVI (с HDCP) (проигрыватель Blu-ray Disc, и др.),
его можно подключить к данному ресиверу с помощью имеющегося в продаже кабеля HDMI.
Если телевизор и компоненты воспроизведения поддерживают функцию Control с HDMI, можно
использовать обычные функции Control с HDMI (см.
Функция Управление с HDMI
на стр. 35).
• Следующее подключение/настройка требуется для прослушивания звучания телевизора через
ресивер.
-
Если телевизор не поддерживает функцию возвратного аудиоканала через HDMI, подключите
ресивер и телевизор через аудиокабели (как показано).
-
Если телевизор поддерживает функцию возвратного аудиоканала через HDMI, звук с телевизора
вводится в ресивер через терминал HDMI, поэтому нет необходимости подсоединять
аудиокабель. В таком случае, установите параметр ARC в HDMI Setup на ON (см.
HDMI Setup
на стр. 35).
Внимание
• Если ресивер подключается к телевизору с помощью кабеля HDMI, экранный дисплей
(OSD) не будет отображаться. Убедитесь, что для подключения используется стандартный
аналоговый видеокабель RCA. В таком случае, переключитесь на аналоговый вход
телевизора, чтобы увидеть экранный дисплей устройства на телевизоре (для настройки и
т.д.).
• Если функция Control с HDMI установлена на ON, ресивер подключен к совместимому
телевизору кабелем HDMI и вход телевизора переключается на композитный или компонентный,
то вход ресивера может автоматически переключиться на TV/SAT. Если это произойдет,
переключите вход ресивера обратно на начальный вход или установите на OFF функцию Control
с HDMI (см.
HDMI Setup
на стр. 35).
VIDEO
MONITOR
OUT
HDMI
VIDEO
COMPONENT VIDEO
DVR/
BDR
L
R
R
L
Y
P
B
P
R
COAXIAL
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
OUT
A
DVR/BDR
OUT
CD-R/TAPE
SURR BACK/
FRONT HEIGHT
L
R
PRE OUT
(Single)
IN
(
CD
)
1
SUBWOOFER
IN
IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR/
BDR
)
IN
2
DVR/BDR IN
DVD IN
BD IN
VIDEO IN
(
TV/SAT
)
IN
1
(
CD-R/TAPE
)
IN
2
FM
UNBAL
75
(
OUTPUT 5 V
0.1 A MAX
)
ADAPTER PORT
AM LOOP
FRONT
R
L
CEN
VIDEO IN
HDMI IN
HDMI OUT
R
L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
OPTICAL
Выберите один
Телевизор, совместимый с HDMI/DVI
Совместимый с HDMI/DVI
проигрыватель дисков Blu-ray
Это подключение
необходимо, чтобы
увидеть экранный
дисплей устройства на
телевизоре.
Если телевизор не
поддерживает функцию
возвратного аудиоканала
через HDMI, данное
подключение требуется для
прослушивания звучания
телевизора через ресивер.
