Подключение
02
13
Ru
Совместимость проигрывателя с
телевизорами высокой четкости с
прогрессивной разверткой
Этот проигрыватель совместим с
прогрессивной системой защиты видео от
копирования Macro Vision System Copy Guard.
Потребителям следует помнить, что не все
марки телевизоров высокой четкости
полностью совместимы с данным продуктом,
что может привести к появлению помех в
изображении. При возникновении искажений в
изображениях формата 525/625 с
прогрессивной разверткой рекомендуется
переключить подключение на ‘стандартный
видеовыход’ (Interlace - чересстрочная
развертка). При наличии вопросов о
совместимости нашего телевизора с данной
моделью проигрывателя обратитесь в
фирменный сервисный центр по
обслуживанию покупателей.
Этот проигрыватель совместим со
следующими устройствами отображения
Pioneer:
PDP-505HDE, PDP-435HDE

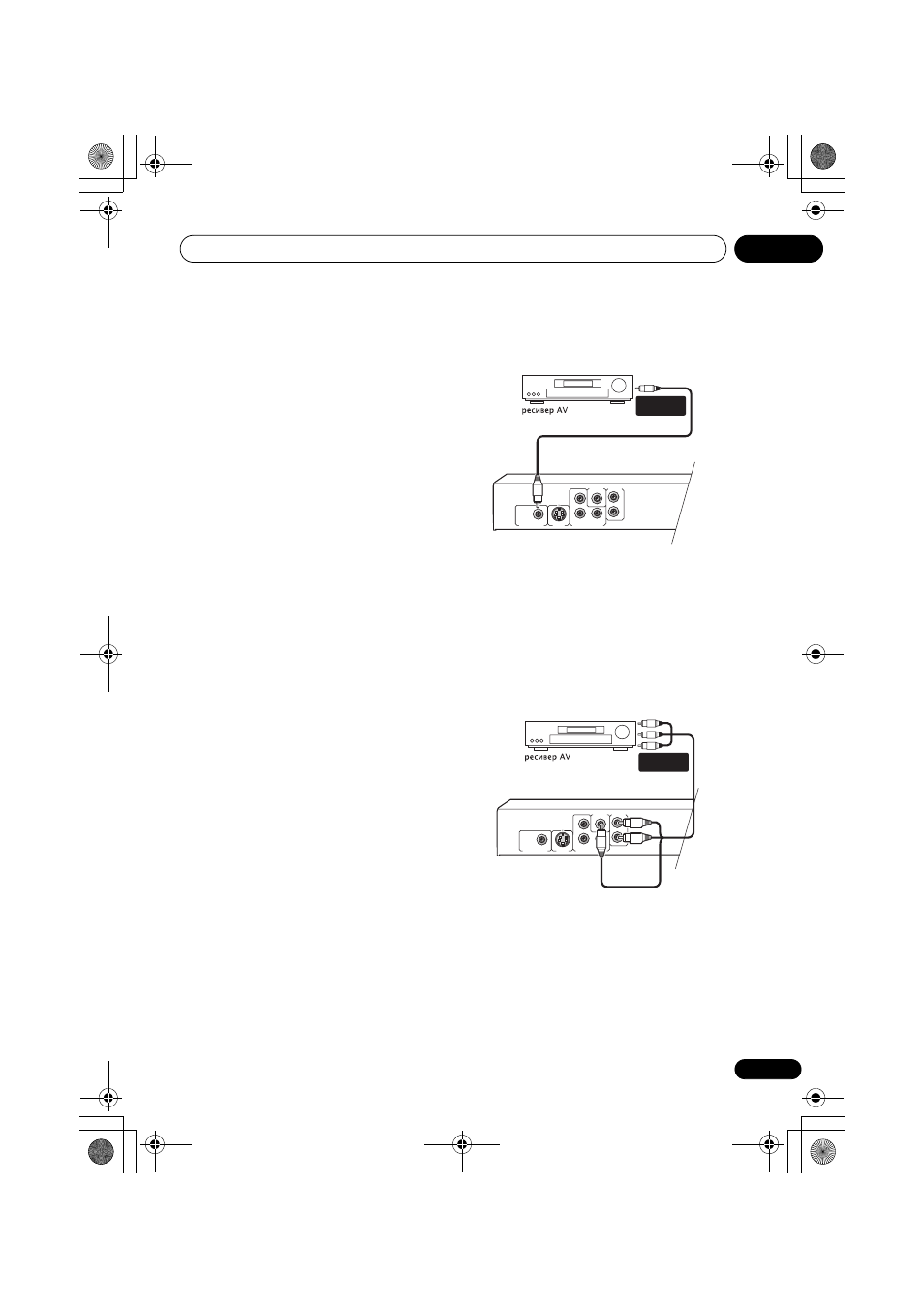

Подключение к ресиверу AV
Для прослушивания многоканального
объемного звука необходимо подключить
проигрыватель к ресиверу AV с помощью
цифрового аудиовыхода.
Помимо цифрового, рекомендуется также
выполнить стереофоническое аналоговое
подключение.
Возможно, к ресиверу AV потребуется также
подключить и видеовыход. Можно
использовать любой из имеющихся на
проигрывателе видеовыходов (на рисунке
показано подключение для стандартного
(композитного) видеосигнала).
1
Подключите гнездо DIGITAL AUDIO
OUT COAXIAL проигрывателя к
цифровому коаксиальному входу на
ресивере AV.
Используйте коаксиальный кабель (похожий
на прилагаемый видеокабель) для
подключения гнезда COAXIAL DIGITAL
AUDIO OUT к коаксиальному входу ресивера
AV.
2
Подключите аналоговые гнезда AUDIO
OUT L/R и VIDEO OUT проигрывателя к
соответствующему набору аудио- и
видеовходов на ресивере AV.
• Для подключения к ресиверу AV при
желании можно использовать разъем
SCART AV, S-video или разъемы
компонентного видео.
DIGITAL AUDIO OUT
L
R
P
R
P
B
Y
COAXIAL
COMPONENT VIDEO OUT
AUDIO OUT
S-VIDEO
OUT
VIDEO OUT
DIGITAL IN
(COAXIAL)
DIGITAL AUDIO OUT
L
R
P
R
P
B
Y
COAXIAL
COMPONENT VIDEO OUT
AUDIO OUT
S-VIDEO
OUT
VIDEO OUT
AUDIO/
VIDEO IN
