14 установка, Подключение шнура питания – Инструкция по эксплуатации Pioneer AVH-P3400DVD
Страница 94

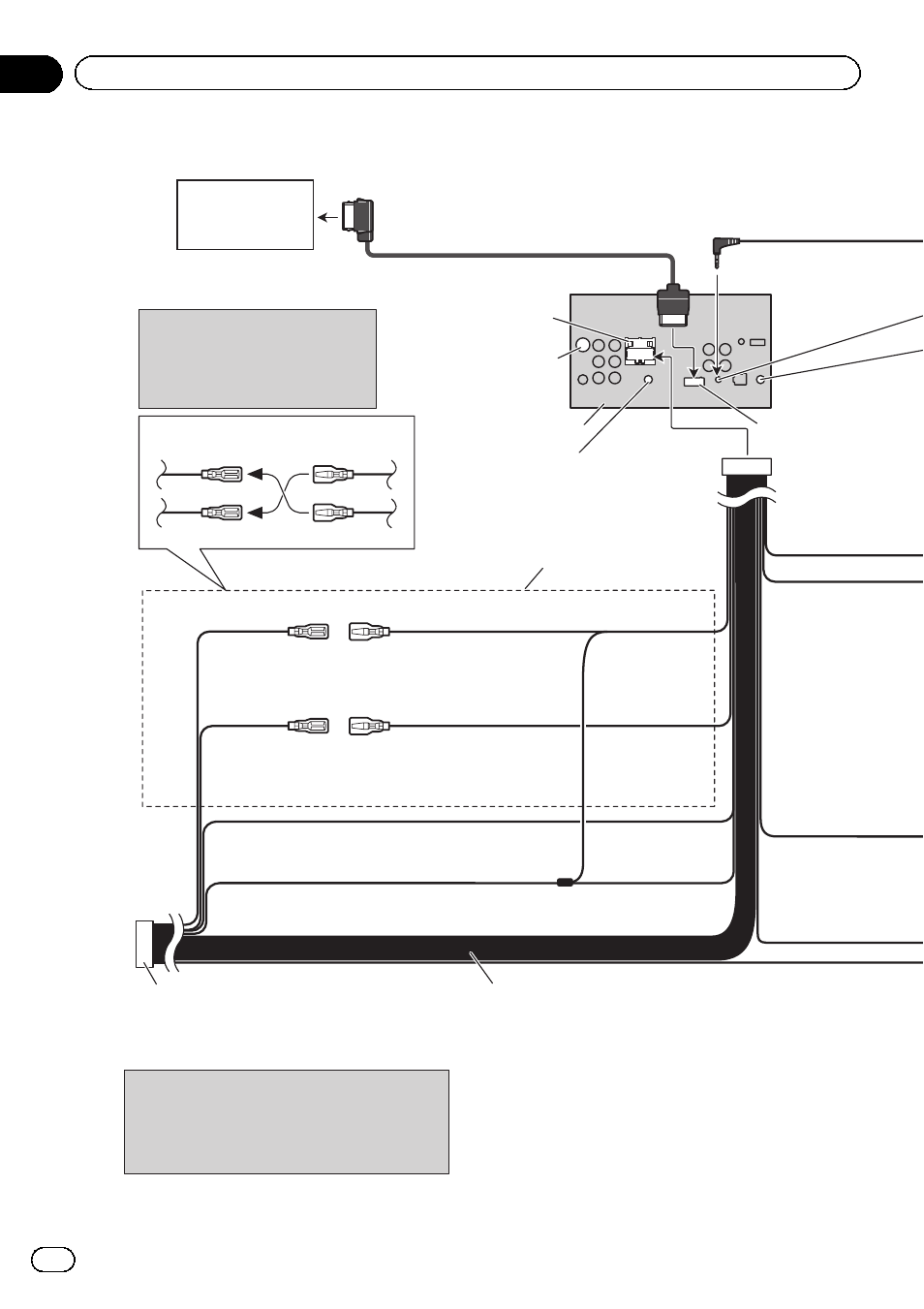

Подключение шнура питания
Провода динамиков
Белый: Передний
левый
Белый/черный: Передний
левый
Серый: Передний
правый
Серый/черный: Передний
правый
Зеленый: Задний
левый
или низкочастотный динамик
Зеленый/черный: Задний
левый
или низкочастотный динамик
Фиолетовый: Задний
правый
или низкочастотный динамик
Фиолетовый/черный: Задний правый или низкочастотный динамик
ISO разъем
Примечание:
В некоторых автомобилях ISO разъем может быть
разделен на два. В этом случае убедитесь, что
подключили оба разъема.
(только AVH-P4300DVD)
При подключении к данному устройству
многоканального процессора (DEQ-P6600), который
продается отдельно, ничего не подключайте к
проводам динамиков и дистанционному
управлению системы (голубой/белый).
Примечание:
В зависимости от типа автомобиля
функции 2* и 4* могут быть
различными. В этом случае,
убедитесь, что 1* подключили к 4* и
3* к 2*.
1*
3*
2*
4*
Желтый (2*)
Разрывный (или
вспомогательный)
Желтый (1*)
Подключите к клемме постоянно
подающей 12 В.
Соедините провода одинакового
цвета друг с другом.
Красный (4*)
Вспомогательный
(или разрывный)
Красный (3*)
Подключите к клемме,
контролируемой замком зажигания
(12 В пост. ток).
Черный (заземление на массу)
Подключите к чистому, неокрашенному металлическому участку.
Данное устройство
Вход антенны
Оранжевый/белый
Подключить к клемме выключателя освещения.
4 м
Предохранитель
(10А)
Гнездо AUX (3,5 ø) (только AVH-3400DVD)
Для подсоединения дополнительного устройства
используйте кабель с мини штекером.
Вход RGB
Возможно
подсоединение
навигационного
устройства (AVIC-F220
(продается отдельно)).
Пожалуйста, обратитесь к вашему
дилеру, чтобы справиться о
навигационном устройстве, которое
может быть подсоединено.
Вставьте 26-штырьковый кабель в
направлении, указанном на рисунке.
26-штырьковый кабель (Поставляется с
навигационной системой)
Ru
94
Раздел
14
Установка
