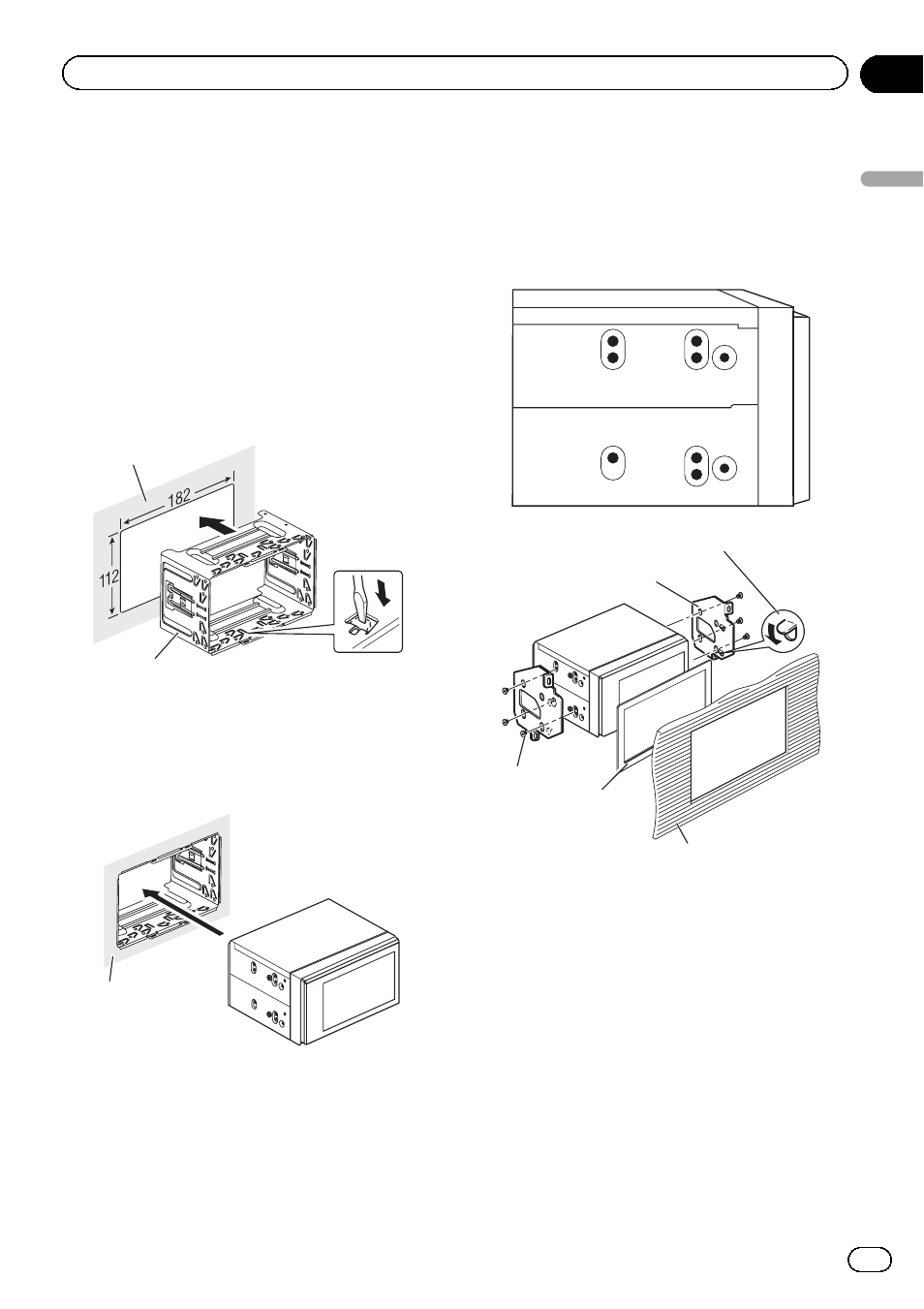

Установка с кронштейном
1
Установите кронштейн на прибор-
ную панель.
После установки кронштейна на прибор-
ную панель выберите подходящие фикса-
торы, исходя из толщиныматериала
приборной панели, и подогните их. (С по-
мощью верхних и нижних фиксаторов за-
крепите данное устройство как можно
надежнее. Для надежной фиксации устрой-
ства необходимо подогнуть фиксаторына
90
градусов.)
1
2
1 Приборная панель
2 Кронштейн
(
входит в комплект поставки)
2
Установите устройство.
1
1 Приборная панель
Установка с помощью
резьбовых отверстий на
боковых панелях устройства
% Крепление устройства на заводской
установочный кронштейн.
1
2
3
5
4
1 Подогните зажим, если он мешает уста-
новке.
2 Заводской установочный кронштейн
3 Самонарезающий винт (5 мм × 8 мм)
4 Рамка
В некоторых автомобилях между дан-
ным устройством и приборной панелью
может образоваться зазор. Чтобызапол-
нить зазор, используйте рамку, входя-
щую в комплект поставки.
5 Приборная панель или консоль
Ru
105
Раздел
14
Установка
Установка
