Подключения и названия частей
Подключения
!
После завершения всех подключений между устройствами подключите силовой кабель.
При выполнении или изменении подключений, обязательно отключите питание и отсоедините силовой кабель от розетки.
Смотрите инструкции по эксплуатации к подключаемому компоненту.
!
Используйте только поставляемый силовой кабель.
!
Используйте комплектный кабель USB или любой другой кабель, поддерживающий стандарт USB 2.0.

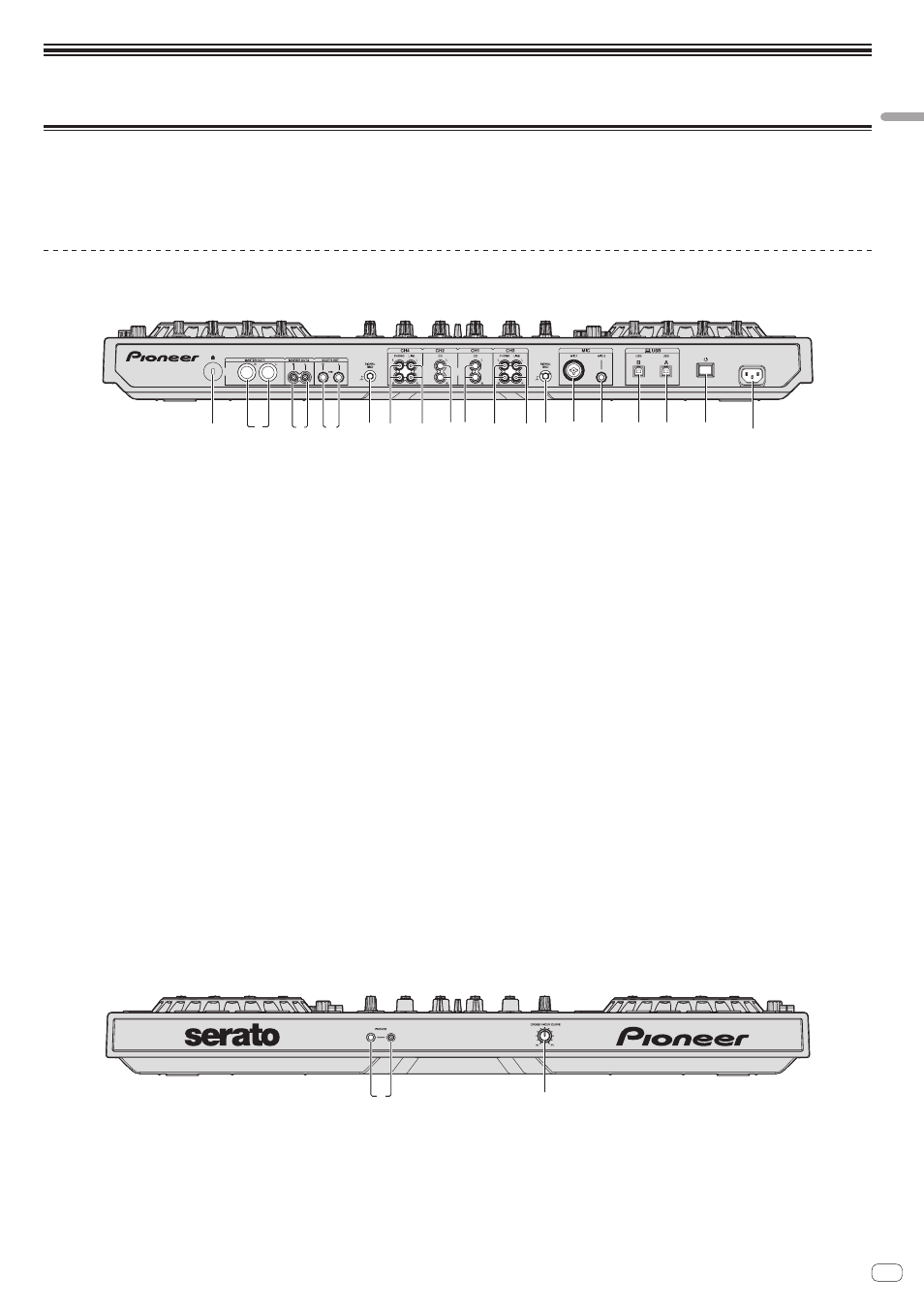

Названия частей
Задняя панель
5
5
3
9
d
b
c
e
6
7
6
7
a
2
4
8 8
1
1
Слот замка Кенсингтона
2
Терминалы MASTER OUT 1
Подключите сюда активные громкогорители, др.
!
Совместимы с симметричными выходами с коннекторами типа XLR.
3
Терминалы MASTER OUT 2
Подключите к усилителю мощности, др.
!
Совместимы с несимметричными выходами с гнездами штырькового
типа RCA.
4
Терминалы BOOTH OUT
Выходные терминалы для монитора кабинки ди-джея, совместимые с
симметричным или несимметричным выходом для коннектора TRS.
Звучание основного канала можно выводить от терминалов [BOOTH OUT]
вне зависимости от уровня аудиосигнала, установленного для основного
канала.
Уровень звука можно отрегулировать с помощью ручки
[BOOTH MONITOR].
!
Звучание будет искажаться при излишнем повышении уровня при
использовании несимметричных выходов.
5
Терминал SIGNAL GND
Сюда подключается провод заземления аналогового проигрывателя. Это
позволяет уменьшить шум при подключении аналогового проигрывателя.
6
Терминалы PHONO
Подключите к выходному проигрывающему устройству (с головкой зву-
коснимателя ММ). Не вводите сигналы линейного уровня.
!
Предварительно необходимо установить селекторный переключатель
[LINE, PHONO, USB] наверху устройства в положение [PHONO].
7
Терминалы LINE
Подключите к DJ проигрывателю или другому устройству линейного
уровня.
!
Предварительно необходимо установить селекторный переключатель
[LINE, PHONO, USB] наверху устройства в положение [LINE].
8
Терминалы CD
Подключите к DJ проигрывателю или другому устройству линейного
уровня.
!
Предварительно необходимо установить селекторный переключатель
[CD, USB] наверху устройства в положение [CD].
9
Гнездо MIC1
Сюда подключается микрофон.
!
Можно использовать коннектор XLR или штекер наушников (Ø 6,3 мм).
a
Терминал MIC2
Сюда подключается микрофон.
b
Разъем USB-B
Подключите к компьютеру.
!
Для подключения устройства к компьютеру используйте комплектный
кабель USB или любой другой кабель, поддерживающий стандарт
USB 2.0.
!
Концентратор USB не может использоваться.
c
Разъем USB-A
Подключите к компьютеру.
!
Для подключения устройства к компьютеру используйте комплектный
кабель USB или любой другой кабель, поддерживающий стандарт
USB 2.0.
!
Концентратор USB не может использоваться.
d
Переключатель u
Включает данный аппарат или устанавливает в режим ожидания.
e
Терминал AC IN
После завершения всех подключений между устройствами подключите
силовой кабель.
Используйте только поставляемый силовой кабель.
Фронтальная панель
1
2
1
Гнезда PHONES
Подключите сюда наушники.
Можно использовать стереофонические штекеры (Ø 6,3 мм) и стереофо-
нические штекеры мини-джек (Ø 3,5 мм).
!
Имеются два входных гнезда, стереофоническое гнездо и гнездо
мини-джек, но их не следует использовать одновременно. Если они
используются одновременно, при отсоединении и/или подключении
одного из них может внезапно повышаться или понижаться уровень
громкости другого.
2
Селекторный переключатель CROSS FADER CURVE
Это переключает характеристики кривой кроссфейдера.
!
Чем больше ручка поворачивается по часовой стрелке, тем резче
растет кривая.
!
Чем больше ручка поворачивается против часовой стрелки, тем посте-
пеннее растет кривая.
