Подключение системы
ПРЕДО
ХРА
НИТЕЛЬ

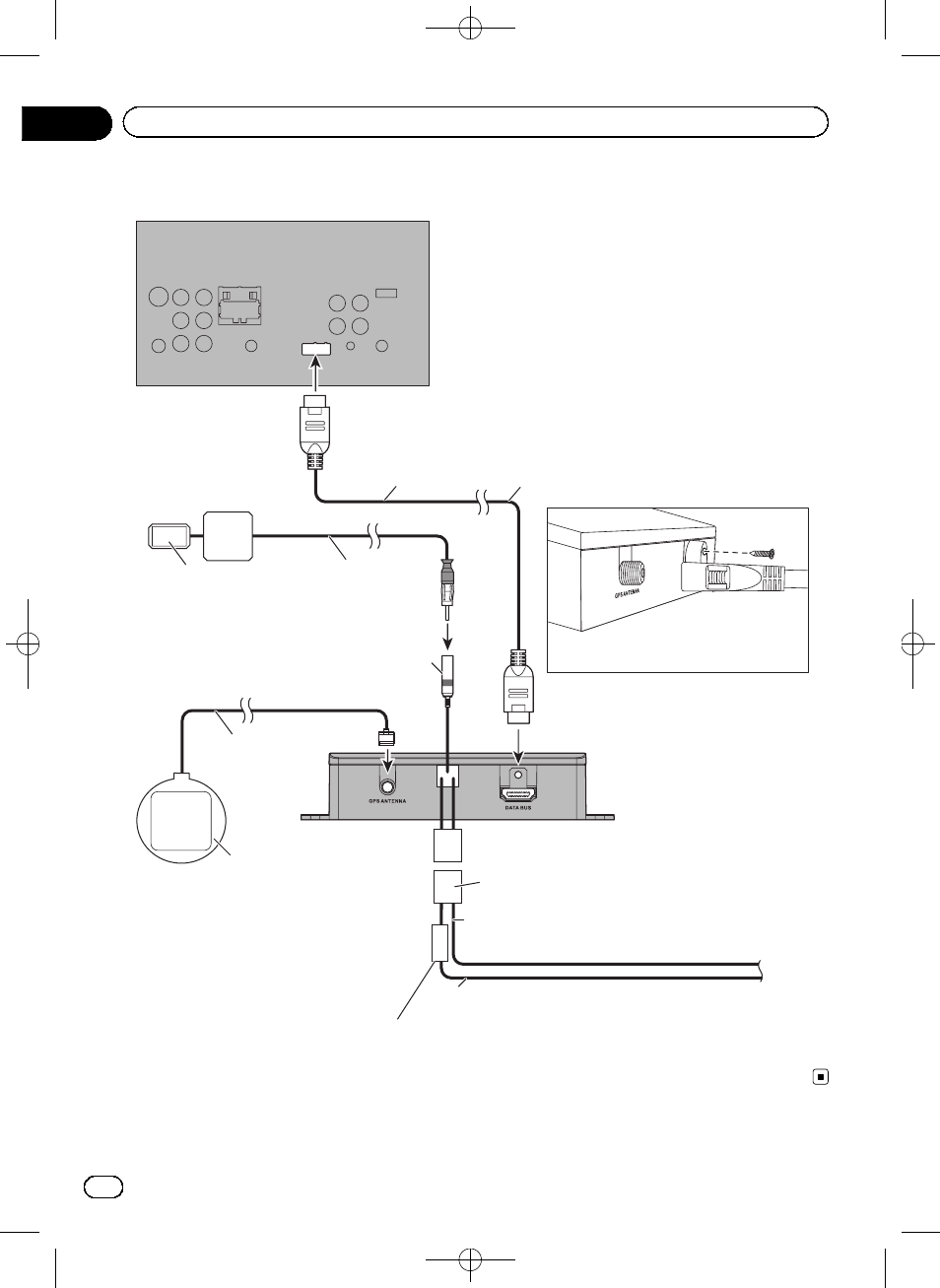

Закрепите кабель RGB с помощью
винта длиной 11 мм (.4 дюйм)
Навигационный блок
Если это применимо, прикрепите кабель
к AV-ресиверу с помощью винта длиной
11 мм (.4 дюйм) (входит в комплект).
Вставьте один конец кабеля RGB в слот “DATA
BUS” на боковой стороне данного изделия и
закрепите его с помощью винта длиной 11 мм
(.4 дюйм) (входит в комплект). Подключите
другой конец кабеля к входу RGB IN на задней
стороне AV-ресивера Pioneer.
Антенна TMC
(входит в комплект)
Подключите GPS-антенну
к гнезду “GPS ANTENNA”
на боковой стороне
данного изделия.
GPS-антенна
(входит в комплект)
Разъем антенны
TMC
AV-ресивер
Кабель RGB
(входит в комплект)
Желтый (B+)
К клемме, на которую всегда подается питание
независимо от положения выключателя зажигания.
Черный (GND)
К кузову (металлическому) автомобиля.
Шнур питания (входит в комплект)
Предохранитель
(3 А, 250 В)
Закрепите двустороннюю ленту
(входит в комплект) как можно
ближе к горизонтальному
положению в месте, где
GPS-антенна обращена к окну.
Установите GPS-антенну на
двусторонней ленте.
2,65 м
3 м
2 м
