Установка ресивера DVD/CD
46
Ru
Русский
Подключайте громкоговорители, руководствуясь цветом маркировки
кабеля каждого громкоговорителя. Цвет кабеля должен совпадать с
цветом маркировки разъемов громкоговорителей.

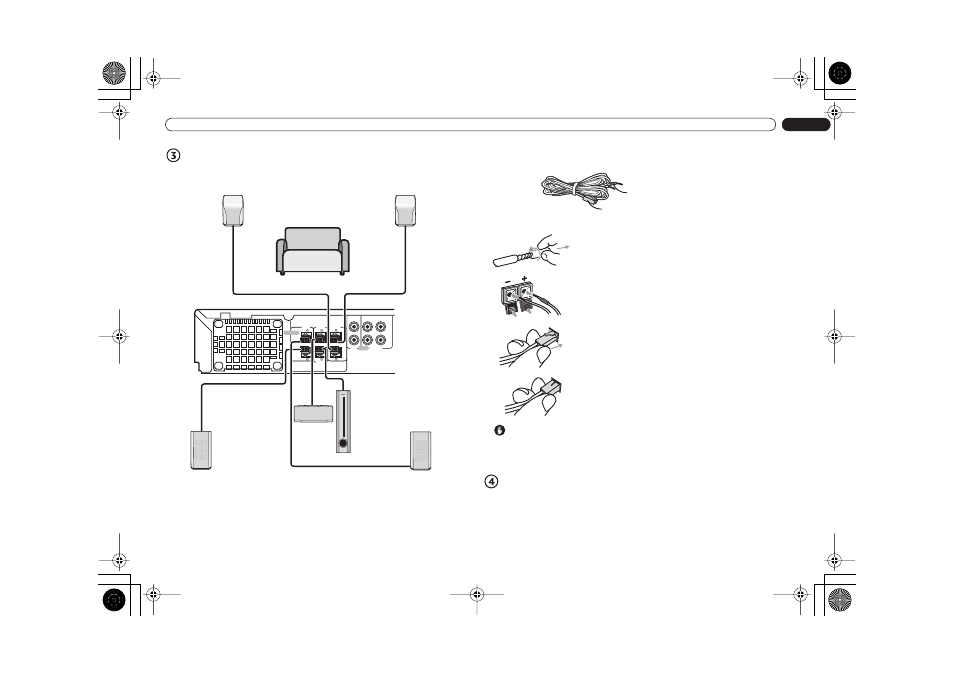

Для получения наилучшего эффекта объемного звучания расположите
громкоговорители, как показано выше. Передние левый и правый
громкоговорители следует располагать на расстоянии от 1,8 до 2,7 м друг от
друга.
Подсоедините каждый громкоговоритель в соответствии с приведенными ниже
указаниями.
Предупреждение
• Если система включена, то контакты громкоговорителей могут представлять опасность. При
подключении или отключении кабелей громкоговорителей для предотвращения опасности
поражения электрическим током, не прикасайтесь к неизолированным деталям, прежде чем
будет отсоединен кабель питания.
Подключите ресивер DVD/CD к телевизору, затем подсоедините кабель
питания.
1
Подключите один конец к видеовходу телевизора.
Используйте прилагаемый видеокабель.
2
Другой конец подсоедините к видеовыходу ресивера DVD/CD.
Этот проигрыватель оборудован технологией защиты от копирования. Не подключайте
проигрыватель к телевизору через видеомагнитофон, используя кабели AV, так как изображение
с проигрывателя может некорректно отображаться на экране телевизора.
6
6
6
6
6
6
OUT
IN
IN
FRONT
CENTER
SUB
WOOFER
SURROUND
R
L
L
R
R
L
TV
LINE 1
AUDIO
SPEAKERS
Передний (левый):
белый
Передний (правый):
красный
Объемного звучания
(левый): синий
Объемного звучания
(правый): серый
Положение для прослушивания
Центральный:
зеленый
Низкочастотный
громкоговоритель:
фиолетовый
1
Снимите предохранительные щитки с контактов.
2
Подсоедините контакты к разъемам громкоговорителя.
Цвет маркировки контакта должен совпадать с цветом
маркировки разъема (над защитными выступами). Контакт с
цветной маркировкой подключите к красному (+) разъему, а
другой контакт - к черному (–) разъему.
3
Другой конец подсоедините к гнезду с цветной
маркировкой для громкоговорителя на задней панели
ресивера DVD/CD (как показано на рисунке слева). Вставьте
контакт в разъем до конца.
Контакт с цветной маркировкой
(подсоедините к громкоговорителю)
Цветной разъем
(подсоедините к задней панели)
