Другие подключения
34
Ru
Русский
Глава 12
Другие подключения

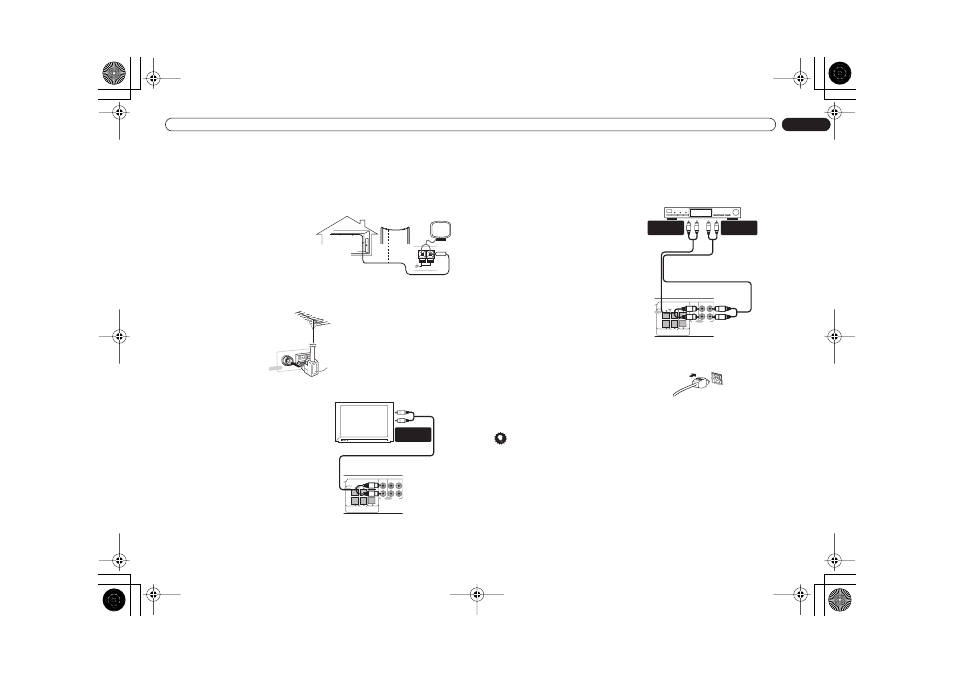

Подключение внешних антенн
Внешняя антенна AM
Внешняя антенна FM
Используя разъем PAL, подсоедините внешнюю антенну FM.
Подключение дополнительной аппаратуры
К этой аппаратуре относятся такие устройства, как проигрыватель мини-дисков, цифровая
спутниковая или игровая система. Выполните подсоединение с помощью оптического цифрового
кабеля (не входит в комплект).
Coвет
• В случае воспроизведения источника с высоким уровнем сигнала, который вызывает
неприятные искажения при воспроизведении через громкоговорители, можно понизить
уровень сигнала дополнительного источника (подключенного к аналоговым входам
TV (TB)
или
LINE 1 (ЛИНЕЙНЫЙ 1)), включив аттенюатор. Для этого см. раздел Дополнительные
настройки системы на стр. 37.
Режим записи
В режиме записи можно выполнять аналоговую запись источников, поддерживающих объемное
звучание, используя гнезда
LINE 1 (OUT) (ЛИНЕЙНЫЙ 1 - ВЫХОД). Многоканальные источники
Dolby будут декодироваться в стереозвучание для улучшенного воспроизведения с помощью
систем, которые могут выполнять матричное декодирование (например, Dolby Pro Logic).
Используя 5 - 6 метровый кабель с виниловой
изоляцией, установите антенну внутри
помещения или снаружи. Не отсоединяйте
рамочную антенну AM.
Эта система оснащена как аналоговыми
стереофоническими входами и выходами, так и
оптическим цифровым входом. Воспользуйтесь
ими для подключения дополнительной
аппаратуры, например видеомагнитофона,
устройства записи мини-дисков или дисков CD-R.
AM
LOOP ANTENNA
Наружная антенна
5 - 6 м
Внутренняя
антенна
(кабель с
виниловой
изоляцией)
ANTENNA
Разъем PAL
6
6
6
6
6
6
OUT
IN
IN
FRONT
CENTER
SUB
WOOFER
SURROUND
R
L
R
L
TV
LINE 1
AUDIO
PEAKERS
XV–DV323/424
AUDIO OUTPUT
(АУДИОВЫХОД)
Телевизор
•
Подсоедините телевизионные разъемы TV (IN) (TB- ВХОД) к аудиовыходам телевизора
(или видеомагнитофона).
В результате этого можно будет воспроизвести звук с телевизора (или видеомагнитофона) через
громкоговорители данной системы. Выполните подсоединение с помощью штекерного разъема
RCA стереофонических кабелей.
•
Подсоедините разъемы LINE 1 (IN)
(ЛИНЕЙНЫЙ 1 - ВХОД) к аналоговым
выходным гнездам внешней аппаратуры для
воспроизведения.
К этой аппаратуре относятся такие устройства,
как видеомагнитофон или кассетный
магнитофон. Выполните подсоединение с
помощью штекерного разъема RCA
стереофонических кабелей.
•
Подсоедините разъемы LINE 1 (OUT)
(ЛИНЕЙНЫЙ 1 - ВЫХОД) к аналоговым
входным гнездам внешней аппаратуры для
записи.
К этой аппаратуре относятся такие устройства,
как кассетный магнитофон, видеомагнитофон,
устройство записи мини-дисков или другое
устройство для записи с аналоговыми входными
гнездами. Выполните подсоединение с помощью
штекерного разъема RCA стереофонических
кабелей.
•
Подсоедините разъем LINE 2 (OPTICAL IN)
(ЛИНЕЙНЫЙ 2 - ОПТИЧЕСКИЙ ВХОД) на
задней панели к оптическому цифровому
выходу внешней аппаратуры для
воспроизведения.
6
6
6
6
6
6
OUT
IN
IN
FRONT
CENTER
SUB
WOOFER
SURROUND
R
L
R
L
TV
LINE 1
AUDIO
EAKERS
XV-DV323/424
Кассетный магнитофон и т.д.
AUDIO OUTPUT
(АУДИОВЫХОД)
AUDIO INPUT
(АУДИОВХОД)
OPTICAL IN
LINE 2
