28
03
Подключение оборудования

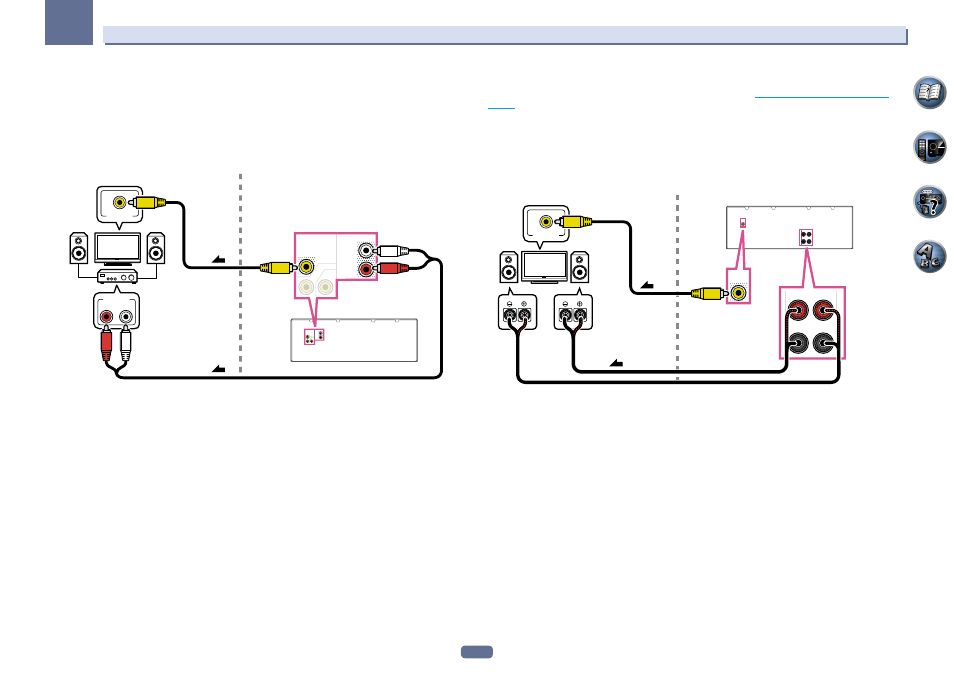

Настройка первичной под-зоны MULTI-ZONE (ZONE 2)
1 Подключите отдельный усилитель к гнездам AUDIO ZONE 2 OUT на данном
ресивере.
Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей
иллюстрации.
2
Только VSX-1122: Подключите телевизионный монитор к гнезду VIDEO ZONE 2 OUT
на данном ресивере.
AUDIO
DVD
IN
DVR/BDR
IN
ZONE 2
OUT
R
L
ZONE 2
OUT
AUDIO
DVD
IN
DVR/BDR
IN
ZONE 2
OUT
R
L
ZONE 2
OUT
R
L
AUDIO IN
Только
VSX-1122
VIDEO IN
Под-зона (
ZONE 2)
Основная зона
Настройка MULTI-ZONE с использованием терминалов громкоговорителей (ZONE 2)
Для использования данной настройки требуется выбрать ZONE 2 в
Настройка акустической системы
(
стр. 83
).
1 Подключите два громкоговорителя к терминалам задних громкоговорителей
объемного звучания.
Требуется пара громкоговорителей, подключенных к терминалам заднего громкоговорителя объемного
звучания, как показано ниже.
2
Только VSX-1122: Подключите телевизионный монитор к гнезду VIDEO ZONE 2 OUT
на данном ресивере.
R
L
SURROUND BACK / ZONE 2
R
L
(Single)
SURROUND BACK / ZONE 2
R
L(Single)
ZONE 2
OUT
ZONE 2
OUT
Только
VSX-1122
Под-зона (
ZONE 2)
Основная зона
VIDEO IN
