26
03
Подключение оборудования

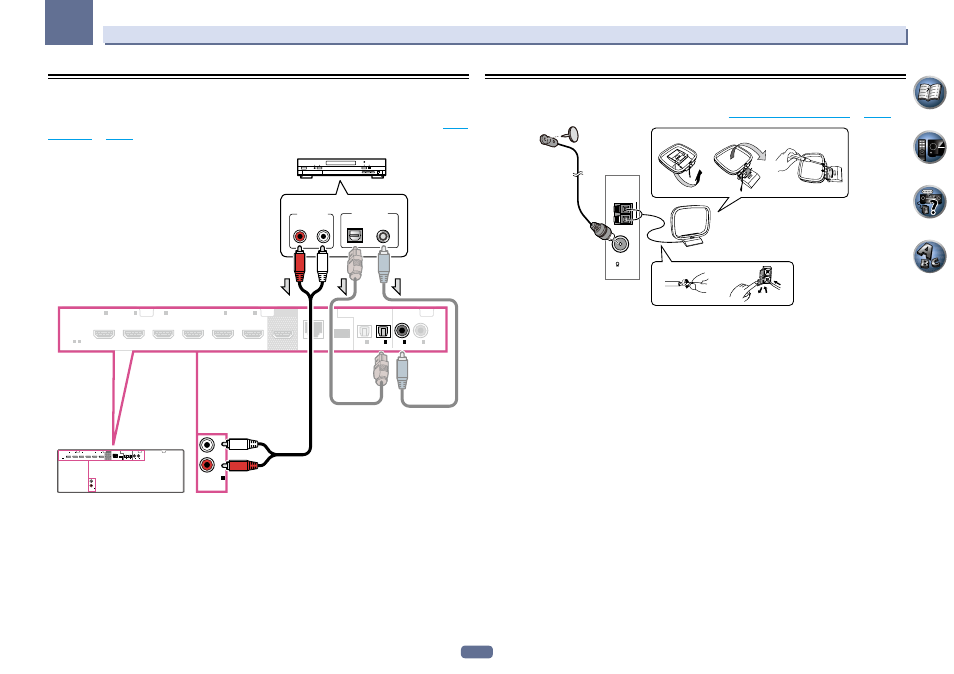

Подключение других аудиокомпонентов
Данный ресивер оборудован цифровыми и аналоговыми входами, позволяющими подключить аудио-
компоненты для воспроизведения.
При настройке ресивера потребуется указать, к какому его входу подключен компонент (см. также
Меню
Input Setup
на
стр. 35
).
HDMI
OPTICAL
COAXIAL
ASSIGN-
ABLE
ASSIGNABLE
ASSIGNABLE
-
IN
(DVD)
(SAT/CBL)
(DVR/BDR)
(TV)
DC OUTPUT
for WIRELESS LAN
(DVR/BDR)
1
IN
2
IN
1
IN
2
(DVD) (SAT/CBL)
IN
1
IN
2
IN
BD IN
3
IN
4
IN
OUT
LAN (10/100)
6
1 6
(
OUTPUT 5 V
0.6 A MAX)
HDMI
OPTICAL
COAXIAL
ASSIGN-
ABLE
ASSIGNABLE
ASSIGNABLE
-
IN
(DVD)
(SAT/CBL)
(DVR/BDR)
(TV)
(DVR/BDR)
1
IN
2
IN
1
IN
2
(DVD)
(SAT/CBL)
IN
1
IN
2
IN
BD IN
3
IN
4
IN
OUT
6
1 6
R
L
ANALOG IN
IN
(CD)
ASSIGNABLE
1
R
L
ANALOG IN
IN
(CD)
ASSIGNABLE
1
DIGITAL OUT
COAXIAL
OPTICAL
ANALOG
R
L
AUDIO OUT
Проигрыватель CD, др.
Выберите один
!
Если на проигрывателе имеются выходы линейного уровня (например, он оборудован встроенным
предварительным усилителем с фонокорректором), подключите его тогда к входам ANALOG IN 1
(CD)
.
Подключение антенн AM/FM
Подключите рамочную антенну АМ и проволочную антенну FM, как показано ниже. Для улучшения при-
ема и качества звучания, подключите внешние антенны (см.
Подключение внешних антенн
на
стр. 27
).
ANTENNA
FM UNBAL
75
AM LOOP
1
3
a
b
c
4
5
2
1 Снимите предохранительные щитки с контактов антенны AM.
2 Откройте защитные выступы, вставьте по одному проводу в каждый разъем до
конца, затем отпустите выступы для фиксации проводов антенны AM.
3 Прикрепите рамочную антенну AM к специальной стойке.
Чтобы прикрепить антенну к стойке, отогните стойку в направлении стрелки (
рис. а), затем закрепите
рамочную антенну на стойке с помощью зажима (
рис. b).
!
Чтобы установить антенну AM на стене или другой поверхности, сначала прикрепите стойку к
поверхности с помощью винтов (
рис. c), а затем закрепите антенну на стойке. Убедитесь в качестве
приема.
4 Установите антенну AM на плоскую поверхность и в направлении наилучшего
приема.
5 Подключите проволочную антенну FM к розетке антенны FM.
Чтобы улучшить прием, полностью вытяните проволочную антенну FM и прикрепите ее к стене или
дверной раме. Не допускайте, чтобы антенна свешивалась или спутывалась.
