Подключения
При подключении оборудования и изменении подключений питание должно быть отключенным.
Используйте USB кабель, поставляемый с данным изделием.
Смотрите инструкции по эксплуатации к подключаемому компоненту.
Питание на данный аппарат подается через питание шины USB. Аппарат можно использовать, просто подключив его к компьютеру через
USB кабель.
!
Подключите данный аппарат и компьютер напрямую через поставляемый USB кабель.
!
Подключите компьютер, к которому подключен данный аппарат к источнику переменного тока.
!
Концентратор USB не может использоваться.
!
В случая, указанных ниже, питание может быть недостаточным и данный аппарат может не срабатывать от питания шины USB.
—
Когда мощность питания шины USB от компьютера недостаточна.
—
Когда к компьютеру подключены другие устройства USB.
—
Когда подключены наушники с импедансом ниже 32 W.
—
Когда наушники подключены одновременно к стереофоническому гнезду наушников и к стереофоническому гнезду мини-джек
наушников.
—
Когда монофоническое гнездо подключено к терминалу [PHONES].
!
Если данный аппарат не может работать с питанием шины USB, он может работать в аварийном режиме (с ограниченными функциями).
В аварийном режиме могут применяться следующие ограничения:
—
Уровень громкости наушников будет ниже.
—
Мигает кнопка [DECK] на выбранной деке.
Имена терминалов

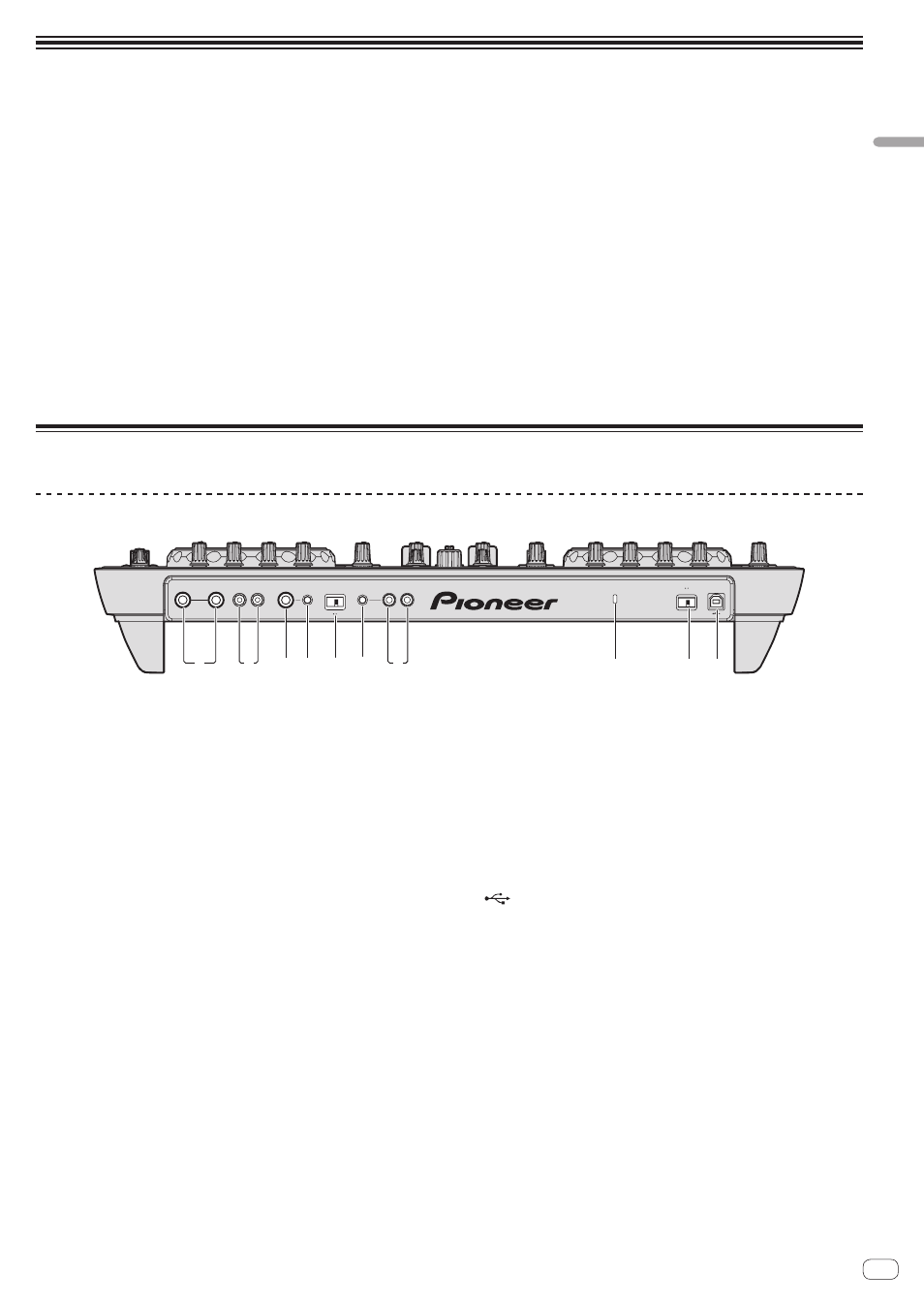

Задняя панель
MASTER OUT1 (TRS)
R
L
R
L
MASTER OUT2
R
L
AUX IN
MIC
VOL
INPUT SELECT
MIC
VOL
AUX
ON
OFF
USB
4
1
7
2
6
5
3
9
8
a
1
Терминалы MASTER OUT 1
Подключите сюда активные громкогорители, др.
Данное гнездо является фоническим гнездом TRS и поддержи-
вает симметричные и несимметричные выходы.
!
Звучание будет искажаться при излишнем повышении
уровня при использовании несимметричных выходов.
2
Терминалы MASTER OUT 2
Подключите к усилителю мощности, др.
3
Терминал MIC
Сюда подключается микрофон.
4
Ручка MIC VOL
Регулировка уровня звучания, поступающего на терминал
[MIC].
5
Селекторный переключатель AUX/MIC
Переключает аудиовход на внешнее устройство и микрофон.
—
[AUX]: Выбирается внешнее устройство, подключенное к
терминалам [AUX].
—
[MIC]: Выбирается микрофон, подключенный к терминалу
[MIC].
!
Звучание, поступающее на терминалы [MIC] и [AUX] микши-
руется на звучание с выходом от [MASTER OUT].
6
Ручка AUX IN VOL
Регулировка уровня звучания, поступающего на терминалы
[AUX IN].
7
Терминалы AUX IN
Подключите к терминалу выхода внешнего устройства (дискре-
тизатора, переносного аудиоустройства, др.)
8
Слот замка Кенсингтона
9
Переключатель ON/OFF
Включение и отключение питания данного аппарата.
a
Терминал USB
Подключение к компьютеру.
!
Подключите данный аппарат и компьютер напрямую через
поставляемый USB кабель.
!
Концентратор USB не может использоваться.
