Pioneer DCS-353 - Инструкция (Страница 2)

3
4
2
2
3
1
1
5 мм до 7 мм
5 мм
10 мм
• Винты x 2
• Передние
громкоговорители x 2
• Центральный
громкоговоритель x 1
• Громкоговорители
окружающего звучания x 2
• Низкочастотный
громкоговоритель x 1
• Стойки
громкоговорителей x 2

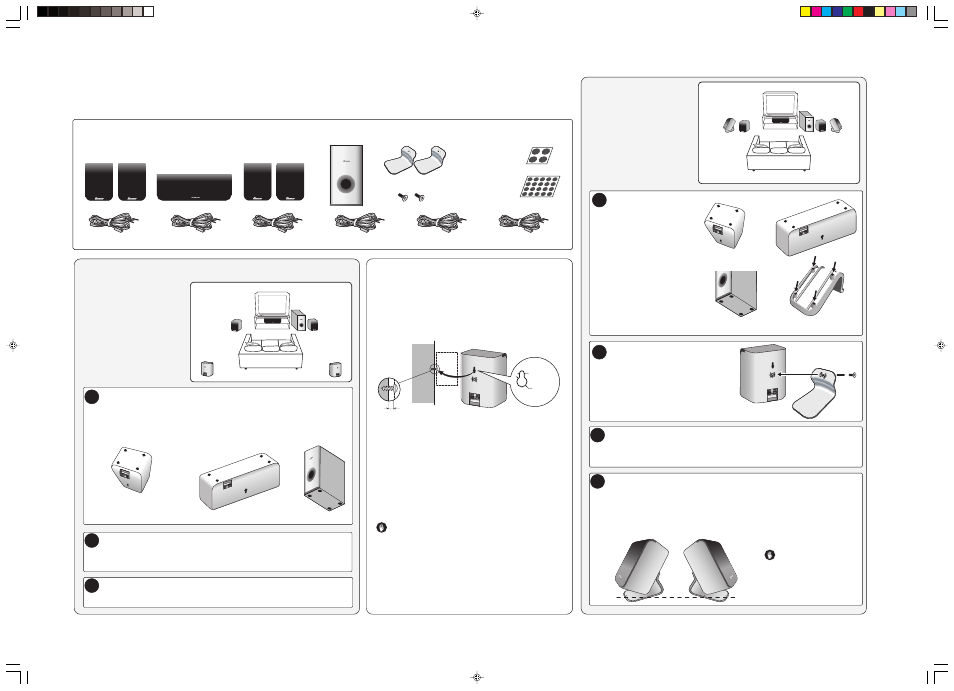

Руководство по установке громкоговорителей
Проверьте наличие всех дополнительных
принадлежностей.
Это стандартная многоканальная
установка громкоговорителей
объемного звучания для
оптимального звука по схеме 5.1
каналов для домашнего кинотеатра.
Прикрепите небольшие нескользящие подкладки к основаниям передних
громкоговорителей, громкоговорителей объемного звучания и центрального
громкоговорителя. Четыре нескользящие подкладки предназначены для
низкочастотного громкоговорителя (как показано на рисунке).
Используйте входящий в комплект клеящий материал для крепления 4 подкладок к
основанию (плоская поверхность) каждого громкоговорителя или стойки.
Подключите систему громкоговорителей.
См. Установка ресивера DVD/CD (другая часть данного руководства по установке)
для правильного подключения громкоговорителей. Установите их, как показано на
рисунке слева для оптимального объемного звучания.
Стандартная 5-точечная установка объемного
звучания
Убедитесь, что режим переднего объемного звучания выключен.
См. инструкции по эксплуатации для получения дополнительной информации об
использовании переднего объемного звучания.
Передние
громкоговорители и
громкоговорители
объемного звучания
Низкочастотный
громкоговоритель
Центральный
громкоговоритель
Передний
(левый)
Низкочастотный
громкоговоритель
Передний
(правый)
Объемного
звучания
(левый)
Объемного
звучания
(правый)
Центральный
Положение для прослушивания
• Нескользящие подкладки
(большие) x 4
• Нескользящие подкладки
(маленькие) x 20
• Кабели громкоговорителей x 6
Передний левый
(белый)
Объемного звучания левый
(синий)
Передний правый
(красный)
Объемного звучания правый
(серый)
Центральный
(зеленый)
Низкочастотный
(фиолетовый)
Такая установка идеальна в том случае, если
установить задний громкоговоритель
объемного звучания невозможно, или если
желательно отказаться от прокладки длинных
кабелей громкоговорителей в помещении для
прослушивания.
Прикрепите громкоговорители
объемного звучания к стойкам
громкоговорителей.
При установке каждого громкоговорителя
совместите выступы на основании стойки с
отверстиями на задней поверхности
громкоговорителя, а затем закрепите
громкоговоритель на стойке с помощью
входящих в комплект винтов.
Подключите систему громкоговорителей.
См. Установка ресивера DVD/CD (другая часть данного руководства по установке) для
правильного подключения громкоговорителей. Установите их, как показано на рисунке
выше для оптимального объемного звучания.
Прикрепите небольшие
нескользящие подкладки к
основаниям передних
громкоговорителей, центрального
громкоговорителя, а также к
стойкам громкоговорителей. Четыре
нескользящие подкладки
предназначены для низкочастотного
громкоговорителя (как показано на
рисунке).
Используйте входящий в комплект
клеящий материал для крепления 4
подкладок к основанию (плоская
поверхность) каждого
громкоговорителя или стойки.
Передняя 3-точечная
установка объемного
звучания
Передний
(левый)
Передний
(правый)
Объемного
звучания
(левый)
Объемного
звучания
(правый)
Центральный
Положение для прослушивания
Передние
громкоговорители
Низкочастотный
громкоговоритель
Центральный
громкоговоритель
Стойка
громкоговорителя
Для обеспечения оптимального переднего объемного звучания
установите громкоговорители, как это показано, в соответствии с
направляющими метками.
Установите каждый громкоговоритель объемного звучания таким образом, чтобы направляющие
метки на основаниях стоек располагались горизонтально по направлению к месту прослушивания
(см. ниже). Это необходимо только в том случае, если используется режим переднего объемного
звучания (MODE ON). См. инструкции по эксплуатации для получения дополнительной информации
об использовании переднего объемного звучания.
Предупреждение
Предупреждение
• Не прикрепляйте
громкоговорители объемного
звучания на стену при передней
3-точечной установке объемного
звучания.
На всех громкоговорителях (кроме низкочастотного, который
следует устанавливать на полу) имеются крепежные отверстия, и
в зависимости от выбора расположения громкоговорителей можно
прикреплять к стене передние, центральный, а также (только при
5-точечной установке) громкоговорители объемного звучания.
Перед креплением (см. выше) обратите внимание на следующее:
• Помните, что система громкоговорителей обладает
значительным весом. Под ее тяжестью винты могут ослабеть, а
стены не выдержать нагрузки, что может привести к падению
громкоговорителей. Убедитесь, что стена, на которой
предполагается крепить громкоговорители, достаточно прочна,
чтобы выдержать их вес. Не устанавливайте громкоговорители на
фанерных стенах и стенах с мягким покрытием.
• Монтажные винты не прилагаются. Используйте винты,
соответствующие материалу стены и способные выдерживать вес
громкоговорителей.
• Если вы не уверены в качестве и твердости стен, обратитесь за
помощью к профессионалу.
• Компания Pioneer не несет ответственности за несчастные
случаи или повреждения, причиной которых стала неправильная
установка.
Настенная установка громкоговорителей
Низкочас-
тотный
громкого-
воритель
