Ru

7

По

дключ

ени
я

и назв
ани
я

част
ей

Подключения и названия частей

Подключения

Перед выполнением или изменением подключений оборудования

всегда отсоединяйте USB кабель.

Используйте USB кабель, поставляемый с данным изделием.

Смотрите инструкции по эксплуатации к подключаемому компоненту.

Питание на данный аппарат подается через питание шины USB.

Аппарат можно использовать, просто подключив его к компьютеру

через USB кабель.

!

Подключите компьютер, к которому подключен данный аппарат

к источнику переменного тока.

!

Концентратор USB не может использоваться.

!

В случая, указанных ниже, питание может быть недостаточным

и данный аппарат может не срабатывать от питания шины USB.

Когда мощность питания шины USB от компьютера недостаточна.

Когда к компьютеру подключены другие устройства USB.

Когда подключены наушники с импедансом ниже 32 W.

Когда наушники подключены одновременно к стереофони-

ческому гнезду наушников и к стереофоническому гнезду

мини-джек наушников.

Когда монофоническое гнездо подключено к терминалу

[HEADPHONES].

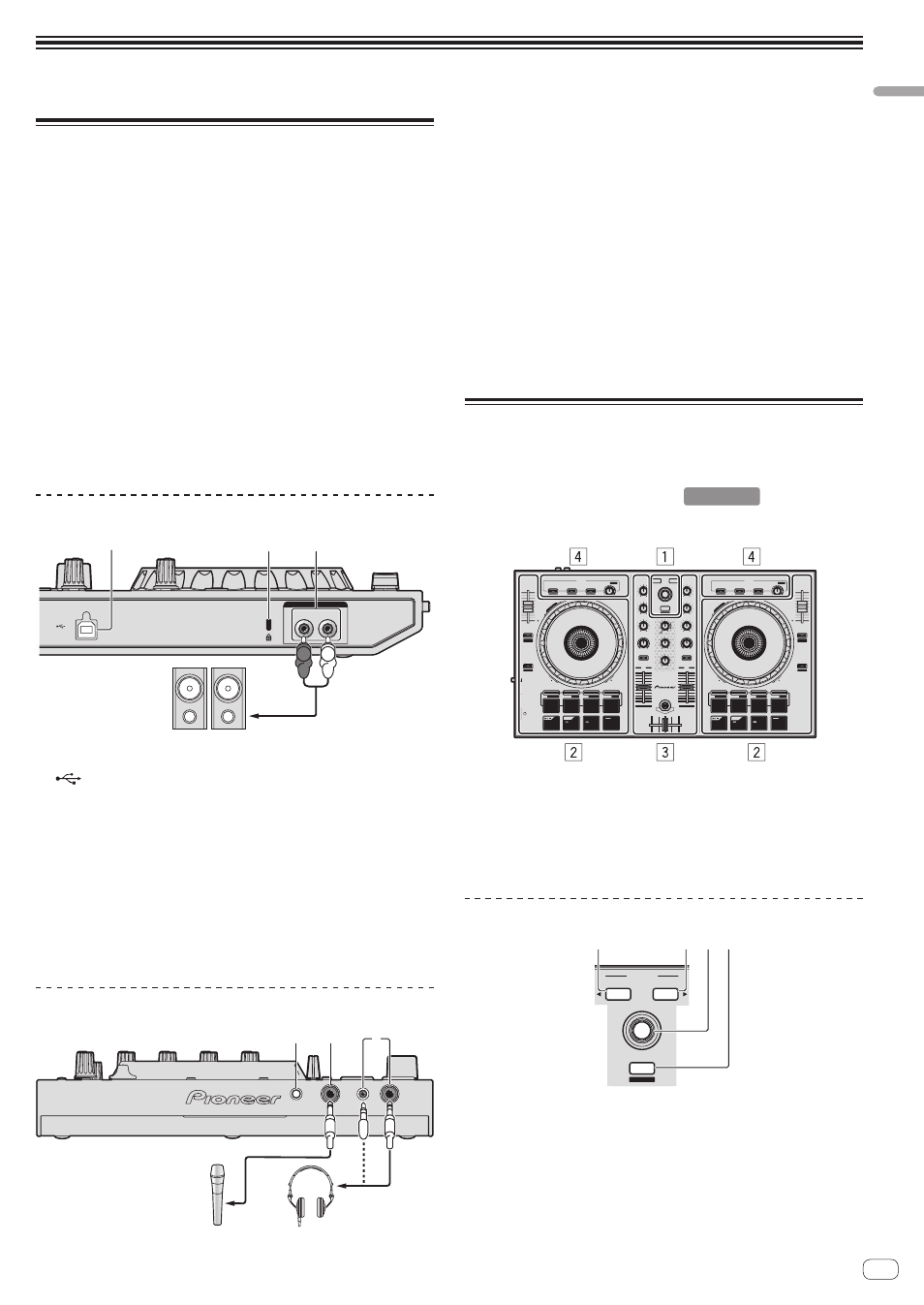

Задняя панель

USB

R

L

MASTER OUT

MASTER OUT

1

3

2

L

R

Усилитель напряжения, активные громкоговорители, др.

1

Терминал USB

Подключите к компьютеру.

!

Подключите данный аппарат и компьютер напрямую через

поставляемый USB кабель.

!

Концентратор USB не может использоваться.

2

Слот замка Кенсингтона

3

Терминалы MASTER OUT

Подключите сюда усилитель мощности, активные громкогово-

рители, др.

!

Совместимы с несимметричными выходами с гнездами

штырькового типа RCA.

Боковая панель основного блока

Микрофон

Наушники

3

2

1

1

Ручка MIC LEVEL

Регулировка уровня звучания, поступающего на терминал

[MIC].

2

Гнездо MIC

Сюда подключается микрофон.

3

Гнезда HEADPHONES

Подключите сюда наушники.

Можно использовать стереофонические штекеры (Ø 6,3 мм) и

стереофонические штекеры мини-джек (Ø 3,5 мм).

!

Имеются два входных гнезда, стереофоническое гнездо и

гнездо мини-джек, но их не следует использовать одновре-

менно. Если они используются одновременно, при отсое-

динении и/или подключении одного из них может внезапно

повышаться или понижаться уровень громкости другого.

Названия деталей и функции

Функции представленных здесь деталей основаны на функциях

Serato DJ Intro.

Описания функций, которые можно использовать после обновле-
ния до версии Serato DJ обозначены

Serato DJ

.

Подробнее о функциях смотрите сайт поддержки Pioneer DJ ниже.

http://pioneerdj.com/support/

0

1

Раздел браузера

2

Раздел деки

3

Раздел микшера

4

Раздел эффектов

Раздел браузера

BROWSE

PANEL

LOAD

BACK

LOAD

MAX

MAX

MIN

MIN

1

1 2 3

1

Кнопка LOAD

Нажмите:

Выбранные дорожки загружаются в соответствующие деки.

!

При двойном нажатии кнопки [LOAD] дорожки, загруженные

в выбранной деке на противоположной стороне загружа-

ются на деку, чья кнопка [LOAD] была нажата. При выполне-

нии данного действия во время воспроизведения дорожки,

это приводит к тому, что дорожка начинает воспроизво-

диться с одинаковой позиции. (Мгновенное удвоение)
