Задняя панель

5V 500mA

PHONES

MIC

MIN

VOL

MAX

USB

PC connect

AUX IN

DC IN 18 V

1

1

1

1

1

1

1

2

2

2

2

2

2

2

3

3

3

3

3

3

3

5

5

5

5

5

5

5

6

6

6

6

6

6

6

7

7

7

7

7

7

7

8

8

8

8

8

8

8

4

4

4

4

4

4

4

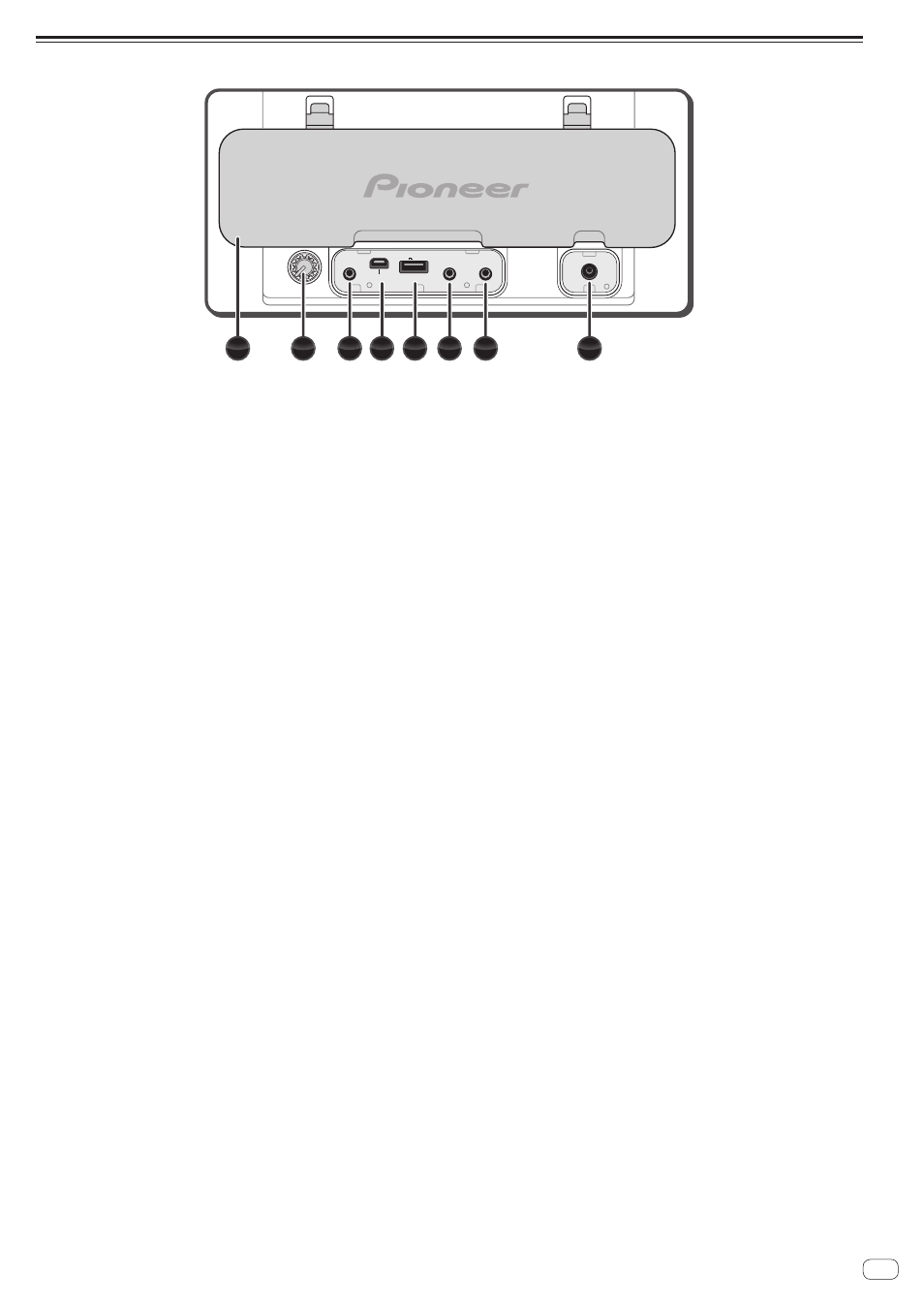

1 Крышка батарейного отсека
2 Регулятор громкости микрофона

Используется для регулировки звука, подаваемого в микрофон.

Звук с микрофона всегда выводится при включении питания

устройства, и не выводится при подключении наушников.

3 Гнездо микрофона

Используется для подключения вашего микрофона.

4 Терминал PC connect

Используйте входящий в комплект кабель USB для подключения

ПК. (стр. 22)

5 Терминал USB

Используется для подключения в качестве запоминающих

устройств большой емкости USB или источника аудио STEEZ

PORTABLE. (стр. 13, 15)

6 Гнездо PHONES

Используйте для подключения наушников. При подключении науш-

ников звук не будет воспроизводиться через громкоговорители.

7 Терминал AUX IN

Поключайте мобильный портативный музыкальный проигрыватель

и т.д. с помощью кабеля с миниатюрным стерео разъемом. (стр. 17)

8 Терминал DC IN

Подключите входящий в комплект адаптер перем. тока. (стр. 7)
