Black plate (54,1)
iPod
с 30-контактным
разъемом

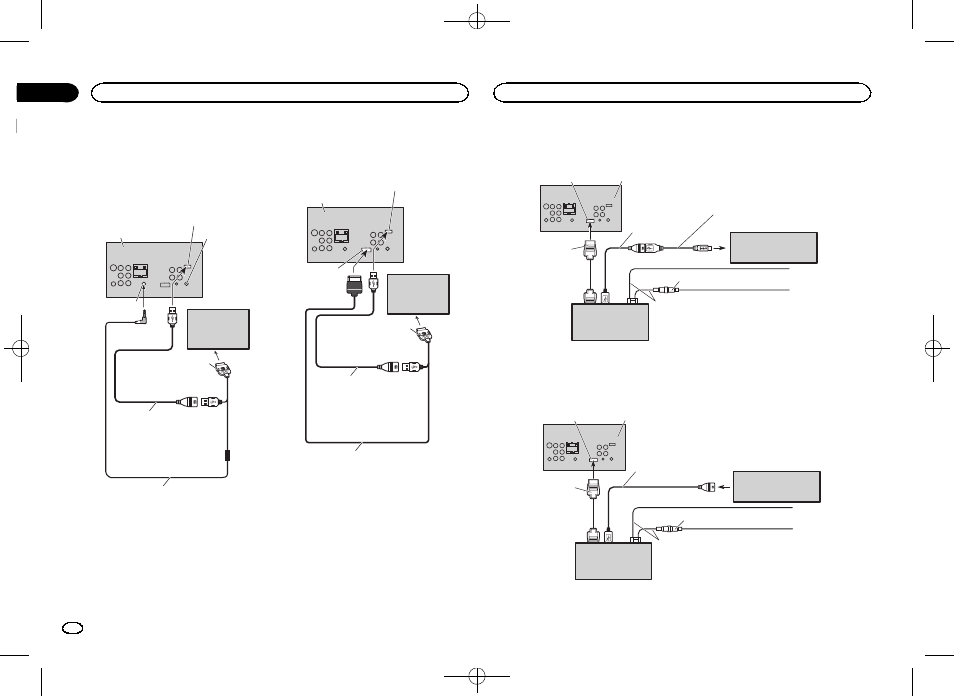

При подключении с помощью
кабеля CD-IU201V (продается
отдельно)
Данное устройство
Связующий кабель
(CD-IU201V) (продается отдельно)
AUX вход
(AUX)
1,5 м
Стыковочный соединитель
Кабель USB
(Поставляется с данным
устройством)
Подключите к устройству USB,
которое продается отдельно.
Вход USB/iPod
iPod с видео
возможностями
(продается отдельно)
Это вход для
проводного
дистанционного
управления.
Обратите
внимание, что
это не вход AUX.
При подключении с помощью
кабеля CD-IU201S (продается
отдельно)
Данное устройство
1,5 м
Стыковочный соединитель
Кабель USB
(Поставляется с данным
устройством)
Подключите к устройству USB,
которое продается отдельно.
Вход USB/iPod
iPod с видео
возможностями
(продается отдельно)
RGB вход
Связующий кабель
(CD-IU201V) (продается отдельно)
Подключение адаптера для управления смартфоном (CD-
ML100,
приобретается отдельно)
Данное устройство
Вход RGB
Связующий
кабель
(Поставляется с
адаптером для
подключения
смартфона)
Адаптер для подключения
смартфона (CD-ML100)
(приобретается отдельно)
Силовой кабель
(Поставляется с
адаптером для
подключения
смартфона)
Черный (земля)
На корпус машины (метал)
Желтый
К клемме питания с
включением/выключением ключом
зажигания (12 В пост. тока)
Предохранитель (2 А)
Смартфон с разъемом micro
USB (приобретается
отдельно)
Кабель USB
(Поставляется с
адаптером для
подключения
смартфона)
Кабель USB - micro USB (Тип USB A -
micro USB B) (Поставляется с
адаптером для подключения
смартфона)
Подключение для обновления прошивки адаптера для
управления смартфоном
Музыка и/или изображения не воспроизводятся несмотря на то, что они сохранены на запоминаю-
щем устройстве USB.
Данное устройство
Вход RGB
Связующий
кабель
(Поставляется с
адаптером для
подключения
смартфона)
Адаптер для подключения
смартфона (CD-ML100)
(приобретается отдельно)
Силовой кабель
(Поставляется с
адаптером для
подключения
смартфона)
Черный (земля)
На корпус машины (метал)
Желтый
К клемме питания с
включением/выключением ключом
зажигания (12 В пост. тока)
Предохранитель (2 А)
Кабель USB (Поставляется с адаптером для
подключения смартфона)
Накопительное устройство
USB (приобретается
отдельно)
Подключение
54
Раздел
Подключение
Ru
24
<CRB4290-A>54
