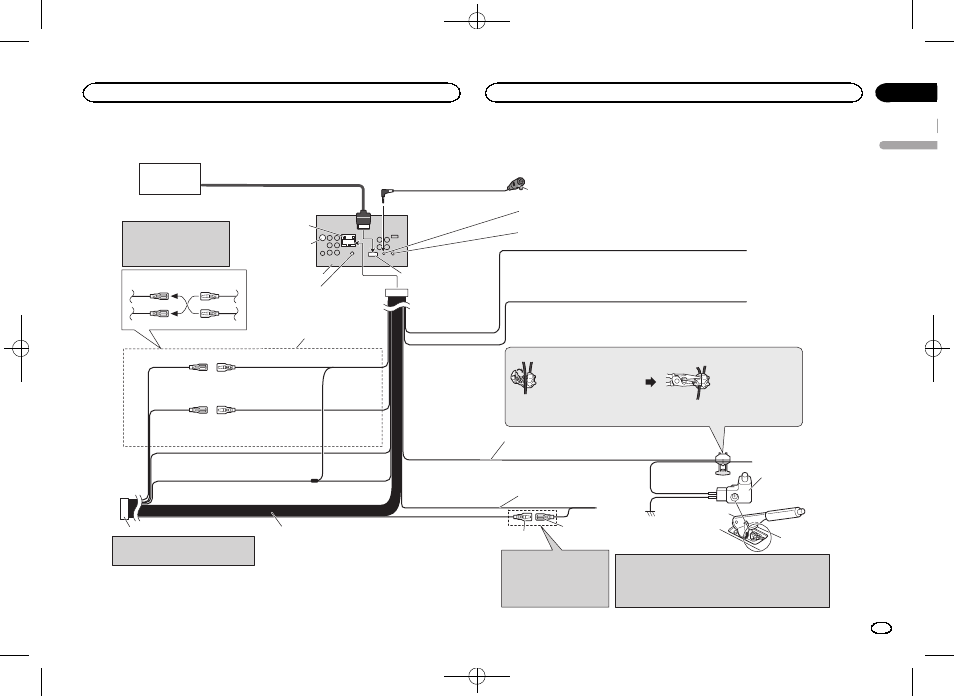

Подключение шнура питания
Примечания:
• Измените исходные настройки данного устройства (См. Руководство по
эксплуатации). Низкочастотный динамик данного устройства обеспечивает
монофонический выходной сигнал.
• Когда используете низкочастотный динамик 70 Вт (2 Ω), убедитесь, что
соединились с Фиолетовым и Фиолетовым/черным проводами данного
устройства. Не подсоединяйте ничего к Зеленому и Зеленому/черному проводам.
Способ подключения
1. Зажмите провод. 2. Плотно обожмите
острогубцами.
Примечание:
• Положение переключателя стояночного тормоза зависит от модели автомобиля. За более
подробной информацией, обращайтесь к инструкции по эксплуатации автомобиля или к дилеру.
Желтый/черный
Если используется оборудование, имеющее функцию приглушения звука, данный
провод необходимо подсоединить к клемме Audio Mute данного устройства. В
противном случае необходимо проследить за тем, чтобы данный провод не
контактировал с любыми другими разъемами.
Светло-зеленый
Используется для индикации состояния стояночного тормоза. Эти
провода должны подключаться к стороне питания переключателя
стояночного тормоза.
Синий/белый
Подключите к клемме системы контроля
усилителя мощности (макс. 300 мА 12 В пост. ток).
Синий/белый (6*)
Подключите к клемме управления реле
автомобильной антенны (макс. 300 мА 12 В пост. ток).
Расположение штекера разъема
ISO на различных автомобилях
может отличаться. Если штекер 5
предназначен для управления
антенной, подсоедините 5* к 6*. На
других автомобилях подключать 5* к
6* запрещается.
Синий/белый
(5*)
Сторона
заземления
Сторона
электропитания
Переключатель
стояночного
тормоза
Провода динамиков
Белый: Передний
левый 
Белый/черный: Передний левый 
Серый: Передний правый 
Серый/черный: Передний правый 
Зеленый: Задний левый  или низкочастотный динамик 
Зеленый/черный: Задний левый  или низкочастотный динамик 
Фиолетовый: Задний правый  или низкочастотный динамик 
Фиолетовый/черный: Задний правый  или низкочастотный динамик 
ISO разъем
Примечание:
В некоторых автомобилях ISO разъем может быть
разделен на два. В этом случае убедитесь, что
подключили оба разъема.
Примечание:
В зависимости от типа автомобиля
функции 2* и 4* могут быть
различными. В этом случае,
убедитесь, что 1* подключили к 4* и
3* к 2*.
1*
3*
2*
4*
Желтый (2*)
Разрывный (или
вспомогательный) Желтый (1*)
Подключите к клемме постоянно
подающей 12 В.
Соедините провода одинакового
цвета друг с другом.
Красный (4*)
Вспомогательный
(или разрывный) Красный (3*)
Подключите к клемме,
контролируемой замком зажигания
(12 В пост. ток).
Черный (заземление на массу)
Подключите к чистому, неокрашенному металлическому участку.
Данное устройство
Микрофон (Функция AVH-X2600BT)
Вход антенны
Оранжевый/белый
Подключить к клемме выключателя освещения.
Фиолетовый/белый
Из двух проводов, подключенных к фонарю заднего хода, используйте тот, на котором
изменяется напряжение при переключении рычага коробки передач в положение
REVERSE (R) (Задний ход). Такое подключение позволяет устройству воспринимать, в
каком направлении движется автомобиль: назад или вперед.
4 м
Предохранитель
(10А)
Гнездо AUX (3,5 ø)
Для подсоединения дополнительного устройства
используйте кабель с мини штекером.
Вход RGB
Возможно
подсоединение
навигационного
устройства (AVIC-F250
(продается отдельно)).
Пожалуйста, обратитесь к вашему
дилеру, чтобы справиться о
навигационном устройстве, которое
может быть подсоединено.
Монтажный дистанционный ввод
Может быть подключен жестко-смонтированный адаптер дистанционного
управления (продается отдельно).
Вставьте 26-штырьковый кабель в
направлении, указанном на рисунке.
26-штырьковый кабель (Поставляется с
навигационной системой)
Вход микрофона (Функция AVH-X2600BT)
