34
Ru

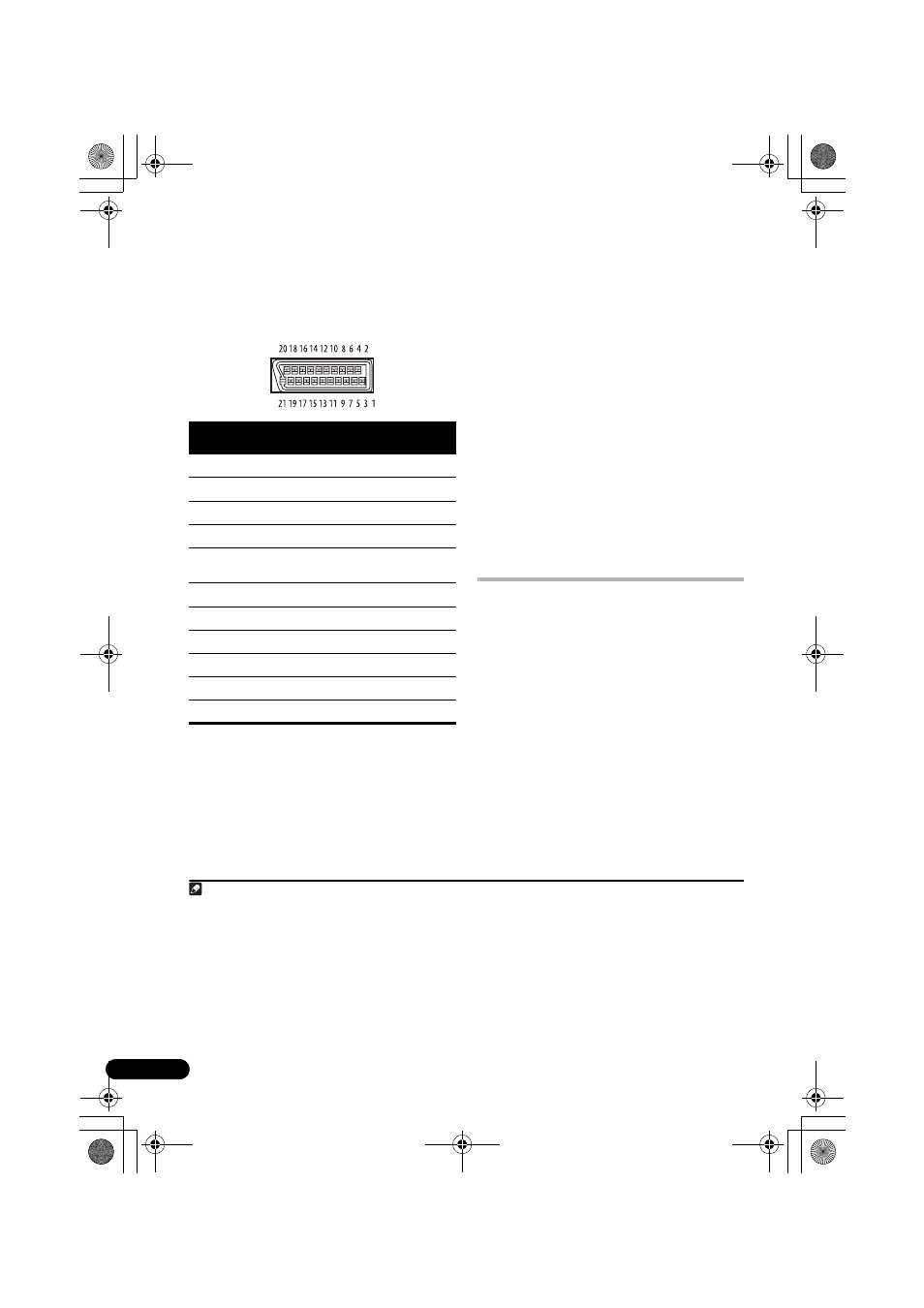

Разводка разъема SCART
На схеме ниже показана разводка
21-контактного разъема SCART. Этот разъем
обеспечивает передачу видео- и аудиосигналов
при подключении к совместимому цветному
телевизору/монитору.
Настройки линейного выхода
LINE OUT
Функция линейного выхода Line Out позволяет
определить, каким образом выходной звуковой
сигнал подается на терминалы LINE OUT и AV
CONNECTOR.
1
•
Нажмите LINE OUT, чтобы
переключиться из режима LINE ON в LINE
OFF
или наоборот, затем нажмите ENTER,
чтобы подтвердить свой выбор.
• LINE ON – Сигналы многоканальных
источников микшируются в 2,1-канальный
(стерео) сигнал. Как на LINE OUT, так и на
AV CONNECTOR подается
микшированный 2-канальный сигнал.
• LINE OFF – Стандартное многоканальное
воспроизведение через вашу акустическую
систему. Учтите, что с терминала LINE OUT
не снимается никакого сигнала: сигнал
AV CONNECTOR подается только на
правый/левый каналы.
Подключение с помощью
HDMI
При наличии монитора или дисплея с
поддержкой HDMI или DVI (с HDCP) данный
проигрыватель можно подключить к нему с
помощью имеющегося в продаже кабеля
HDMI, чтобы обеспечить высококачественное
воспроизведение цифрового видео.
2
Дополнительные сведения о подключении
HDMI имеются в разделе Об интерфейсе
HDMI ниже.
Номер
контакта
Назначение
Номер
контакта
Назначение
1
Аудиовыход П 12
Нет соединения
2
Аудиовход П
13
Земля (видео)
3
Аудиовыход Л 14
Земля (видео)
4
Земля (аудио)
15
Выход R или C
5
Земля (видео)
16
Свободный
выход
6
Аудиовход Л
17
Земля (видео)
7
Выход B
18
Земля (видео)
8
Состояние
19
Выход видео или Y
9
Земля (видео)
20
Нет соединения
10
Нет соединения 21
Земля (видео)
11
Выход G
Примечание
1 • Когда включен режим линеиного выхода, большая часть настроек звучания недоступна. Если включен режим линеиного выхода,
и вы попытаетесь воспользоваться однои из запрещенных функции, на дисплее несколько раз мигнет предупреждение LINE ON.
• Линейный выход отключается, если вы изменяете настройки входов (DVD/CD, TUNER и т.д.) или выключаете электропитание.
• Эта функция не деиствует при прослушивание источника через LINE2.
2 • Соединение HDMI возможно только для компонентов, оборудованных DVI, совместимых как с DVI, так и с системой High
Bandwidth Digital Content Protection (HDCP). При подключении к разъему DVI понадобится отдельный переходник
(DVI
HDMI). Однако соединение DVI не поддерживает аудиосигналы. Проконсультируйтесь со своим местным дилером
звуковой аппаратуры для получения дополнительной информации.
• Данное устройство спроектировано с учетом совместимости с интерфейсом HDMI (High Definition Multimedia Interface)
версии 1.1. В зависимости от подключенного компонента использование соединения DVI может привести к ненадежной передаче
сигналов.
• При изменении компонента, подключенного к выходу HDMI, также необходимо изменить параметры HDMI, чтобы они
соответствовали новому компоненту (см. Параметры меню Video Output (Видеовыход) на стр. 28).
