33
Ru
Глава 10
Подсоединение других устройств

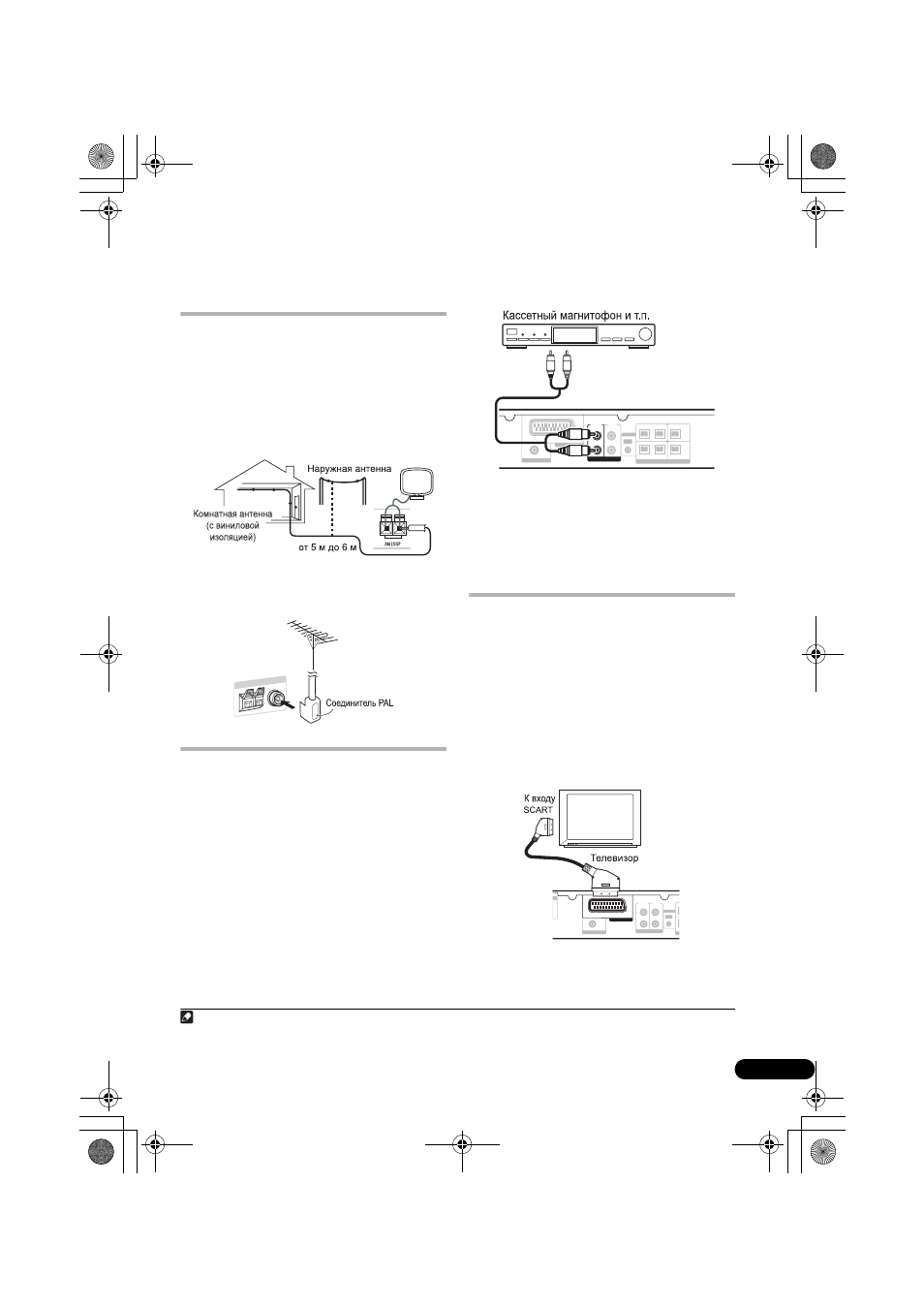

Подсоединение наружных
антенн
Для внешней AM-антенны используйте провод
с виниловой изоляцией длиной от 5 м до 6 м для
установки как внутри помещения, так и
снаружи. Не отключайте рамочную антенну.
Используйте только прилагаемую рамочную
AM-антенну.
Для подключения внешней FM-антенны
используйте Соединитель PAL.
Подключение
вспомогательных звуковых
компонентов
Через стереофонические аналоговые входы
можно подсоединять внешние устройства,
например, кассетный магнитофон или
проигрыватель минидисков для
воспроизведения звука через эту систему.
•
Подсоедините к гнездам (LINE 2) AUDIO
IN
аналоговые выходы внешнего
воспроизводящего устройства.
Для подсоединения используйте
стереофонические кабели с штекерными
соединителями RCA.
Использование выхода
SCART AV
Выход SCART позволяет получать лучшее
качество изображения, чем стандартный
композитный видеовыход. Соединитель
SCART AV используется для видео и
аудиовыхода.
1
•
Для подсоединения (LINE 1)
AV CONNECTOR
к вашему телевизору,
используйте имеющийся в продаже
кабель SCART.
ANTENNA
Примечание
1 Имеется несколько конфигураций кабелей SCART. Убедитесь, что используемая конфигурация подходит к этой системе и
вашему телевизору/монитору (см. Разводка разъема SCART ниже).
SURROUND
SUB
WOOFER
FRONT
CENTER
SPEAKERS (4 - 6 )
R
L
R
R
L
L
R
L
AV CONNECTOR
VIDEO OUT
OUT
LINE
OUT
LINE 2
IN
LINE 1
CONTROL
AUDIO
К аудиовыходу
AUDIO
R
L
R
L
AV CONNECTOR
VIDEO OUT
OUT
LINE
OUT
LINE 2
IN
LINE 1
75
CONTROL
