Другие подключения
40
Ru
Русский
1
Переключите систему в режим ожидания.
2
Нажмите кнопку SYSTEM SETUP (УСТАНОВКА СИСТЕМЫ).
3
Используя кнопки
/ (курсор влево/вправо), выберите значение “TV ATT?” (ТВ -
АТТЕНЮАТОР?) или “LINE1 ATT?” (ЛИНЕЙНЫЙ1 - АТТЕНЮАТОР?), нажмите кнопку ENTER
(ВВОД).
4
Используя кнопки
/ (курсор вверх/вниз), выберите параметр “ATT Off”
(АТТЕНЮАТОР - ВЫКЛ.), “ATT 6dB” (АТТЕНЮАТОР 6 дБ) или “ATT 10dB” (АТТЕНЮАТОР 10
дБ).
Если после установки параметра
ATT 6dB (АТТЕНЮАТОР 6 Дб) все еще наблюдаются искажения
звука, попытайтесь установить параметр
ATT 10dB (АТТЕНЮАТОР 10 Дб).
5
Нажмите ENTER (ВВОД) для подтверждения.
Режим записи
В режиме записи можно выполнять аналоговую запись, используя гнезда
LINE 1 (OUT)
(ЛИНЕЙНЫЙ 1 - ВЫХОД).
В режиме записи большинство функций настройки звука (включая
SURROUND (ОБЪЕМНОЕ),
ADVANCED (ДОПОЛНИТЕЛЬНОЕ), AUTO (АВТО), SYSTEM SETUP (УСТАНОВКА СИСТЕМЫ))
становятся недоступны. Если в режиме записи осуществляется попытка использовать
запрещенную функцию, на дисплее в течение короткого промежутка времени будет мигать
индикация
RecMode On (Режим записи вкл.).
Если режим записи отключен, звук аналогового выходного сигнала может прерываться в
зависимости от выполняемой операции.
1
Нажмите кнопку SOUND (ЗВУК).
2
Используя кнопки
/ (курсор влево/вправо), выберите параметр “Rec Mode?”
(Режим записи?).
3
Нажмите кнопку ENTER (ВВОД).
4
Используя кнопки
/ (курсор вверх/вниз), выберите значение “R.Mode On” (Режим
записи вкл.) или “R.Mode Off” (Режим записи выкл.).
Использование выходного разъема SCART AV
Эту систему можно подключить к телевизору с помощью двух различных видеовыходов. Выходное
гнездо SCART обеспечивает более высокое качество изображения по сравнению со стандартным
композитным видеовыходом. Разъем SCART AV сочетает в себе функции аудио- и видеовыхода.
Переключение аудиовхода телевизора со SCART на RCA
Для аудиовхода телевизора можно выбрать значение RCA или SCART.
1
Нажмите кнопку TV (ТВ).
2
Нажмите кнопку SYSTEM SETUP (УСТАНОВКА СИСТЕМЫ).
3
Используя кнопки
/ (курсор влево/вправо), выберите параметр “TV Audio?”
(Телевизор - аудио).
4
Нажмите кнопку ENTER (ВВОД).
5
Используя кнопки
/ (курсор вверх/вниз), выберите значение SCART или RCA.
6
Нажмите кнопку ENTER (ВВОД).

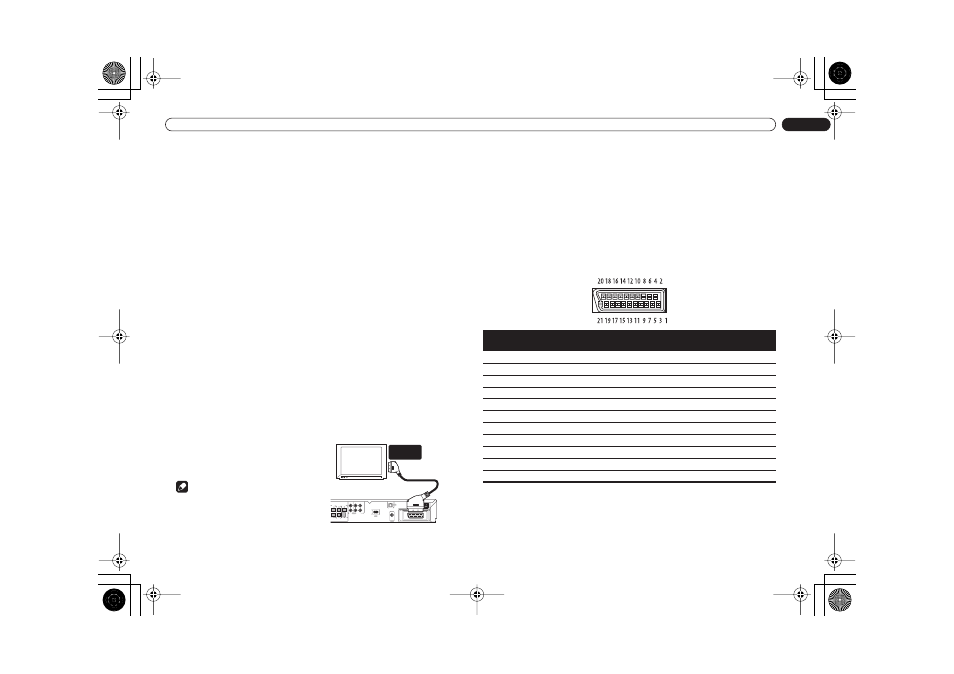

Назначения штырьков разъема SCART
На следующей диаграмме приведены назначения штырьков 21-штырькового разъема SCART.
Этот разъем обеспечивает передачу видео- и аудиосигналов при подключении к совместимому
цветному телевизору или монитору.
•
Для подключения гнезда AV CONNECTOR
(РАЗЪЕМ AV) к телевизору используйте
кабель SCART, имеющийся в продаже.
• Существует несколько разновидностей
кабелей SCART. Убедитесь, что полученный
вами кабель подходит для данной системы и
телевизора/монитора. Назначение
штырьков описано ниже.
Примечание
6
6
6
6
6
6
FM
UNBAL 75
Ω
AM
LOOP ANTENNA
OPTICAL IN
OUT
VIDEO
OUT
IN
IN
FRONT
CENTER
SUB
WOOFER
SURROUND
R
L
R
L
TV
LINE 1
LINE 2
AUDIO
AC IN
AUDIO
ANTENNA
AV CONNECTOR
VIDEO
SCART INPUT
(ВХОД SCART)
Телевизор
XV–DV222
Номер
штырька
Назначение
Номер
штырька
Назначение
1
Аудиовыход П
12
Не используется
2
Аудиовход П
13
Земля (видео)
3
Аудиовыход Л
14
Земля (видео)
4
Земля (аудио)
15
Выход R (красный) или C (голубой)
5
Земля (видео)
16
Гасящий сигнал
6
Аудиовход Л
17
Земля (видео)
7
Выход B (синий)
18
Земля (видео)
8
Состояние
19
Видеовыход или выход Y (желтый)
9
Земля (видео)
20
Не используется
10
Не используется
21
Земля (видео)
11
Выход G (зеленый)
