Другие подключения
Русский
39
Ru
Глава 12
Другие подключения

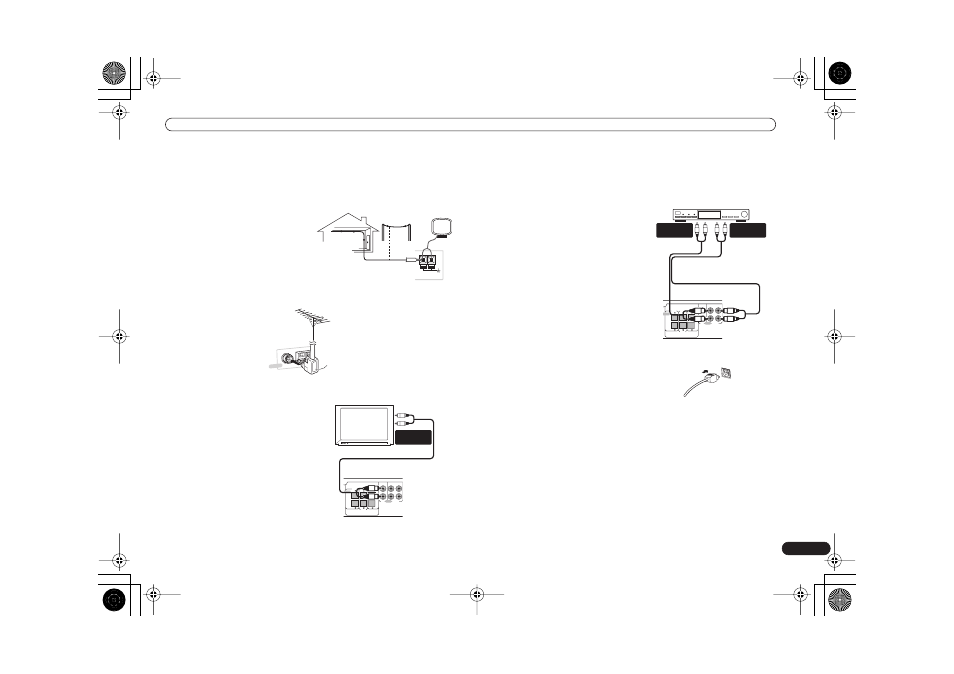

Подключение внешних антенн
Внешняя антенна AM
Внешняя антенна FM
Используя разъем PAL, подсоедините внешнюю антенну FM.
Подключение дополнительной аппаратуры
•
Подсоедините телевизионные разъемы (IN - ВХОД) к аудиовыходам телевизора (или
видеомагнитофона).
В результате этого можно будет воспроизвести звук с телевизора (или видеомагнитофона) через
громкоговорители данной системы. Выполните подсоединение с помощью штекерного разъема
RCA стереофонических кабелей. См. раздел Уменьшение уровней сигналов телевизора и линии
ниже.
К этой аппаратуре относятся такие устройства, как проигрыватель мини-дисков, цифровая
спутниковая или игровая система. Выполните подсоединение с помощью оптического цифрового
кабеля (не входит в комплект).
Уменьшение уровней сигналов телевизора и линии
• Значение по умолчанию:
ATT 6dB (АТТЕНЮАТОР 6 дБ)
Некоторые источники могут создавать сильный сигнал, что может приводить к неприятным
искажениям при выводе звука через громкоговорители. В таких случаях, возможно, потребуется
уменьшить уровень сигнала внешнего источника (подсоединенного к аналоговым входным
гнездам
TV (ТВ) или LINE 1 (ЛИНЕЙНЫЙ 1)) путем включения аттенюатора.
Используя 5 - 6 метровый кабель с виниловой
изоляцией, установите антенну внутри
помещения или снаружи. Не отсоединяйте
рамочную антенну AM.
Эта система оснащена как аналоговыми
стереофоническими входами и выходами, так и
оптическим цифровым входом. Воспользуйтесь
ими для подключения дополнительной
аппаратуры, например видеомагнитофона,
устройства записи мини-дисков или дисков CD-R.
Наружная антенна
5 - 6 м
Внутренняя
антенна
(кабель с
виниловой
изоляцией)
AM
LOOP ANTENNA
ANTENNA
Разъем PAL
6
6
6
6
6
6
OUT
IN
IN
FRONT
CENTER
SUB
WOOFER
SURROUND
R
L
R
L
TV
LINE 1
AUDIO
PEAKERS
AUDIO OUTPUT
(АУДИОВЫХОД)
Телевизор
XV–DV222
•
Подсоедините разъемы LINE 1 (IN) (ЛИНЕЙНЫЙ
1 - ВХОД) к аналоговым выходным гнездам
внешней аппаратуры для воспроизведения.
К этой аппаратуре относятся такие устройства, как
видеомагнитофон или кассетный магнитофон.
Выполните подсоединение с помощью штекерного
разъема RCA стереофонических кабелей. См. раздел
Уменьшение уровней сигналов телевизора и линии
ниже.
•
Подсоедините разъемы LINE 1 (OUT)
(ЛИНЕЙНЫЙ 1 - ВЫХОД) к аналоговым входным
гнездам внешней аппаратуры для записи.
К этой аппаратуре относятся такие устройства, как
кассетный магнитофон, видеомагнитофон, устройство
записи мини-дисков или другое устройство для записи
с аналоговыми входными гнездами. Выполните
подсоединение с помощью штекерного разъема RCA
стереофонических кабелей.
•
Подсоедините разъем LINE 2 (OPTICAL IN)
(ЛИНЕЙНЫЙ 2 - ОПТИЧЕСКИЙ ВХОД) на задней
панели к оптическому цифровому выходу внешней
аппаратуры для воспроизведения.
6
6
6
6
6
6
OUT
IN
IN
FRONT
CENTER
SUB
WOOFER
SURROUND
R
L
R
L
TV
LINE 1
AUDIO
EAKERS
Кассетный магнитофон и т.д.
XV-DV222
AUDIO OUTPUT
(АУДИОВЫХОД)
AUDIO INPUT
(АУДИОВХОД)
OPTIC
AL IN
LINE 2
