20
Ru
Подготовка к работе
05

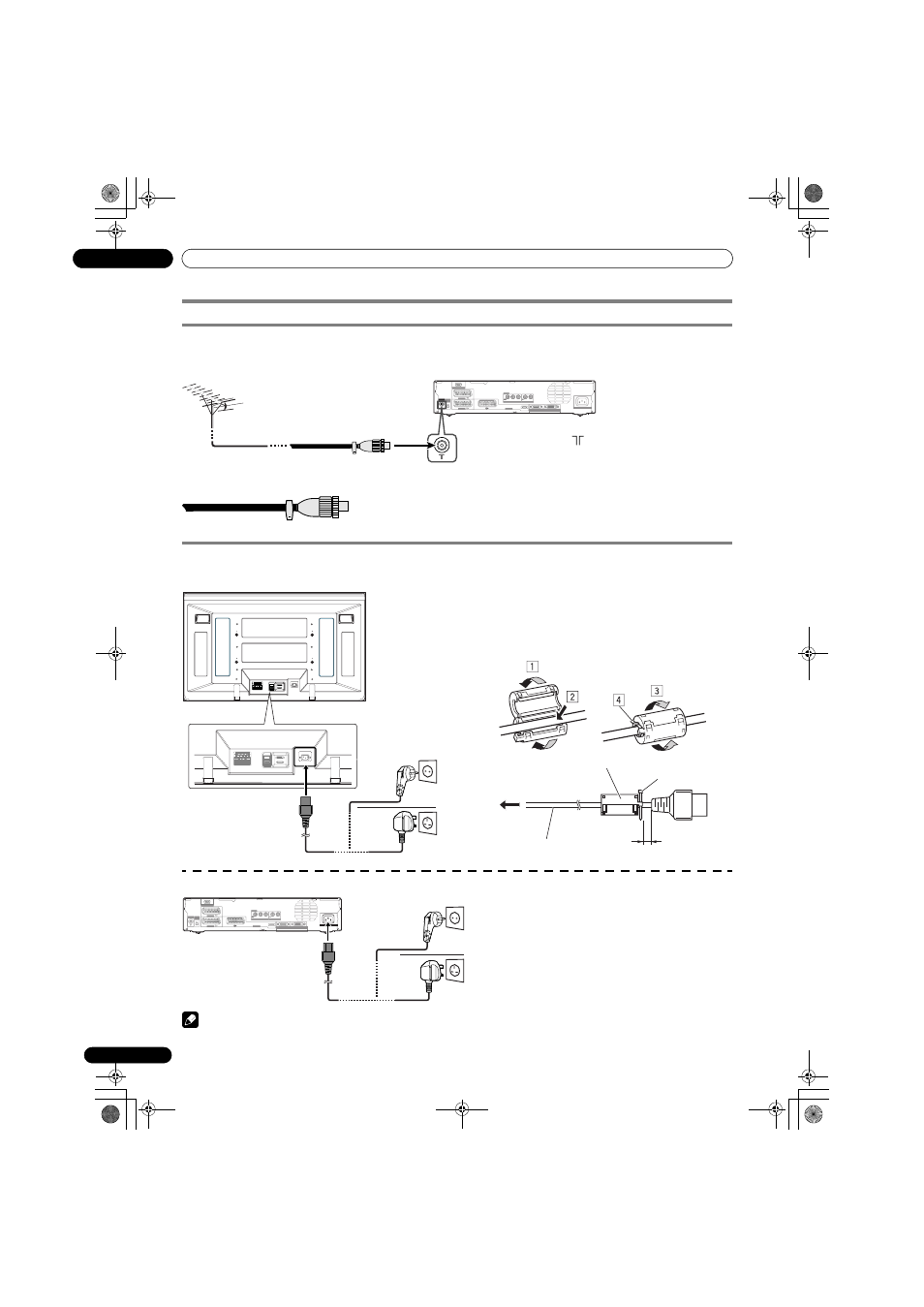

Основные соединения
Подключение антенны
Более четкое изображение, если подключить наружную антенну. Ниже кратко объясняются типы соединений, используемые для
коаксиального кабеля.
Антенный кабель (приобретается отдельно)
Подключение кабеля питания
Плазменный дисплей (вид сзади)
ПРИМЕЧАНИЕ
• Вытаскивайте вилку кабеля питания из розетки, а разъемы из плазменного дисплея и ресивера, если система не будет использоваться в
течение долгого времени.
ANT
INPUT 2
INPUT 1
SERVICE ONLY
INPUT
I /o link.A
SELECT
INPUT 2
INPUT 3
HDMI
SYSTEM CABLE
BLACK
WHITE
COMPONENT VIDEO
2
3
Y
PB
PR
AC IN
R -AUDIO -L
AUDIO OUTPUT
• Подсоедините (имеющийся в продаже) 75-омный коаксиальный
кабель к контакту ANT
(вход антенны).
Если наружная антенна имеет 75-омный коаксиальный кабель со стандартным
разъемом DIN45325 (IEC169-2), подключите его к гнезду антенны на задней
стороне медиа-ресивера.
Ʉɷɥɟɤɬɪɨɪɨɡɟɬɤɟ
Ʉɚɛɟɥɶɷɥɟɤɬɪɨɩɢɬɚɧɢɹ
Ɏɟɪɪɢɬɨɜɵɣɫɟɪɞɟɱɧɢɤ
Ʉɚɛɟɥɶɧɵɣɯɨɦɭɬ
Ʉɚɤɦɨɠɧɨ
ɛɥɢɠɟ
Ʉɪɚɡɴɟɦɭ
$&,1ȼɏɈȾ
ɉɂɌȺɇɂə
SYSTEM
CABLE
WHITE
BLACK
SYSTEM
CABLE
WHITE
BLACK
ANT
INPUT 2
INPUT 1
SERVICE ONLY
INPUT
I /o link.A
SELECT
INPUT 2
INPUT 3
HDMI
SYSTEM CABLE
BLACK
WHITE
COMPONENT VIDEO
2
3
Y
PB
PR
AC IN
R -AUDIO -L
AUDIO OUTPUT
Европа, кроме
Великобритании
и Ирландии
Великобритания
и Ирландия
Медиа-ресивер (вид сзади)
Европа, кроме
Великобритании и
Ирландии
Великобритания и
Ирландия
Установка ферритового сердечника
Для устранения шума установите прилагаемый
ферритовый сердечник на конец кабеля питания, как
показано. Используйте прилагаемый кабельный хомут для
предотвращения скольжения ферритового сердечника по
кабелю.
